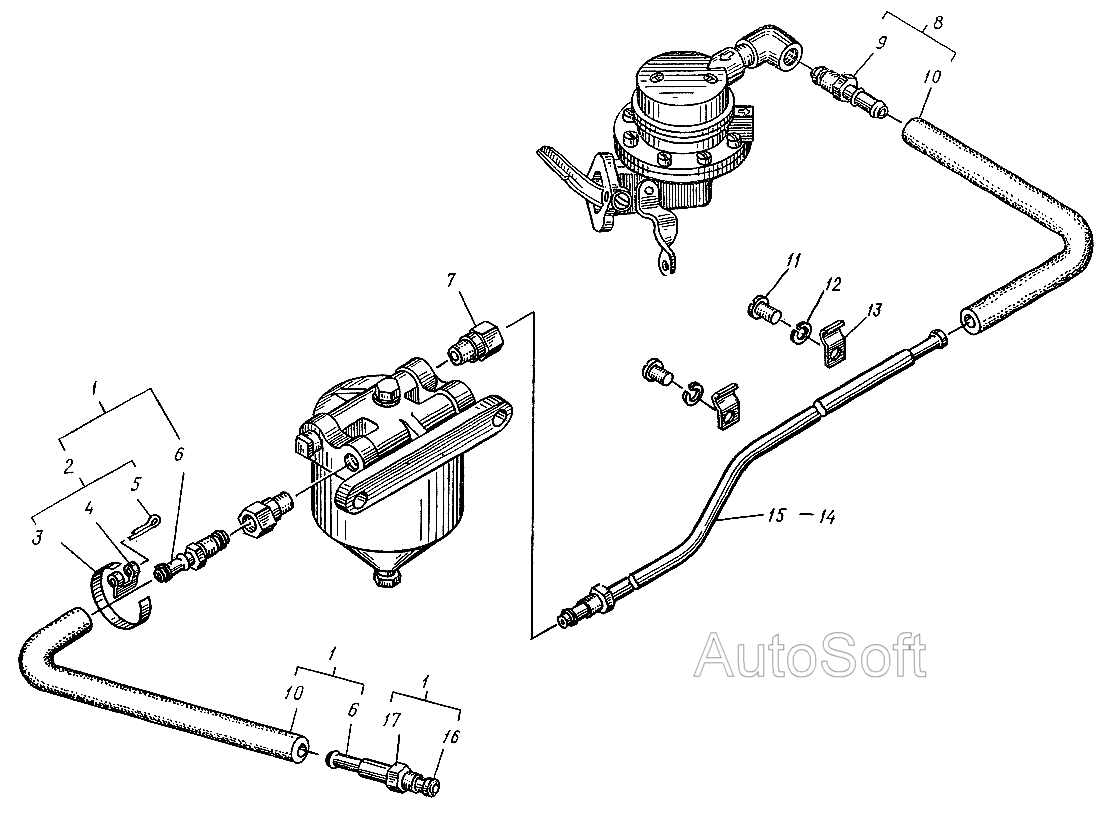

Трубопроводы топливные
100%
Название детали
Шланг гибкий в сборе
Заводской номер
4014-1104020-11
Количество на модель
1
№
1
Название детали
Хомутик в сборе
Заводской номер
4045-1104029
Количество на модель
4
№
2
Название детали
Лента стяжная хомутика
Заводской номер
4000М-1104110
Количество на модель
4
№
3
Название детали
Пряжка хомута
Заводской номер
4000-1303027
Количество на модель
4
№
4
Название детали
Шплинт х
Заводской номер
258079-П8
Количество на модель
4
№
5
Название детали
Трубка
Заводской номер
51-1104114-Б
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
280074-П29
Количество на модель
2
№
7
Название детали
Шланг гибкий в сборе
Заводской номер
4045-1104100
Количество на модель
1
№
8
Название детали
Гайка соединительная
Заводской номер
4045М-1104031
Количество на модель
1
№
9
Название детали
Шланг гибкий
Заводской номер
4014-1104116-11
Количество на модель
1
№
10
Название детали
Винт М6-6gх12
Заводской номер
220103-П29
Количество на модель
2
№
11
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
2
№
12
Название детали
Скоба
Заводской номер
4006-3506025
Количество на модель
2
№
13
Название детали
Трубка в сборе
Заводской номер
4014-1104085
Количество на модель
1
№
14
Название детали
Трубка
Заводской номер
4014-1104086
Количество на модель
1
№
15
Название детали
Муфта конусная диаметром мм
Заводской номер
280113-П29
Количество на модель
5
№
16
Название детали
Гайка соединительная
Заводской номер
4045МТ-1104031
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг гибкий в сборе | 4014-1104020-11 | 1 | 1 | 1 | |||
| 2 | Хомутик в сборе | 4045-1104029 | 4 | 4 | 2 | |||
| 3 | Лента стяжная хомутика | 4000М-1104110 | 4 | 4 | 3 | |||
| 4 | Пряжка хомута | 4000-1303027 | 4 | 4 | 4 | |||
| 5 | Шплинт х | 258079-П8 | 4 | 4 | 5 | |||
| 6 | Трубка | 51-1104114-Б | 2 | 2 | 6 | |||
| 7 | Штуцер | 280074-П29 | 2 | 2 | 7 | |||
| 8 | Шланг гибкий в сборе | 4045-1104100 | 1 | 1 | 8 | |||
| 9 | Гайка соединительная | 4045М-1104031 | 1 | 1 | 9 | |||
| 10 | Шланг гибкий | 4014-1104116-11 | 1 | 1 | 10 | |||
| 11 | Винт М6-6gх12 | 220103-П29 | 2 | 2 | 11 | |||
| 12 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 2 | 2 | 12 | |||
| 13 | Скоба | 4006-3506025 | 2 | 2 | 13 | |||
| 14 | Трубка в сборе | 4014-1104085 | 1 | 1 | 14 | |||
| 15 | Трубка | 4014-1104086 | 1 | 1 | 15 | |||
| 16 | Муфта конусная диаметром мм | 280113-П29 | 5 | 5 | 16 | |||
| 17 | Гайка соединительная | 4045МТ-1104031 | 2 | 2 | 17 |
