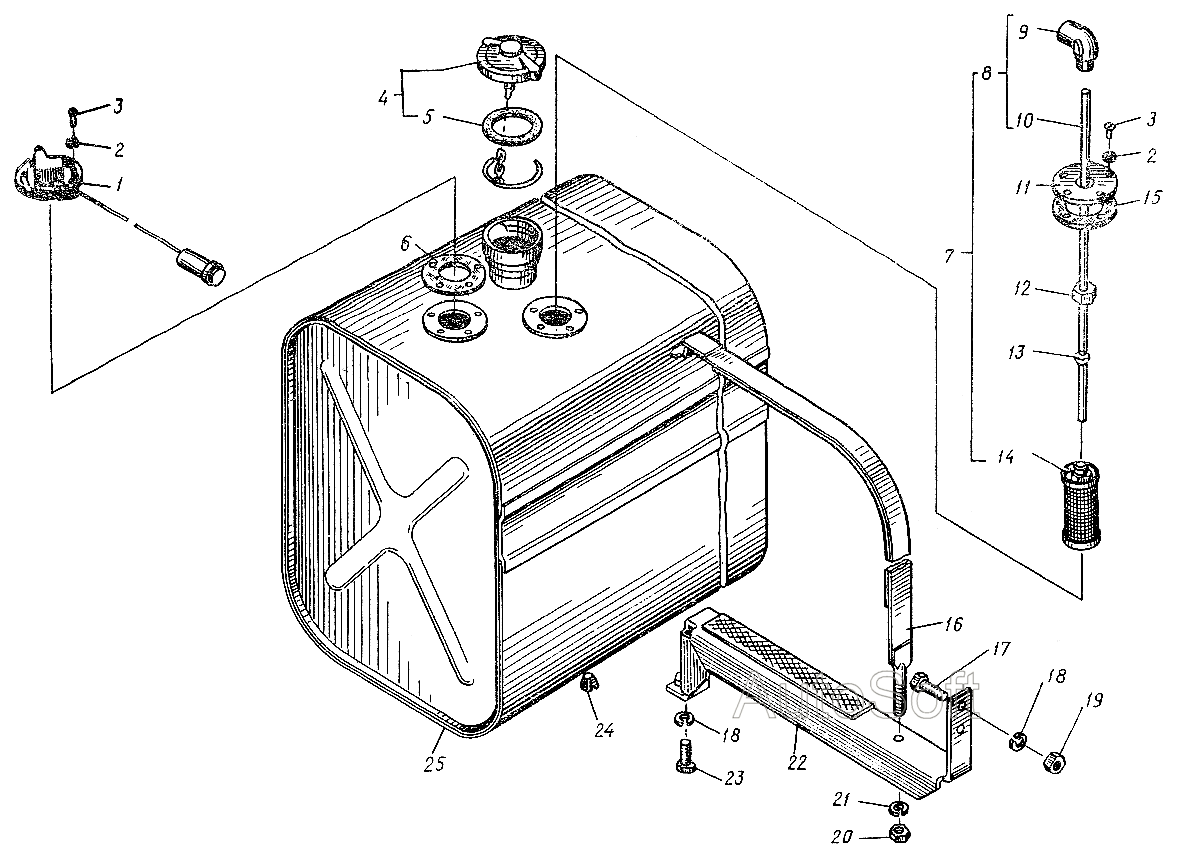

Бак топливный
100%
Название детали
Бак топливный в сборе
Заводской номер
4014-1101010-11
Количество на модель
1
№
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
БМ18-А
Количество на модель
1
№
1
Название детали
Шайба диам 5
Заводской номер
252133-П2
Количество на модель
10
№
2
Название детали
Винт Мх крепления крышки сальника
Заводской номер
220078-П29
Количество на модель
10
№
3
Название детали
Пробка
Заводской номер
21-1103010
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
21-1103075
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
11-9338
Количество на модель
1
№
6
Название детали
Трубка приемная с фильтром в сборе
Заводской номер
4014-1104012-11
Количество на модель
1
№
7
Название детали
Трубка с угольником в сборе
Заводской номер
4014-1104015-11
Количество на модель
1
№
8
Название детали
Угольник
Заводской номер
4014-1104172-11
Количество на модель
1
№
9
Название детали
Трубка
Заводской номер
4014-1104017
Количество на модель
1
№
10
Название детали
Фланец фильтра
Заводской номер
4014-1104741
Количество на модель
1
№
11
Название детали
Гайка Mx
Заводской номер
300302-П29
Количество на модель
1
№
12
Название детали
Муфта конусная
Заводской номер
280113-П
Количество на модель
1
№
13
Название детали
Фильтр в сборе
Заводской номер
4014-1104023
Количество на модель
1
№
14
Название детали
Лента стяжная в сборе
Заводской номер
4014-1101110
Количество на модель
2
№
16
Название детали
Болт М12-6gх40 ОСТ 37.001.123-96
Заводской номер
201544-П29
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
252137-П29С
Количество на модель
6
№
18
Название детали
Гайка М12-6Н
Заводской номер
250514-П29
Количество на модель
4
№
19
Название детали
Гайка М10х1,5
Заводской номер
250512-П29
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
252136-П29С
Количество на модель
2
№
21
Название детали
Кронштейн в сборе
Заводской номер
4014-1101102
Количество на модель
2
№
22
Название детали
Болт М12-6gх25
Заводской номер
201538-П29
Количество на модель
2
№
23
Название детали
Пробка
Заводской номер
4045М-3405125
Количество на модель
1
№
24
Название детали
Бак топливный
Заводской номер
4014-1101011-11
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак топливный в сборе | 4014-1101010-11 | 1 | 1 | |||||
| 1 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | БМ18-А | 1 | 1 | 1 | |||
| 2 | Шайба диам 5 | 252133-П2 | 10 | 10 | 2 | |||
| 3 | Винт Мх крепления крышки сальника | 220078-П29 | 10 | 10 | 3 | |||
| 4 | Пробка | 21-1103010 | 1 | 1 | 4 | |||
| 5 | прокладка | 21-1103075 | 1 | 1 | 5 | |||
| 6 | прокладка | 11-9338 | 1 | 1 | 6 | |||
| 7 | Трубка приемная с фильтром в сборе | 4014-1104012-11 | 1 | 1 | 7 | |||
| 8 | Трубка с угольником в сборе | 4014-1104015-11 | 1 | 1 | 8 | |||
| 9 | Угольник | 4014-1104172-11 | 1 | 1 | 9 | |||
| 10 | Трубка | 4014-1104017 | 1 | 1 | 10 | |||
| 11 | Фланец фильтра | 4014-1104741 | 1 | 1 | 11 | |||
| 12 | Гайка Mx | 300302-П29 | 1 | 1 | 12 | |||
| 13 | Муфта конусная | 280113-П | 1 | 1 | 13 | |||
| 14 | Фильтр в сборе | 4014-1104023 | 1 | 1 | 14 | |||
| 16 | Лента стяжная в сборе | 4014-1101110 | 2 | 2 | 16 | |||
| 17 | Болт М12-6gх40 ОСТ 37.001.123-96 | 201544-П29 | 4 | 4 | 17 | |||
| 18 | Шайба | 252137-П29С | 6 | 6 | 18 | |||
| 19 | Гайка М12-6Н | 250514-П29 | 4 | 4 | 19 | |||
| 20 | Гайка М10х1,5 | 250512-П29 | 2 | 2 | 20 | |||
| 21 | Шайба | 252136-П29С | 2 | 2 | 21 | |||
| 22 | Кронштейн в сборе | 4014-1101102 | 2 | 2 | 22 | |||
| 23 | Болт М12-6gх25 | 201538-П29 | 2 | 2 | 23 | |||
| 24 | Пробка | 4045М-3405125 | 1 | 1 | 24 | |||
| 25 | Бак топливный | 4014-1101011-11 | 1 | 1 | 25 |
