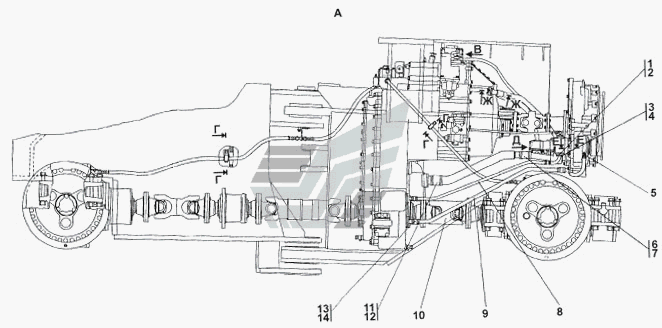

2701-16-1-01СП Установка трансмиссии
100%
Название детали
Патрубок
Заводской номер
2701-16-11СП(SP)
Количество на модель
№
1
Название детали
Патрубок
Заводской номер
2701-16-11-20СП(SP)
Количество на модель
1
№
1
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
5
№
2
Название детали
Болт М8-6gx20
Заводской номер
Болт М8-6gx20
Количество на модель
4
№
3
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
12
№
4
Название детали
Штуцер
Заводской номер
2701-20-30
Количество на модель
2
№
5
Название детали
Рукав
Заводской номер
46 1701
Количество на модель
№
6
Название детали
Рукав
Заводской номер
46 1701-20
Количество на модель
2
№
6
Название детали
Шланговый хомут AS70- / W2
Заводской номер
DIN3017-AS70-90/ 12C7-W2
Количество на модель
4
№
7
Название детали
Труба
Заводской номер
2701-16-13-20
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
2701-16-13
Количество на модель
№
8
Название детали
Труба
Заводской номер
2701-16-12
Количество на модель
№
9
Название детали
Труба
Заводской номер
2701-16-12-20
Количество на модель
1
№
9
Название детали
Вал карданный
Заводской номер
91-4250010-20
Количество на модель
№
10
Название детали
Карданный вал
Заводской номер
91-4250010-20-20
Количество на модель
1
№
10
Название детали
Шланговый хомут AS30- / W2
Заводской номер
DIN3017-AS30-45/ 12C7-W2
Количество на модель
4
№
11
Название детали
Рукав
Заводской номер
46 0901-01
Количество на модель
№
12
Название детали
Рукав
Заводской номер
46 0901-01-20
Количество на модель
2
№
12
Название детали
Рукав
Заводской номер
46 1201-02
Количество на модель
№
14
Название детали
Рукав
Заводской номер
46 1201-02-20
Количество на модель
3
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Патрубок | 2701-16-11СП(SP) | 1 | |||||
| 1 | Патрубок | 2701-16-11-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 5 | 5 | 2 | |||
| 3 | Болт М8-6gx20 | Болт М8-6gx20 | 4 | 4 | 3 | |||
| 4 | Шайба 8Т | Шайба 8Т | 12 | 12 | 4 | |||
| 5 | Штуцер | 2701-20-30 | 2 | 2 | 5 | |||
| 6 | Рукав | 46 1701 | 6 | |||||
| 6 | Рукав | 46 1701-20 | 2 | 2 | 6 | |||
| 7 | Шланговый хомут AS70- / W2 | DIN3017-AS70-90/ 12C7-W2 | 4 | 4 | 7 | |||
| 8 | Труба | 2701-16-13-20 | 1 | 1 | 8 | |||
| 8 | Труба | 2701-16-13 | 8 | |||||
| 9 | Труба | 2701-16-12 | 9 | |||||
| 9 | Труба | 2701-16-12-20 | 1 | 1 | 9 | |||
| 10 | Вал карданный | 91-4250010-20 | 10 | |||||
| 10 | Карданный вал | 91-4250010-20-20 | 1 | 1 | 10 | |||
| 11 | Шланговый хомут AS30- / W2 | DIN3017-AS30-45/ 12C7-W2 | 4 | 4 | 11 | |||
| 12 | Рукав | 46 0901-01 | 12 | |||||
| 12 | Рукав | 46 0901-01-20 | 2 | 2 | 12 | |||
| 14 | Рукав | 46 1201-02 | 14 | |||||
| 14 | Рукав | 46 1201-02-20 | 3 | 3 | 14 |
