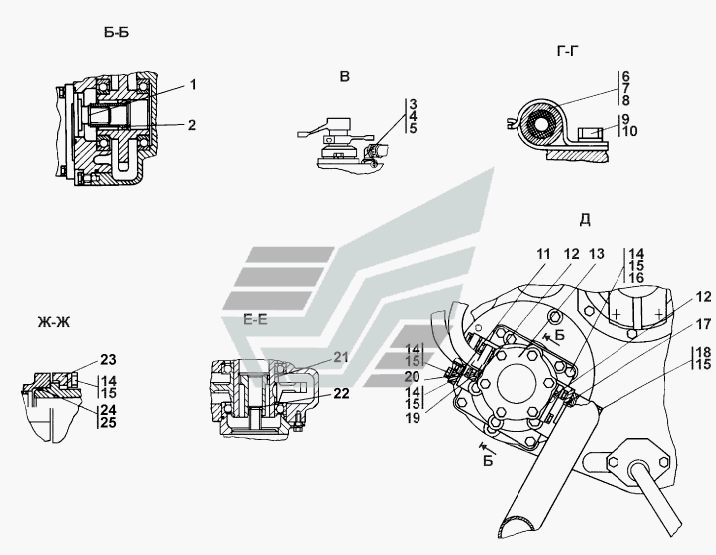

2701-16-1-01СП Установка трансмиссии
100%
Название детали
Кольцо С35
Заводской номер
58 0309
Количество на модель
1
№
1
Название детали
Муфта
Заводской номер
2501-15-103
Количество на модель
1
№
2
Название детали
Угольник ввертной
Заводской номер
5001-26-77
Количество на модель
2
№
3
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
№
4
Название детали
Контргайка
Заводской номер
Н.036.23.022-01
Количество на модель
2
№
4
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
007-011-25-2-51-1668
Количество на модель
4
№
5
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
№
6
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
2
№
6
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
2
№
7
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
№
7
Название детали
Втулка
Заводской номер
40 0354-05
Количество на модель
№
8
Название детали
Втулка
Заводской номер
40 0354-05-20
Количество на модель
2
№
8
Название детали
Болт M16x1,
Заводской номер
Болт М16x1,5-6gx25
Количество на модель
2
№
9
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
2
№
10
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
049-055-36-2-51-1668
Количество на модель
2
№
11
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
5
№
12
Название детали
Насос НШ100Г-50УКФ-3Т
Заводской номер
НШ100Г-50УКФ-3Т
Количество на модель
1
№
13
Название детали
Насос НШ100Г-50УКФ-3
Заводской номер
НШ100Г-50УКФ-3
Количество на модель
№
13
Название детали
Болт М
Заводской номер
Болт М12-6gx35
Количество на модель
20
№
14
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
66
№
15
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
16
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
4
№
16
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
060-070-58-2-51-1668
Количество на модель
1
№
17
Название детали
Болт М
Заводской номер
Болт М12-6gx80
Количество на модель
2
№
18
Название детали
Фланец
Заводской номер
2701-16-24-20
Количество на модель
6
№
19
Название детали
Фланец
Заводской номер
2701-16-24
Количество на модель
№
19
Название детали
Фланец
Заводской номер
2501-15-104
Количество на модель
№
20
Название детали
Фланец
Заводской номер
2501-15-104-20
Количество на модель
2
№
20
Название детали
Муфта
Заводской номер
5001-16-35
Количество на модель
1
№
21
Название детали
Кольцо С26 ГОСТ 13940-86
Заводской номер
58 0255
Количество на модель
1
№
22
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
23
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
8
№
23
Название детали
Кольцо защитное
Заводской номер
44 0038
Количество на модель
4
№
24
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
4
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо С35 | 58 0309 | 1 | 1 | 1 | |||
| 2 | Муфта | 2501-15-103 | 1 | 1 | 2 | |||
| 3 | Угольник ввертной | 5001-26-77 | 2 | 2 | 3 | |||
| 4 | Контргайка | Н.036.23.022 | 4 | |||||
| 4 | Контргайка | Н.036.23.022-01 | 2 | 2 | 4 | |||
| 5 | Кольцо ГОСТ /ТУ- | 007-011-25-2-51-1668 | 4 | 4 | 5 | |||
| 6 | Скоба | 2501-26-300 | 6 | |||||
| 6 | Скоба | 2501-26-300-20 | 2 | 2 | 6 | |||
| 7 | Планка | 2501-26-301-20 | 2 | 2 | 7 | |||
| 7 | Планка | 2501-26-301 | 7 | |||||
| 8 | Втулка | 40 0354-05 | 8 | |||||
| 8 | Втулка | 40 0354-05-20 | 2 | 2 | 8 | |||
| 9 | Болт M16x1, | Болт М16x1,5-6gx25 | 2 | 2 | 9 | |||
| 10 | Шайба ОТ | Шайба 16 ОТ | 2 | 2 | 10 | |||
| 11 | Кольцо ГОСТ /ТУ- | 049-055-36-2-51-1668 | 2 | 2 | 11 | |||
| 12 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 5 | 5 | 12 | |||
| 13 | Насос НШ100Г-50УКФ-3Т | НШ100Г-50УКФ-3Т | 1 | 1 | 13 | |||
| 13 | Насос НШ100Г-50УКФ-3 | НШ100Г-50УКФ-3 | 13 | |||||
| 14 | Болт М | Болт М12-6gx35 | 20 | 20 | 14 | |||
| 15 | Шайба ОТ | Шайба 12 ОТ | 66 | 66 | 15 | |||
| 16 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 16 | |||||
| 16 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 4 | 4 | 16 | |||
| 17 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 060-070-58-2-51-1668 | 1 | 1 | 17 | |||
| 18 | Болт М | Болт М12-6gx80 | 2 | 2 | 18 | |||
| 19 | Фланец | 2701-16-24-20 | 6 | 6 | 19 | |||
| 19 | Фланец | 2701-16-24 | 19 | |||||
| 20 | Фланец | 2501-15-104 | 20 | |||||
| 20 | Фланец | 2501-15-104-20 | 2 | 2 | 20 | |||
| 21 | Муфта | 5001-16-35 | 1 | 1 | 21 | |||
| 22 | Кольцо С26 ГОСТ 13940-86 | 58 0255 | 1 | 1 | 22 | |||
| 23 | Фланец | 2501-26-83 | 23 | |||||
| 23 | Фланец | 2501-26-83-20 | 8 | 8 | 23 | |||
| 24 | Кольцо защитное | 44 0038 | 4 | 4 | 24 | |||
| 25 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 4 | 4 | 25 |
