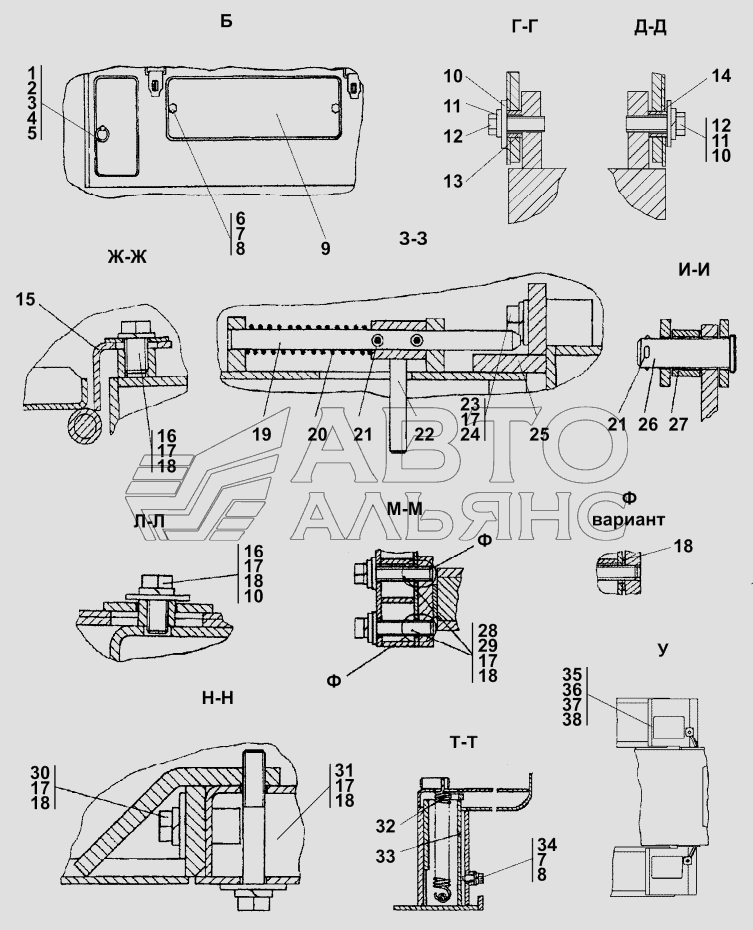

ОБЛИЦОВКА
100%
Название детали
КОЛЬЦО
Заводской номер
46-43-105-01
Количество на модель
№
1
Название детали
КОЛЬЦО
Заводской номер
46-43-105-01-20
Количество на модель
5
№
1
Название детали
Вот
Заводской номер
401-55-383
Количество на модель
4
№
2
Название детали
Защелка
Заводской номер
401-55-384
Количество на модель
№
3
Название детали
Защелка
Заводской номер
401-55-384-20
Количество на модель
4
№
3
Название детали
Орех
Заводской номер
300160
Количество на модель
№
4
Название детали
Орех
Заводской номер
300160-20
Количество на модель
3
№
4
Название детали
Шплинт
Заводской номер
ГОСТ397-79
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
16
№
6
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
27
№
7
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
№
8
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
6
№
8
Название детали
Крышка
Заводской номер
2501-55-262
Количество на модель
№
9
Название детали
Крышка
Заводской номер
2501-55-262-20
Количество на модель
2
№
9
Название детали
Шайба ГОСТ
Заводской номер
310320-20
Количество на модель
7
№
10
Название детали
Шайба ГОСТ
Заводской номер
310320
Количество на модель
№
10
Название детали
Болт MX-XX ГОСТ
Заводской номер
280730
Количество на модель
4
№
12
Название детали
Втулка
Заводской номер
2601-55-349
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
2601-55-349-01
Количество на модель
2
№
14
Название детали
Петля
Заводской номер
2601-55-114СП(SP)
Количество на модель
№
15
Название детали
Петля
Заводской номер
2601-55-114-20СП(SP)
Количество на модель
1
№
15
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320-20
Количество на модель
20
№
16
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320
Количество на модель
№
16
Название детали
Шайба кп. ГОСТ
Заводской номер
310230
Количество на модель
№
18
Название детали
Шайба кп. ГОСТ
Заводской номер
310230-20
Количество на модель
60
№
18
Название детали
Стержень
Заводской номер
2501-55-215
Количество на модель
18
№
19
Название детали
Пружина
Заводской номер
700-38-2563
Количество на модель
№
20
Название детали
Пружина
Заводской номер
700-38-2563-20
Количество на модель
18
№
20
Название детали
Ручка
Заводской номер
2501-55-169СП(SP)
Количество на модель
15
№
22
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
24
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
57
№
24
Название детали
Уголок
Заводской номер
2601-55-115СП(SP)
Количество на модель
№
25
Название детали
Уголок
Заводской номер
2601–55-115-20СП(SP)
Количество на модель
2
№
25
Название детали
Ось x... Kd xr
Заводской номер
470540-20
Количество на модель
6
№
26
Название детали
Ось- х Цхр ГОСТ
Заводской номер
470540
Количество на модель
№
26
Название детали
Втулка
Заводской номер
2601-55-313
Количество на модель
№
27
Название детали
Втулка
Заводской номер
2601-55-313-20
Количество на модель
6
№
27
Название детали
Шайба
Заводской номер
315211
Количество на модель
№
28
Название детали
Шайба
Заводской номер
315211-20
Количество на модель
36
№
28
Название детали
Болт М-ХХ ГОСТ
Заводской номер
280379
Количество на модель
№
29
Название детали
Болт М-Х. ГОСТ
Заводской номер
280379-20
Количество на модель
8
№
29
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280385
Количество на модель
№
31
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280385-20
Количество на модель
4
№
31
Название детали
Стержень
Заводской номер
401-55-578
Количество на модель
№
32
Название детали
Стержень
Заводской номер
401-55-578-20
Количество на модель
2
№
32
Название детали
корпус
Заводской номер
2601-55-140СП(SP)
Количество на модель
№
33
Название детали
корпус
Заводской номер
2601-55-140-20СП(SP)
Количество на модель
2
№
33
Название детали
Крыло
Заводской номер
2701-55-101-01-20СП-20SP
Количество на модель
1
№
35
Название детали
Крыло
Заводской номер
2701-55-101-01СП(SP)
Количество на модель
№
35
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544
Количество на модель
№
36
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544-20
Количество на модель
26
№
36
Название детали
Шайба ГОСТ
Заводской номер
310270
Количество на модель
№
38
Название детали
Шайба ГОСТ
Заводской номер
310270-20
Количество на модель
30
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОЛЬЦО | 46-43-105-01 | 1 | |||||
| 1 | КОЛЬЦО | 46-43-105-01-20 | 5 | 5 | 1 | |||
| 2 | Вот | 401-55-383 | 4 | 4 | 2 | |||
| 3 | Защелка | 401-55-384 | 3 | |||||
| 3 | Защелка | 401-55-384-20 | 4 | 4 | 3 | |||
| 4 | Орех | 300160 | 4 | |||||
| 4 | Орех | 300160-20 | 3 | 3 | 4 | |||
| 5 | Шплинт | ГОСТ397-79 | 4 | 4 | 5 | |||
| 6 | Болт | ГОСТ7796-70 | 16 | 16 | 6 | |||
| 7 | Шайба | ГОСТ6402-70 | 27 | 27 | 7 | |||
| 8 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 8 | |||||
| 8 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 6 | 6 | 8 | |||
| 9 | Крышка | 2501-55-262 | 9 | |||||
| 9 | Крышка | 2501-55-262-20 | 2 | 2 | 9 | |||
| 10 | Шайба ГОСТ | 310320-20 | 7 | 7 | 10 | |||
| 10 | Шайба ГОСТ | 310320 | 10 | |||||
| 12 | Болт MX-XX ГОСТ | 280730 | 4 | 4 | 12 | |||
| 13 | Втулка | 2601-55-349 | 2 | 2 | 13 | |||
| 14 | Втулка | 2601-55-349-01 | 2 | 2 | 14 | |||
| 15 | Петля | 2601-55-114СП(SP) | 15 | |||||
| 15 | Петля | 2601-55-114-20СП(SP) | 1 | 1 | 15 | |||
| 16 | Болт Мх- х ГОСТ | 280320-20 | 20 | 20 | 16 | |||
| 16 | Болт Мх- х ГОСТ | 280320 | 16 | |||||
| 18 | Шайба кп. ГОСТ | 310230 | 18 | |||||
| 18 | Шайба кп. ГОСТ | 310230-20 | 60 | 60 | 18 | |||
| 19 | Стержень | 2501-55-215 | 18 | 18 | 19 | |||
| 20 | Пружина | 700-38-2563 | 20 | |||||
| 20 | Пружина | 700-38-2563-20 | 18 | 18 | 20 | |||
| 22 | Ручка | 2501-55-169СП(SP) | 15 | 15 | 22 | |||
| 24 | Шайба х ГОСТ | 310210 | 24 | |||||
| 24 | Шайба х ГОСТ | 310210-20 | 57 | 57 | 24 | |||
| 25 | Уголок | 2601-55-115СП(SP) | 25 | |||||
| 25 | Уголок | 2601–55-115-20СП(SP) | 2 | 2 | 25 | |||
| 26 | Ось x... Kd xr | 470540-20 | 6 | 6 | 26 | |||
| 26 | Ось- х Цхр ГОСТ | 470540 | 26 | |||||
| 27 | Втулка | 2601-55-313 | 27 | |||||
| 27 | Втулка | 2601-55-313-20 | 6 | 6 | 27 | |||
| 28 | Шайба | 315211 | 28 | |||||
| 28 | Шайба | 315211-20 | 36 | 36 | 28 | |||
| 29 | Болт М-ХХ ГОСТ | 280379 | 29 | |||||
| 29 | Болт М-Х. ГОСТ | 280379-20 | 8 | 8 | 29 | |||
| 31 | Болт Mx-X. ГОСТ | 280385 | 31 | |||||
| 31 | Болт Mx-X. ГОСТ | 280385-20 | 4 | 4 | 31 | |||
| 32 | Стержень | 401-55-578 | 32 | |||||
| 32 | Стержень | 401-55-578-20 | 2 | 2 | 32 | |||
| 33 | корпус | 2601-55-140СП(SP) | 33 | |||||
| 33 | корпус | 2601-55-140-20СП(SP) | 2 | 2 | 33 | |||
| 35 | Крыло | 2701-55-101-01-20СП-20SP | 1 | 1 | 35 | |||
| 35 | Крыло | 2701-55-101-01СП(SP) | 35 | |||||
| 36 | Болт MX-XX ГОСТ | 280544 | 36 | |||||
| 36 | Болт MX-XX ГОСТ | 280544-20 | 26 | 26 | 36 | |||
| 38 | Шайба ГОСТ | 310270 | 38 | |||||
| 38 | Шайба ГОСТ | 310270-20 | 30 | 30 | 38 |
