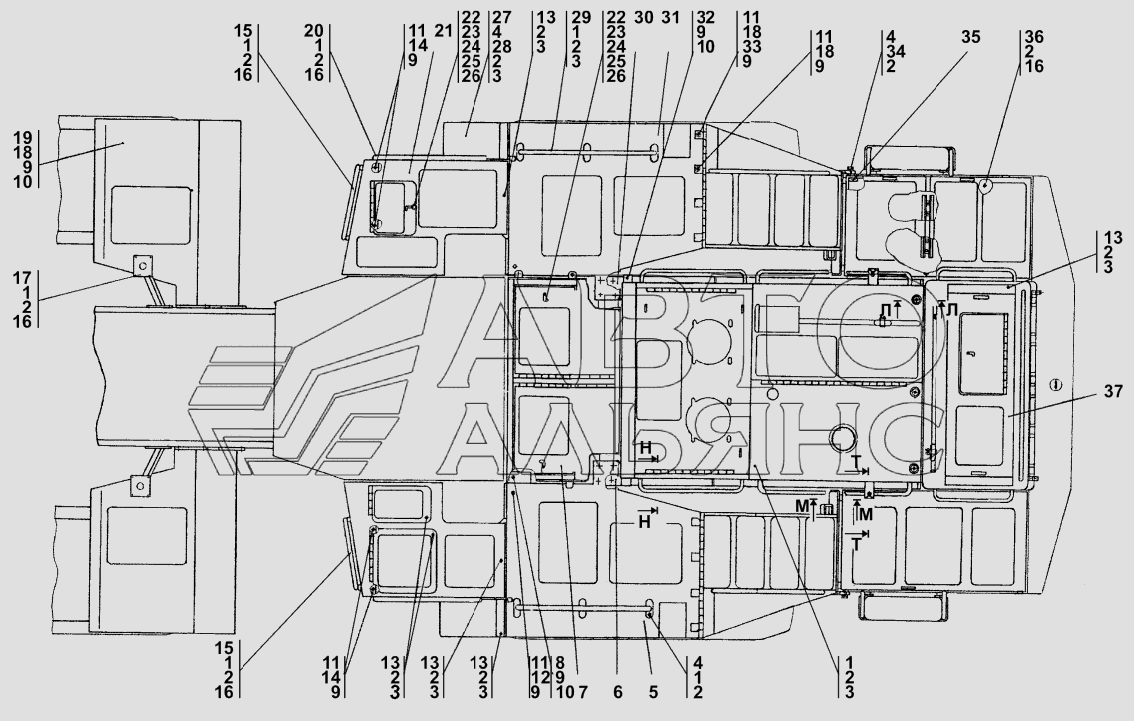

ОБЛИЦОВКА
100%
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
65
№
1
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
145
№
2
Название детали
Шайба кп. ГОСТ
Заводской номер
310230
Количество на модель
№
3
Название детали
Шайба кп. ГОСТ
Заводской номер
310230-20
Количество на модель
60
№
3
Название детали
Шайба
Заводской номер
315211
Количество на модель
№
4
Название детали
Шайба
Заводской номер
315211-20
Количество на модель
36
№
4
Название детали
Крыло
Заводской номер
2601-55-127-01СП(SP)
Количество на модель
№
5
Название детали
Крыло
Заводской номер
2601-55-127-01-20СП-20SP
Количество на модель
1
№
5
Название детали
Опора
Заводской номер
2601-55-121-01-20СП-20SP
Количество на модель
1
№
6
Название детали
Опора
Заводской номер
2601-55-121-01СП(SP)
Количество на модель
№
6
Название детали
Щит
Заводской номер
2601-55-152СП(SP)
Количество на модель
№
7
Название детали
Щит
Заводской номер
2601-55-152-20СП(SP)
Количество на модель
1
№
7
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570
Количество на модель
№
8
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570-20
Количество на модель
4
№
8
Название детали
Шайба ГОСТ
Заводской номер
310270-20
Количество на модель
30
№
10
Название детали
Шайба ГОСТ
Заводской номер
310270
Количество на модель
№
10
Название детали
Шайба ГОСТ
Заводской номер
700-31-2209
Количество на модель
№
11
Название детали
Шайба ГОСТ
Заводской номер
700-31-2209-20
Количество на модель
40
№
11
Название детали
Болт 3М16х1,5-6gх150.109.40Х019 ГОСТ 7796-70
Заводской номер
281578
Количество на модель
12
№
12
Название детали
Поручень
Заводской номер
2601-55-133-20СП(SP)
Количество на модель
2
№
15
Название детали
Поручень
Заводской номер
2601-55-133СП(SP)
Количество на модель
№
15
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
16
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
57
№
16
Название детали
Кронштейн
Заводской номер
2601-55-135-01СП(SP)
Количество на модель
№
17
Название детали
Кронштейн
Заводской номер
2601-55-135-01-20СП-20SP
Количество на модель
1
№
17
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544
Количество на модель
№
18
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544-20
Количество на модель
26
№
18
Название детали
Крыло
Заводской номер
2701-55-101-01-20СП-20SP
Количество на модель
1
№
19
Название детали
Крыло
Заводской номер
2701-55-101-01СП(SP)
Количество на модель
№
19
Название детали
Поручень
Заводской номер
2601-55-148-01СП(SP)
Количество на модель
№
20
Название детали
Поручень
Заводской номер
2601-55-148-01-20СП-20SP
Количество на модель
1
№
20
Название детали
Крыло
Заводской номер
2601-55-142-01СП(SP)
Количество на модель
№
21
Название детали
Крыло
Заводской номер
2601-55-142-01-20СП-20SP
Количество на модель
1
№
21
Название детали
Ручка
Заводской номер
2501-55-170СП(SP)
Количество на модель
3
№
22
Название детали
Стержень
Заводской номер
2501-55-215
Количество на модель
18
№
23
Название детали
КОЛЬЦО
Заводской номер
46-43-105-01-10
Количество на модель
5
№
24
Название детали
КОЛЬЦО
Заводской номер
46-43-105-01
Количество на модель
№
24
Название детали
Пружина
Заводской номер
700-38-2563
Количество на модель
№
25
Название детали
Пружина
Заводской номер
700-38-2563-20
Количество на модель
18
№
25
Название детали
Шплинт
Заводской номер
ГОСТ397-79
Количество на модель
47
№
26
Название детали
Крыло
Заводской номер
2601-55-130СП(SP)
Количество на модель
№
27
Название детали
Крыло
Заводской номер
2601-55-130-20СП(SP)
Количество на модель
1
№
27
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361
Количество на модель
№
28
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361-20
Количество на модель
12
№
28
Название детали
Поручень
Заводской номер
2601-55-132-20СП(SP)
Количество на модель
2
№
29
Название детали
Поручень
Заводской номер
2601-55-132СП(SP)
Количество на модель
№
29
Название детали
Опора
Заводской номер
2601-55-121СП(SP)
Количество на модель
№
30
Название детали
Опора
Заводской номер
2601-55-121-20СП(SP)
Количество на модель
1
№
30
Название детали
Крыло
Заводской номер
2601-55-127СП(SP)
Количество на модель
№
31
Название детали
Крыло
Заводской номер
2601-55-127-20СП(SP)
Количество на модель
1
№
31
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280385
Количество на модель
№
32
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280385-20
Количество на модель
2
№
32
Название детали
Гайка Mx ГОСТ
Заводской номер
305250-20
Количество на модель
6
№
33
Название детали
Гайка Mx ГОСТ
Заводской номер
305250
Количество на модель
№
33
Название детали
Опора
Заводской номер
400085
Количество на модель
9
№
35
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320
Количество на модель
№
36
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320-20
Количество на модель
20
№
36
Название детали
Крышка
Заводской номер
2601-55-102СП(SP)
Количество на модель
№
37
Название детали
Крышка
Заводской номер
2601-55-102-20СП(SP)
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | ГОСТ7796-70 | 65 | 65 | 1 | |||
| 2 | Шайба | ГОСТ6402-70 | 145 | 145 | 2 | |||
| 3 | Шайба кп. ГОСТ | 310230 | 3 | |||||
| 3 | Шайба кп. ГОСТ | 310230-20 | 60 | 60 | 3 | |||
| 4 | Шайба | 315211 | 4 | |||||
| 4 | Шайба | 315211-20 | 36 | 36 | 4 | |||
| 5 | Крыло | 2601-55-127-01СП(SP) | 5 | |||||
| 5 | Крыло | 2601-55-127-01-20СП-20SP | 1 | 1 | 5 | |||
| 6 | Опора | 2601-55-121-01-20СП-20SP | 1 | 1 | 6 | |||
| 6 | Опора | 2601-55-121-01СП(SP) | 6 | |||||
| 7 | Щит | 2601-55-152СП(SP) | 7 | |||||
| 7 | Щит | 2601-55-152-20СП(SP) | 1 | 1 | 7 | |||
| 8 | Болт MX-XX ГОСТ | 280570 | 8 | |||||
| 8 | Болт MX-XX ГОСТ | 280570-20 | 4 | 4 | 8 | |||
| 10 | Шайба ГОСТ | 310270-20 | 30 | 30 | 10 | |||
| 10 | Шайба ГОСТ | 310270 | 10 | |||||
| 11 | Шайба ГОСТ | 700-31-2209 | 11 | |||||
| 11 | Шайба ГОСТ | 700-31-2209-20 | 40 | 40 | 11 | |||
| 12 | Болт 3М16х1,5-6gх150.109.40Х019 ГОСТ 7796-70 | 281578 | 12 | 12 | 12 | |||
| 15 | Поручень | 2601-55-133-20СП(SP) | 2 | 2 | 15 | |||
| 15 | Поручень | 2601-55-133СП(SP) | 15 | |||||
| 16 | Шайба х ГОСТ | 310210 | 16 | |||||
| 16 | Шайба х ГОСТ | 310210-20 | 57 | 57 | 16 | |||
| 17 | Кронштейн | 2601-55-135-01СП(SP) | 17 | |||||
| 17 | Кронштейн | 2601-55-135-01-20СП-20SP | 1 | 1 | 17 | |||
| 18 | Болт MX-XX ГОСТ | 280544 | 18 | |||||
| 18 | Болт MX-XX ГОСТ | 280544-20 | 26 | 26 | 18 | |||
| 19 | Крыло | 2701-55-101-01-20СП-20SP | 1 | 1 | 19 | |||
| 19 | Крыло | 2701-55-101-01СП(SP) | 19 | |||||
| 20 | Поручень | 2601-55-148-01СП(SP) | 20 | |||||
| 20 | Поручень | 2601-55-148-01-20СП-20SP | 1 | 1 | 20 | |||
| 21 | Крыло | 2601-55-142-01СП(SP) | 21 | |||||
| 21 | Крыло | 2601-55-142-01-20СП-20SP | 1 | 1 | 21 | |||
| 22 | Ручка | 2501-55-170СП(SP) | 3 | 3 | 22 | |||
| 23 | Стержень | 2501-55-215 | 18 | 18 | 23 | |||
| 24 | КОЛЬЦО | 46-43-105-01-10 | 5 | 5 | 24 | |||
| 24 | КОЛЬЦО | 46-43-105-01 | 24 | |||||
| 25 | Пружина | 700-38-2563 | 25 | |||||
| 25 | Пружина | 700-38-2563-20 | 18 | 18 | 25 | |||
| 26 | Шплинт | ГОСТ397-79 | 47 | 47 | 26 | |||
| 27 | Крыло | 2601-55-130СП(SP) | 27 | |||||
| 27 | Крыло | 2601-55-130-20СП(SP) | 1 | 1 | 27 | |||
| 28 | Болт MX-XX ГОСТ | 280361 | 28 | |||||
| 28 | Болт MX-XX ГОСТ | 280361-20 | 12 | 12 | 28 | |||
| 29 | Поручень | 2601-55-132-20СП(SP) | 2 | 2 | 29 | |||
| 29 | Поручень | 2601-55-132СП(SP) | 29 | |||||
| 30 | Опора | 2601-55-121СП(SP) | 30 | |||||
| 30 | Опора | 2601-55-121-20СП(SP) | 1 | 1 | 30 | |||
| 31 | Крыло | 2601-55-127СП(SP) | 31 | |||||
| 31 | Крыло | 2601-55-127-20СП(SP) | 1 | 1 | 31 | |||
| 32 | Болт Mx-X. ГОСТ | 280385 | 32 | |||||
| 32 | Болт Mx-X. ГОСТ | 280385-20 | 2 | 2 | 32 | |||
| 33 | Гайка Mx ГОСТ | 305250-20 | 6 | 6 | 33 | |||
| 33 | Гайка Mx ГОСТ | 305250 | 33 | |||||
| 35 | Опора | 400085 | 9 | 9 | 35 | |||
| 36 | Болт Мх- х ГОСТ | 280320 | 36 | |||||
| 36 | Болт Мх- х ГОСТ | 280320-20 | 20 | 20 | 36 | |||
| 37 | Крышка | 2601-55-102СП(SP) | 37 | |||||
| 37 | Крышка | 2601-55-102-20СП(SP) | 1 | 1 | 37 |
