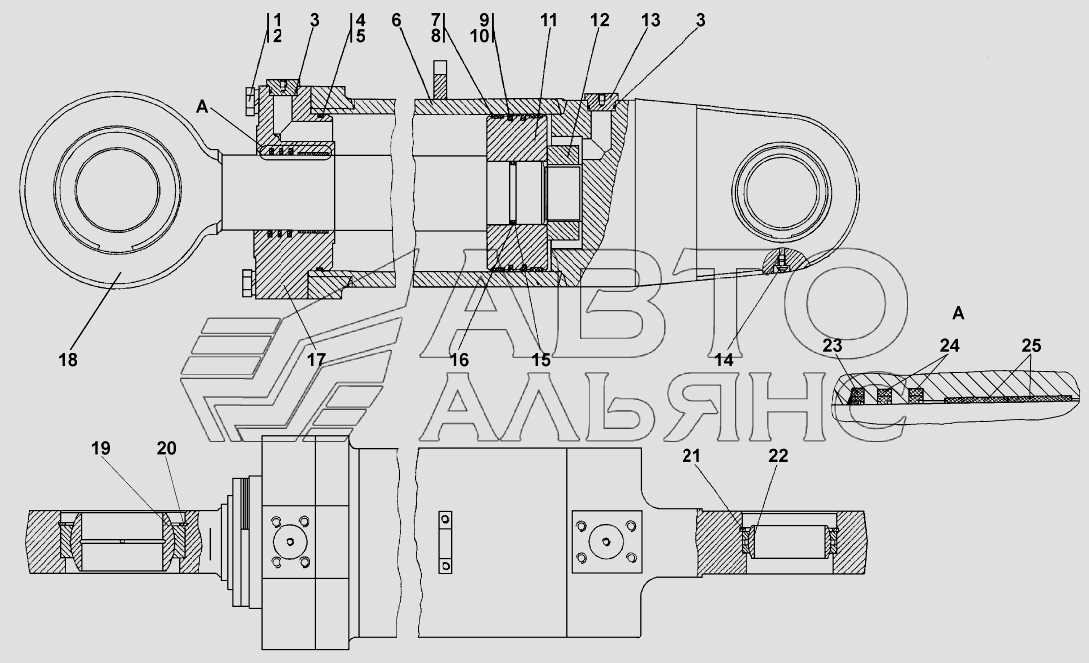

Гидроцилиндр
100%
Название детали
Гидроцилиндр
Заводской номер
412701-95-10СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
412701-95-10-20СП(SP)
Количество на модель
№
Название детали
Болт MX-XX ГОСТ
Заводской номер
280960
Количество на модель
№
1
Название детали
Болт MX-XX ГОСТ
Заводской номер
280960-20
Количество на модель
8
№
1
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
8
№
2
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
2
№
3
Название детали
Кольцо ГОСТ
Заводской номер
240-250-58-2-3
Количество на модель
1
№
4
Название детали
Кольцо защитное
Заводской номер
412701-95-52
Количество на модель
1
№
5
Название детали
корпус
Заводской номер
412701-95-12СП(SP)
Количество на модель
1
№
6
Название детали
Опорная втулка
Заводской номер
412701-95-62
Количество на модель
2
№
7
Название детали
Кольцо опорно- направляющее поршневое ЕТ- -
Заводской номер
Е21Т-250-20-40
Количество на модель
2
№
8
Название детали
Кольцо уплотнительное
Заводской номер
5001-98-602-01
Количество на модель
2
№
9
Название детали
Кольцо 230-240-58-2-3
Заводской номер
230-240-58-2-3
Количество на модель
2
№
10
Название детали
Поршень
Заводской номер
412701-95-61
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
5001-98-606
Количество на модель
1
№
12
Название детали
Заглушка
Заводской номер
312501-26-137
Количество на модель
2
№
13
Название детали
Масленка
Заводской номер
ГОСТ19853-74
Количество на модель
№
14
Название детали
Кольцо защитное
Заводской номер
412701-95-67
Количество на модель
2
№
15
Название детали
Кольцо- -
Заводской номер
090-100-58-2-51-1668
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
014001-93-500-01
Количество на модель
1
№
17
Название детали
Шток
Заводской номер
412701-95-60-01
Количество на модель
№
18
Название детали
Шток
Заводской номер
412701-95-60-01-20
Количество на модель
1
№
18
Название детали
Подшипник
Заводской номер
ГОСТ3635-78
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
580910-20
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
580910-10
Количество на модель
№
20
Название детали
Кольцо СЦхр ГОСТ
Заводской номер
580850
Количество на модель
№
21
Название детали
Кольцо СКдхр ГОСТ
Заводской номер
580850-20
Количество на модель
1
№
21
Название детали
Подшипник ГОСТ
Заводской номер
9ШС110К
Количество на модель
1
№
22
Название детали
Жироуловитель E-A-
Заводской номер
229147000113
Количество на модель
1
№
23
Название детали
Уплотнение штоковое Е-
Заводской номер
229147000016
Количество на модель
2
№
24
Название детали
Кольцо опорное Е-
Заводской номер
229147000013
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 412701-95-10СП(SP) | |||||||
| Гидроцилиндр | 412701-95-10-20СП(SP) | |||||||
| 1 | Болт MX-XX ГОСТ | 280960 | 1 | |||||
| 1 | Болт MX-XX ГОСТ | 280960-20 | 8 | 8 | 1 | |||
| 2 | Шайба | ГОСТ6402-70 | 8 | 8 | 2 | |||
| 3 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 2 | 2 | 3 | |||
| 4 | Кольцо ГОСТ | 240-250-58-2-3 | 1 | 1 | 4 | |||
| 5 | Кольцо защитное | 412701-95-52 | 1 | 1 | 5 | |||
| 6 | корпус | 412701-95-12СП(SP) | 1 | 1 | 6 | |||
| 7 | Опорная втулка | 412701-95-62 | 2 | 2 | 7 | |||
| 8 | Кольцо опорно- направляющее поршневое ЕТ- - | Е21Т-250-20-40 | 2 | 2 | 8 | |||
| 9 | Кольцо уплотнительное | 5001-98-602-01 | 2 | 2 | 9 | |||
| 10 | Кольцо 230-240-58-2-3 | 230-240-58-2-3 | 2 | 2 | 10 | |||
| 11 | Поршень | 412701-95-61 | 1 | 1 | 11 | |||
| 12 | Орех | 5001-98-606 | 1 | 1 | 12 | |||
| 13 | Заглушка | 312501-26-137 | 2 | 2 | 13 | |||
| 14 | Масленка | ГОСТ19853-74 | 14 | |||||
| 15 | Кольцо защитное | 412701-95-67 | 2 | 2 | 15 | |||
| 16 | Кольцо- - | 090-100-58-2-51-1668 | 1 | 1 | 16 | |||
| 17 | Крышка | 014001-93-500-01 | 1 | 1 | 17 | |||
| 18 | Шток | 412701-95-60-01 | 18 | |||||
| 18 | Шток | 412701-95-60-01-20 | 1 | 1 | 18 | |||
| 19 | Подшипник | ГОСТ3635-78 | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | 580910-20 | 1 | 1 | 20 | |||
| 20 | КОЛЬЦО | 580910-10 | 20 | |||||
| 21 | Кольцо СЦхр ГОСТ | 580850 | 21 | |||||
| 21 | Кольцо СКдхр ГОСТ | 580850-20 | 1 | 1 | 21 | |||
| 22 | Подшипник ГОСТ | 9ШС110К | 1 | 1 | 22 | |||
| 23 | Жироуловитель E-A- | 229147000113 | 1 | 1 | 23 | |||
| 24 | Уплотнение штоковое Е- | 229147000016 | 2 | 2 | 24 | |||
| 25 | Кольцо опорное Е- | 229147000013 | 2 | 2 | 25 |
