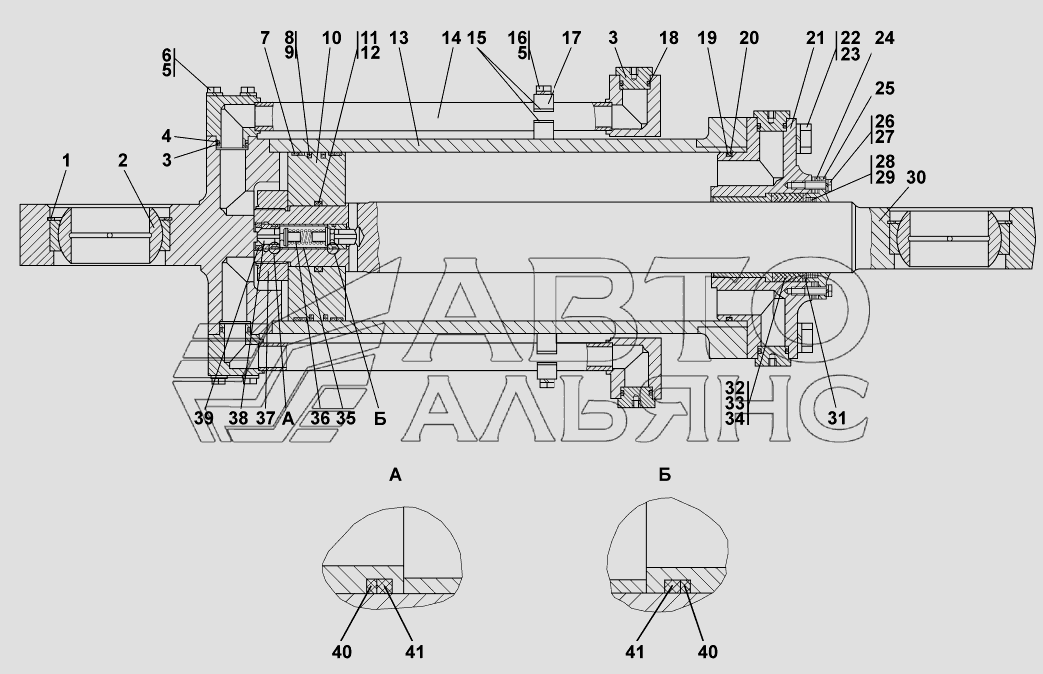

Гидроцилиндр
100%
Название детали
Гидроцилиндр
Заводской номер
412701-95-20СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
412701-95-20-20СП(SP)
Количество на модель
№
Название детали
КОЛЬЦО
Заводской номер
580910-10
Количество на модель
№
1
Название детали
КОЛЬЦО
Заводской номер
580910-20
Количество на модель
2
№
1
Название детали
Подшипник
Заводской номер
ГОСТ3635-78
Количество на модель
2
№
2
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
6
№
3
Название детали
Защитная шайба
Заводской номер
440005
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
12
№
5
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570
Количество на модель
№
6
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570-20
Количество на модель
8
№
6
Название детали
Кольцо опора
Заводской номер
5001-98-601
Количество на модель
2
№
7
Название детали
Кольцо уплотнительное
Заводской номер
5001-98-602
Количество на модель
2
№
8
Название детали
КОЛЬЦО
Заводской номер
ГОСТ18829-73
Количество на модель
2
№
9
Название детали
Поршень
Заводской номер
412701-95-61-01
Количество на модель
1
№
10
Название детали
Кольцо защитное
Заводской номер
412701-95-97
Количество на модель
2
№
11
Название детали
Кольцо- -
Заводской номер
090-100-58-2-51-1668
Количество на модель
№
12
Название детали
корпус
Заводской номер
412701-95-21СП(SP)
Количество на модель
№
13
Название детали
Трубопровод
Заводской номер
412701-95-24СП(SP)
Количество на модель
№
14
Название детали
Трубопровод
Заводской номер
412701-95-24-20СП-20SP
Количество на модель
№
14
Название детали
прокладка
Заводской номер
412701-95-65
Количество на модель
№
15
Название детали
прокладка
Заводской номер
412701-95-65-20
Количество на модель
№
15
Название детали
Болт Мхх ГОСТ
Заводской номер
280562
Количество на модель
№
16
Название детали
Болт Мхх ГОСТ
Заводской номер
280562-20
Количество на модель
№
16
Название детали
Планка
Заводской номер
412701-95-64-20
Количество на модель
№
17
Название детали
Планка
Заводской номер
412701-95-64
Количество на модель
№
17
Название детали
Заглушка
Заводской номер
25-26-207
Количество на модель
№
18
Название детали
Заглушка
Заводской номер
25-26-207-20
Количество на модель
№
18
Название детали
Кольцо ГОСТ
Заводской номер
270-280-58-2-3
Количество на модель
№
19
Название детали
Кольцо защитное
Заводской номер
412701-95-68
Количество на модель
№
20
Название детали
Крышка
Заводской номер
412701-95-23СП(SP)
Количество на модель
№
21
Название детали
Болт MX-XX ГОСТ
Заводской номер
280960-20
Количество на модель
№
22
Название детали
Болт MX-XX ГОСТ
Заводской номер
280960
Количество на модель
№
22
Название детали
Кляммер
Заводской номер
315412
Количество на модель
№
23
Название детали
Шайба
Заводской номер
315412-20
Количество на модель
№
23
Название детали
прокладка
Заводской номер
5001-98-610
Количество на модель
№
24
Название детали
СКРЕБОК
Заводской номер
5001-98-609
Количество на модель
№
25
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361
Количество на модель
№
26
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361-20
Количество на модель
№
26
Название детали
Чистик
Заводской номер
5001-98-612
Количество на модель
№
28
Название детали
Чистик
Заводской номер
5001-98-612-20
Количество на модель
№
28
Название детали
Чистик
Заводской номер
5001-98-611
Количество на модель
№
29
Название детали
Чистик
Заводской номер
5005-98-611-20
Количество на модель
№
29
Название детали
Шток
Заводской номер
412701-95-95
Количество на модель
№
30
Название детали
Шток
Заводской номер
412701-95-95-20
Количество на модель
№
30
Название детали
КОЛЬЦО
Заводской номер
412701-95-66-20
Количество на модель
№
31
Название детали
КОЛЬЦО
Заводской номер
412701-95-66
Количество на модель
№
31
Название детали
КОЛЬЦО
Заводской номер
КН120x150-2
Количество на модель
№
32
Название детали
Кольцо нажимное
Заводской номер
КН120x150-2-Т-III-2-100
Количество на модель
№
32
Название детали
Кольцо опорное
Заводской номер
КО120x150-2
Количество на модель
№
33
Название детали
КОЛЬЦО
Заводской номер
КО 120x150-2-Т-III-2-100
Количество на модель
№
33
Название детали
КОЛЬЦО
Заводской номер
М120x150-2
Количество на модель
№
34
Название детали
Манжета
Заводской номер
М120x150-2-Т-III-2-100
Количество на модель
№
34
Название детали
Проставка
Заводской номер
525540-02
Количество на модель
№
35
Название детали
Пружина
Заводской номер
385438
Количество на модель
№
36
Название детали
Орех
Заводской номер
5001-98-606
Количество на модель
№
37
Название детали
Клапан
Заводской номер
46-26-631-01СП(SP)
Количество на модель
№
38
Название детали
Заглушка
Заводской номер
2601-26-9
Количество на модель
№
39
Название детали
Защитная шайба
Заводской номер
2601-26-25
Количество на модель
№
40
Название детали
Кольцо- -
Заводской номер
034-040-36-2-51-1668
Количество на модель
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 412701-95-20СП(SP) | |||||||
| Гидроцилиндр | 412701-95-20-20СП(SP) | |||||||
| 1 | КОЛЬЦО | 580910-10 | 1 | |||||
| 1 | КОЛЬЦО | 580910-20 | 2 | 2 | 1 | |||
| 2 | Подшипник | ГОСТ3635-78 | 2 | 2 | 2 | |||
| 3 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 6 | 6 | 3 | |||
| 4 | Защитная шайба | 440005 | 2 | 2 | 4 | |||
| 5 | Шайба | ГОСТ6402-70 | 12 | 12 | 5 | |||
| 6 | Болт MX-XX ГОСТ | 280570 | 6 | |||||
| 6 | Болт MX-XX ГОСТ | 280570-20 | 8 | 8 | 6 | |||
| 7 | Кольцо опора | 5001-98-601 | 2 | 2 | 7 | |||
| 8 | Кольцо уплотнительное | 5001-98-602 | 2 | 2 | 8 | |||
| 9 | КОЛЬЦО | ГОСТ18829-73 | 2 | 2 | 9 | |||
| 10 | Поршень | 412701-95-61-01 | 1 | 1 | 10 | |||
| 11 | Кольцо защитное | 412701-95-97 | 2 | 2 | 11 | |||
| 12 | Кольцо- - | 090-100-58-2-51-1668 | 12 | |||||
| 13 | корпус | 412701-95-21СП(SP) | 13 | |||||
| 14 | Трубопровод | 412701-95-24СП(SP) | 14 | |||||
| 14 | Трубопровод | 412701-95-24-20СП-20SP | 14 | |||||
| 15 | прокладка | 412701-95-65 | 15 | |||||
| 15 | прокладка | 412701-95-65-20 | 15 | |||||
| 16 | Болт Мхх ГОСТ | 280562 | 16 | |||||
| 16 | Болт Мхх ГОСТ | 280562-20 | 16 | |||||
| 17 | Планка | 412701-95-64-20 | 17 | |||||
| 17 | Планка | 412701-95-64 | 17 | |||||
| 18 | Заглушка | 25-26-207 | 18 | |||||
| 18 | Заглушка | 25-26-207-20 | 18 | |||||
| 19 | Кольцо ГОСТ | 270-280-58-2-3 | 19 | |||||
| 20 | Кольцо защитное | 412701-95-68 | 20 | |||||
| 21 | Крышка | 412701-95-23СП(SP) | 21 | |||||
| 22 | Болт MX-XX ГОСТ | 280960-20 | 22 | |||||
| 22 | Болт MX-XX ГОСТ | 280960 | 22 | |||||
| 23 | Кляммер | 315412 | 23 | |||||
| 23 | Шайба | 315412-20 | 23 | |||||
| 24 | прокладка | 5001-98-610 | 24 | |||||
| 25 | СКРЕБОК | 5001-98-609 | 25 | |||||
| 26 | Болт MX-XX ГОСТ | 280361 | 26 | |||||
| 26 | Болт MX-XX ГОСТ | 280361-20 | 26 | |||||
| 28 | Чистик | 5001-98-612 | 28 | |||||
| 28 | Чистик | 5001-98-612-20 | 28 | |||||
| 29 | Чистик | 5001-98-611 | 29 | |||||
| 29 | Чистик | 5005-98-611-20 | 29 | |||||
| 30 | Шток | 412701-95-95 | 30 | |||||
| 30 | Шток | 412701-95-95-20 | 30 | |||||
| 31 | КОЛЬЦО | 412701-95-66-20 | 31 | |||||
| 31 | КОЛЬЦО | 412701-95-66 | 31 | |||||
| 32 | КОЛЬЦО | КН120x150-2 | 32 | |||||
| 32 | Кольцо нажимное | КН120x150-2-Т-III-2-100 | 32 | |||||
| 33 | Кольцо опорное | КО120x150-2 | 33 | |||||
| 33 | КОЛЬЦО | КО 120x150-2-Т-III-2-100 | 33 | |||||
| 34 | КОЛЬЦО | М120x150-2 | 34 | |||||
| 34 | Манжета | М120x150-2-Т-III-2-100 | 34 | |||||
| 35 | Проставка | 525540-02 | 35 | |||||
| 36 | Пружина | 385438 | 36 | |||||
| 37 | Орех | 5001-98-606 | 37 | |||||
| 38 | Клапан | 46-26-631-01СП(SP) | 38 | |||||
| 39 | Заглушка | 2601-26-9 | 39 | |||||
| 40 | Защитная шайба | 2601-26-25 | 40 | |||||
| 41 | Кольцо- - | 034-040-36-2-51-1668 | 41 |
