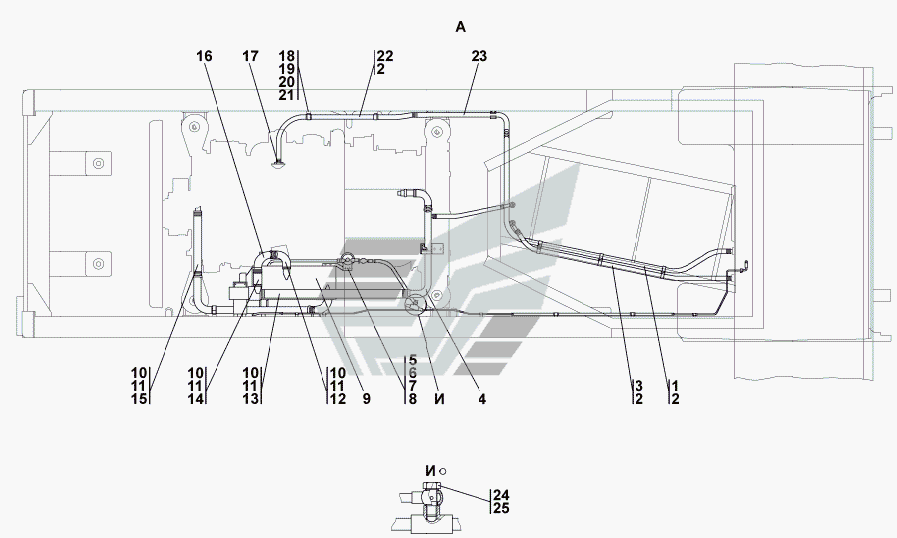

- СП Установка системы подогрева
100%
Название детали
Рукав
Заводской номер
46 0601-46
Количество на модель
№
1
Название детали
Шланговый хомут DIN- / С
Заводской номер
DIN 3017-AS20-32/ 12С7-W2
Количество на модель
20
№
2
Название детали
Рукав
Заводской номер
46 0601-42
Количество на модель
-
№
3
Название детали
Трубопровод
Заводской номер
4001-43-13СП(SP)
Количество на модель
-
№
4
Название детали
Тарелка
Заводской номер
4006-43-17
Количество на модель
-
№
5
Название детали
Болт M10x1,
Заводской номер
28 0221
Количество на модель
-
№
6
Название детали
Орех М
Заводской номер
Гайка М10
Количество на модель
-
№
7
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
2
№
8
Название детали
Жидкостный отопитель «HYDRONIC35»
Заводской номер
HYDRONIC35
Количество на модель
-
№
9
Название детали
Хомут
Заводской номер
1106-60-112СП(SP)
Количество на модель
-
№
10
Название детали
Хомут
Заводской номер
1106-60-113СП(SP)
Количество на модель
-
№
11
Название детали
Шланг
Заводской номер
21-1303010
Количество на модель
-
№
12
Название детали
Рукав
Заводской номер
46 1301-17
Количество на модель
-
№
13
Название детали
Рукав
Заводской номер
46 1301-01
Количество на модель
-
№
14
Название детали
Рукав
Заводской номер
46 1301-05
Количество на модель
-
№
15
Название детали
Трубопровод
Заводской номер
4006-43-11СП(SP)
Количество на модель
-
№
16
Название детали
Переходник
Заводской номер
4006-43-2
Количество на модель
№
17
Название детали
Переходник
Заводской номер
4006-43-2-20
Количество на модель
2
№
17
Название детали
Хомутик
Заводской номер
41 5320
Количество на модель
-
№
18
Название детали
прокладка
Заводской номер
700-40-6684-14
Количество на модель
-
№
19
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
2
№
20
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
2
№
21
Название детали
Рукав
Заводской номер
46 0601-36
Количество на модель
№
22
Название детали
Рукав
Заводской номер
46 0601-36-20
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
4006-43-16СП(SP)
Количество на модель
№
23
Название детали
Трубопровод
Заводской номер
4006-43-16-20СП(SP)
Количество на модель
1
№
23
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
-
№
24
Название детали
Зажимной болт
Заводской номер
700-41 -2622
Количество на модель
-
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 46 0601-46 | 1 | |||||
| 2 | Шланговый хомут DIN- / С | DIN 3017-AS20-32/ 12С7-W2 | 20 | 20 | 2 | |||
| 3 | Рукав | 46 0601-42 | - | - | 3 | |||
| 4 | Трубопровод | 4001-43-13СП(SP) | - | - | 4 | |||
| 5 | Тарелка | 4006-43-17 | - | - | 5 | |||
| 6 | Болт M10x1, | 28 0221 | - | - | 6 | |||
| 7 | Орех М | Гайка М10 | - | - | 7 | |||
| 8 | Шайба ОТ | Шайба 10 ОТ | 2 | 2 | 8 | |||
| 9 | Жидкостный отопитель «HYDRONIC35» | HYDRONIC35 | - | - | 9 | |||
| 10 | Хомут | 1106-60-112СП(SP) | - | - | 10 | |||
| 11 | Хомут | 1106-60-113СП(SP) | - | - | 11 | |||
| 12 | Шланг | 21-1303010 | - | - | 12 | |||
| 13 | Рукав | 46 1301-17 | - | - | 13 | |||
| 14 | Рукав | 46 1301-01 | - | - | 14 | |||
| 15 | Рукав | 46 1301-05 | - | - | 15 | |||
| 16 | Трубопровод | 4006-43-11СП(SP) | - | - | 16 | |||
| 17 | Переходник | 4006-43-2 | 17 | |||||
| 17 | Переходник | 4006-43-2-20 | 2 | 2 | 17 | |||
| 18 | Хомутик | 41 5320 | - | - | 18 | |||
| 19 | прокладка | 700-40-6684-14 | - | - | 19 | |||
| 20 | Болт М8-6gx16 | Болт М8-6gx16 | 2 | 2 | 20 | |||
| 21 | Шайба 8Т | Шайба 8Т | 2 | 2 | 21 | |||
| 22 | Рукав | 46 0601-36 | 22 | |||||
| 22 | Рукав | 46 0601-36-20 | 1 | 1 | 22 | |||
| 23 | Трубопровод | 4006-43-16СП(SP) | 23 | |||||
| 23 | Трубопровод | 4006-43-16-20СП(SP) | 1 | 1 | 23 | |||
| 24 | Прокладка | 46-43-313 | - | - | 24 | |||
| 25 | Зажимной болт | 700-41 -2622 | - | - | 25 |
