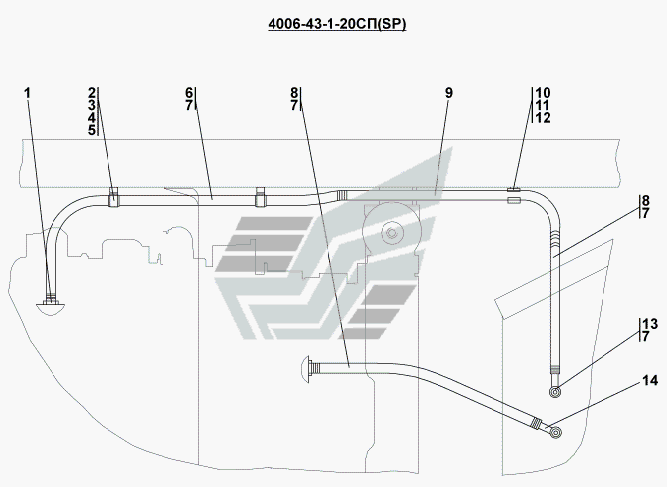

- СП Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
4006-43-1-20СП(SP)
Количество на модель
№
Название детали
Переходник
Заводской номер
4006-43-2
Количество на модель
№
1
Название детали
Переходник
Заводской номер
4006-43-2-20
Количество на модель
2
№
1
Название детали
Хомутик
Заводской номер
41 5320
Количество на модель
2
№
2
Название детали
прокладка
Заводской номер
700-40-6684-14
Количество на модель
2
№
3
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
2
№
4
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
2
№
5
Название детали
Рукав
Заводской номер
46 0601-36
Количество на модель
№
6
Название детали
Рукав
Заводской номер
46 0601-36-20
Количество на модель
1
№
6
Название детали
Шланговый хомут DIN- / С
Заводской номер
DIN 3017-AS20-32/ 12С7-W2
Количество на модель
20
№
7
Название детали
Рукав
Заводской номер
46 0601-25-20
Количество на модель
2
№
8
Название детали
Трубопровод
Заводской номер
4006-43-16-20СП(SP)
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
4006-43-16СП(SP)
Количество на модель
№
9
Название детали
Прижим
Заводской номер
2002-43-133
Количество на модель
№
10
Название детали
Прижим
Заводской номер
2002-43-133-20
Количество на модель
1
№
10
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
2
№
11
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
2
№
12
Название детали
Рукав
Заводской номер
46 0601-01
Количество на модель
№
13
Название детали
Рукав
Заводской номер
46 0601-01-20
Количество на модель
2
№
13
Название детали
Трубопровод
Заводской номер
4002-43-15СП(SP)
Количество на модель
№
14
Название детали
Трубопровод
Заводской номер
4002-43-15-20СП(SP)
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 4006-43-1-20СП(SP) | |||||||
| 1 | Переходник | 4006-43-2 | 1 | |||||
| 1 | Переходник | 4006-43-2-20 | 2 | 2 | 1 | |||
| 2 | Хомутик | 41 5320 | 2 | 2 | 2 | |||
| 3 | прокладка | 700-40-6684-14 | 2 | 2 | 3 | |||
| 4 | Болт М8-6gx16 | Болт М8-6gx16 | 2 | 2 | 4 | |||
| 5 | Шайба 8Т | Шайба 8Т | 2 | 2 | 5 | |||
| 6 | Рукав | 46 0601-36 | 6 | |||||
| 6 | Рукав | 46 0601-36-20 | 1 | 1 | 6 | |||
| 7 | Шланговый хомут DIN- / С | DIN 3017-AS20-32/ 12С7-W2 | 20 | 20 | 7 | |||
| 8 | Рукав | 46 0601-25-20 | 2 | 2 | 8 | |||
| 9 | Трубопровод | 4006-43-16-20СП(SP) | 1 | 1 | 9 | |||
| 9 | Трубопровод | 4006-43-16СП(SP) | 9 | |||||
| 10 | Прижим | 2002-43-133 | 10 | |||||
| 10 | Прижим | 2002-43-133-20 | 1 | 1 | 10 | |||
| 11 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 2 | 2 | 11 | |||
| 12 | Шайба ОТ | Шайба 12 ОТ | 2 | 2 | 12 | |||
| 13 | Рукав | 46 0601-01 | 13 | |||||
| 13 | Рукав | 46 0601-01-20 | 2 | 2 | 13 | |||
| 14 | Трубопровод | 4002-43-15СП(SP) | 14 | |||||
| 14 | Трубопровод | 4002-43-15-20СП(SP) | 2 | 2 | 14 |
