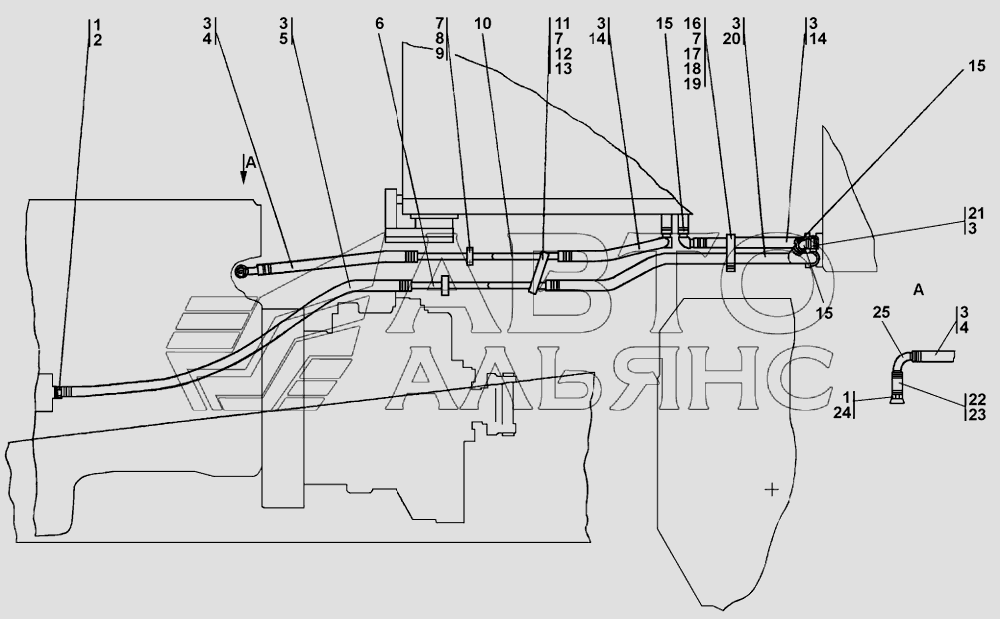

Установка системы подогрева
100%
Название детали
Прокладка
Заводской номер
2702-54-24
Количество на модель
2
№
1
Название детали
Переходник
Заводской номер
2506-43-8
Количество на модель
№
2
Название детали
Переходник
Заводской номер
2506-43-8-20
Количество на модель
1
№
2
Название детали
Шланговый хомут
Заводской номер
DIN3017-AS30-45/12C7-W2
Количество на модель
28
№
3
Название детали
Рукав
Заводской номер
460901-14-10
Количество на модель
1
№
4
Название детали
Рукав
Заводской номер
460901-22-20
Количество на модель
1
№
5
Название детали
Рукав
Заводской номер
460901-22
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
3506-43-32СП(SP)
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
3506-43-32-20СП(SP)
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
Шайба12ОТ
Количество на модель
7
№
7
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх40
Количество на модель
4
№
8
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
№
9
Название детали
Прижим
Заводской номер
2502-43-79-20
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
2502-43-86СП(SP)
Количество на модель
№
10
Название детали
Трубопровод
Заводской номер
2502-43-86-20СП(SP)
Количество на модель
1
№
10
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
2
№
11
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320
Количество на модель
2
№
12
Название детали
Тарелка
Заводской номер
404-43-289
Количество на модель
№
13
Название детали
Тарелка
Заводской номер
404-43-289-20
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
460901-19-20
Количество на модель
2
№
14
Название детали
Рукав
Заводской номер
460901-19
Количество на модель
№
14
Название детали
Переходник
Заводской номер
2502-43-90СП(SP)
Количество на модель
№
15
Название детали
Переходник
Заводской номер
2502-43-90-20СП(SP)
Количество на модель
4
№
15
Название детали
Прокладка
Заводской номер
700-40-6684-01
Количество на модель
4
№
16
Название детали
Болт М16-6gх60
Заводской номер
БолтМ16-6gх60
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
2502-43-108-20
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
2502-43-108
Количество на модель
№
18
Название детали
Прижим
Заводской номер
2502-43-107
Количество на модель
№
19
Название детали
Прижим
Заводской номер
2502-43-107-20
Количество на модель
3
№
19
Название детали
Рукав
Заводской номер
460901-24-20
Количество на модель
1
№
20
Название детали
Рукав
Заводской номер
460901-24
Количество на модель
№
20
Название детали
Рукав
Заводской номер
460901
Количество на модель
№
21
Название детали
Рукав
Заводской номер
460901-20
Количество на модель
2
№
21
Название детали
Шланговый хомут AS40-
Заводской номер
DIN3017-AS40-60/12C7-W2
Количество на модель
4
№
22
Название детали
Рукав
Заводской номер
461201-04
Количество на модель
№
23
Название детали
Рукав
Заводской номер
461201-04-20
Количество на модель
1
№
23
Название детали
Переходник
Заводской номер
2506-43-8-01
Количество на модель
№
24
Название детали
Переходник
Заводской номер
2506-43-8-01-20
Количество на модель
1
№
24
Название детали
Переходник
Заводской номер
2506-43-16-20СП(SP)
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 2702-54-24 | 2 | 2 | 1 | |||
| 2 | Переходник | 2506-43-8 | 2 | |||||
| 2 | Переходник | 2506-43-8-20 | 1 | 1 | 2 | |||
| 3 | Шланговый хомут | DIN3017-AS30-45/12C7-W2 | 28 | 28 | 3 | |||
| 4 | Рукав | 460901-14-10 | 1 | 1 | 4 | |||
| 5 | Рукав | 460901-22-20 | 1 | 1 | 5 | |||
| 5 | Рукав | 460901-22 | 5 | |||||
| 6 | Трубопровод | 3506-43-32СП(SP) | 6 | |||||
| 6 | Трубопровод | 3506-43-32-20СП(SP) | 1 | 1 | 6 | |||
| 7 | Шайба | Шайба12ОТ | 7 | 7 | 7 | |||
| 8 | Болт Mx- x | БолтМ12х1,25-6gх40 | 4 | 4 | 8 | |||
| 9 | Прижим | 2502-43-79 | 9 | |||||
| 9 | Прижим | 2502-43-79-20 | 2 | 2 | 9 | |||
| 10 | Трубопровод | 2502-43-86СП(SP) | 10 | |||||
| 10 | Трубопровод | 2502-43-86-20СП(SP) | 1 | 1 | 10 | |||
| 11 | Шайба х ГОСТ | 310210 | 2 | 2 | 11 | |||
| 12 | Болт Мх- х ГОСТ | 280320 | 2 | 2 | 12 | |||
| 13 | Тарелка | 404-43-289 | 13 | |||||
| 13 | Тарелка | 404-43-289-20 | 1 | 1 | 13 | |||
| 14 | Рукав | 460901-19-20 | 2 | 2 | 14 | |||
| 14 | Рукав | 460901-19 | 14 | |||||
| 15 | Переходник | 2502-43-90СП(SP) | 15 | |||||
| 15 | Переходник | 2502-43-90-20СП(SP) | 4 | 4 | 15 | |||
| 16 | Прокладка | 700-40-6684-01 | 4 | 4 | 16 | |||
| 17 | Болт М16-6gх60 | БолтМ16-6gх60 | 1 | 1 | 17 | |||
| 18 | Втулка | 2502-43-108-20 | 1 | 1 | 18 | |||
| 18 | Втулка | 2502-43-108 | 18 | |||||
| 19 | Прижим | 2502-43-107 | 19 | |||||
| 19 | Прижим | 2502-43-107-20 | 3 | 3 | 19 | |||
| 20 | Рукав | 460901-24-20 | 1 | 1 | 20 | |||
| 20 | Рукав | 460901-24 | 20 | |||||
| 21 | Рукав | 460901 | 21 | |||||
| 21 | Рукав | 460901-20 | 2 | 2 | 21 | |||
| 22 | Шланговый хомут AS40- | DIN3017-AS40-60/12C7-W2 | 4 | 4 | 22 | |||
| 23 | Рукав | 461201-04 | 23 | |||||
| 23 | Рукав | 461201-04-20 | 1 | 1 | 23 | |||
| 24 | Переходник | 2506-43-8-01 | 24 | |||||
| 24 | Переходник | 2506-43-8-01-20 | 1 | 1 | 24 | |||
| 25 | Переходник | 2506-43-16-20СП(SP) | 1 | 1 | 25 |
