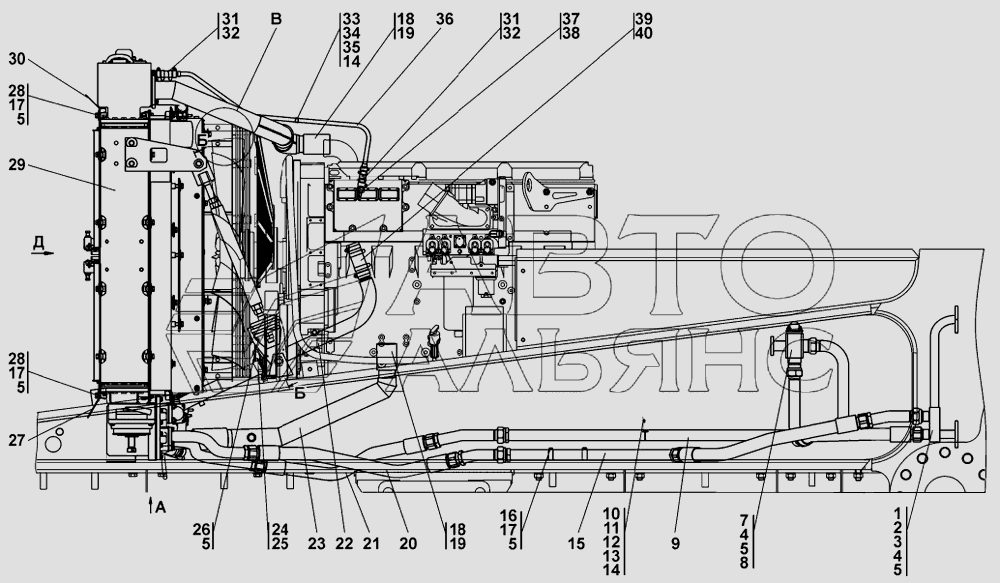

Система охлаждения
100%
Название детали
Трубопровод
Заводской номер
2501-60-241СП(SP)
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
2501-60-241-20СП(SP)
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
700-40-6617
Количество на модель
№
2
Название детали
прокладка
Заводской номер
700-40-6617-20
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
700-40-6618
Количество на модель
№
3
Название детали
прокладка
Заводской номер
700-40-6618-20
Количество на модель
1
№
3
Название детали
Болт М12-6gх30
Заводской номер
БолтМ12-6gх30
Количество на модель
12
№
4
Название детали
Шайба
Заводской номер
Шайба12ОТ
Количество на модель
84
№
5
Название детали
Клапан
Заводской номер
2501-60-189-03-20СП
Количество на модель
1
№
7
Название детали
Клапан
Заводской номер
2501-60-189-03СП(SP)
Количество на модель
№
7
Название детали
Кольцо- -
Заводской номер
055-065-58-2-51-1668
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
2506-60-131СП(SP)
Количество на модель
№
9
Название детали
Трубопровод
Заводской номер
2506-60-131-20СП(SP)
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
2506-60-67-01
Количество на модель
№
10
Название детали
Кронштейн
Заводской номер
2506-60-67-01-20
Количество на модель
1
№
10
Название детали
Планка
Заводской номер
404-60-205-20
Количество на модель
1
№
11
Название детали
Планка
Заводской номер
404-60-205
Количество на модель
№
11
Название детали
Хомут
Заводской номер
404-60-206
Количество на модель
№
12
Название детали
Хомут
Заводской номер
404-60-206-20
Количество на модель
1
№
12
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
2
№
13
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
3
№
14
Название детали
Трубопровод
Заводской номер
2506-60-130СП(SP)
Количество на модель
№
15
Название детали
Трубопровод
Заводской номер
2506-60-130-20СП(SP)
Количество на модель
1
№
15
Название детали
Планка
Заводской номер
2506-60-65-01-20
Количество на модель
2
№
16
Название детали
Планка
Заводской номер
2506-60-65-01
Количество на модель
№
16
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх30
Количество на модель
53
№
17
Название детали
Патрубок водяной
Заводской номер
67369
Количество на модель
2
№
18
Название детали
Хомут-Е
Заводской номер
43828-Е
Количество на модель
8
№
19
Название детали
Рукав
Заводской номер
46-60-392-07СП(SP)
Количество на модель
№
20
Название детали
Рукав
Заводской номер
46-60-392-07-20СП(SP)
Количество на модель
2
№
20
Название детали
Рукав
Заводской номер
46-60-392-06-20СП(SP)
Количество на модель
1
№
21
Название детали
Рукав
Заводской номер
46-60-392-06СП(SP)
Количество на модель
№
21
Название детали
Трубопровод
Заводской номер
2506-60-129СП(SP)
Количество на модель
№
22
Название детали
Трубопровод
Заводской номер
2506-60-129-20СП(SP)
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
2506-60-118СП(SP)
Количество на модель
№
23
Название детали
Трубопровод
Заводской номер
2506-60-118-20СП(SP)
Количество на модель
1
№
23
Название детали
Кронштейн
Заводской номер
2506-60-133СП(SP)
Количество на модель
№
24
Название детали
Кронштейн
Заводской номер
2506-60-133-20СП(SP)
Количество на модель
1
№
24
Название детали
Планка
Заводской номер
2506-60-65-20
Количество на модель
1
№
25
Название детали
Планка
Заводской номер
2506-60-65
Количество на модель
№
25
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх20
Количество на модель
1
№
26
Название детали
Щиток
Заводской номер
2506-60-69
Количество на модель
№
27
Название детали
Щиток
Заводской номер
2506-60-69-20
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
46-11-476
Количество на модель
№
28
Название детали
Шайба
Заводской номер
46-11-476-20
Количество на модель
86
№
28
Название детали
Установка радиаторная
Заводской номер
2506-60-146СП(SP)
Количество на модель
№
29
Название детали
Установка радиаторная
Заводской номер
2506-60-146-20СП(SP)
Количество на модель
1
№
29
Название детали
Щиток
Заводской номер
2506-60-70-20
Количество на модель
1
№
30
Название детали
Щиток
Заводской номер
2506-60-70
Количество на модель
№
30
Название детали
Рукав
Заводской номер
460601-01
Количество на модель
№
31
Название детали
Рукав
Заводской номер
460601-01-20
Количество на модель
2
№
31
Название детали
Шланговый хомут
Заводской номер
DIN3017-AS20-32/12C-W2
Количество на модель
8
№
32
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
1
№
33
Название детали
Хомутик
Заводской номер
700-41-3179
Количество на модель
1
№
34
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх16
Количество на модель
1
№
35
Название детали
Трубопровод
Заводской номер
313516-60-104-20СП
Количество на модель
1
№
36
Название детали
Трубопровод
Заводской номер
313516-60-104СП(SP)
Количество на модель
№
36
Название детали
Штуцер
Заводской номер
2506-60-68
Количество на модель
№
37
Название детали
Штуцер
Заводской номер
2506-60-68-20
Количество на модель
1
№
37
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
1
№
38
Название детали
Рукав
Заводской номер
461301-01
Количество на модель
№
39
Название детали
Рукав
Заводской номер
461301-01-20
Количество на модель
2
№
39
Название детали
Шланговый хомут
Заводской номер
DIN3017-AS40-32/12C-W2
Количество на модель
8
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 2501-60-241СП(SP) | 1 | |||||
| 1 | Трубопровод | 2501-60-241-20СП(SP) | 1 | 1 | 1 | |||
| 2 | прокладка | 700-40-6617 | 2 | |||||
| 2 | прокладка | 700-40-6617-20 | 1 | 1 | 2 | |||
| 3 | прокладка | 700-40-6618 | 3 | |||||
| 3 | прокладка | 700-40-6618-20 | 1 | 1 | 3 | |||
| 4 | Болт М12-6gх30 | БолтМ12-6gх30 | 12 | 12 | 4 | |||
| 5 | Шайба | Шайба12ОТ | 84 | 84 | 5 | |||
| 7 | Клапан | 2501-60-189-03-20СП | 1 | 1 | 7 | |||
| 7 | Клапан | 2501-60-189-03СП(SP) | 7 | |||||
| 8 | Кольцо- - | 055-065-58-2-51-1668 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 2506-60-131СП(SP) | 9 | |||||
| 9 | Трубопровод | 2506-60-131-20СП(SP) | 1 | 1 | 9 | |||
| 10 | Кронштейн | 2506-60-67-01 | 10 | |||||
| 10 | Кронштейн | 2506-60-67-01-20 | 1 | 1 | 10 | |||
| 11 | Планка | 404-60-205-20 | 1 | 1 | 11 | |||
| 11 | Планка | 404-60-205 | 11 | |||||
| 12 | Хомут | 404-60-206 | 12 | |||||
| 12 | Хомут | 404-60-206-20 | 1 | 1 | 12 | |||
| 13 | Орех М | ГайкаМ8 | 2 | 2 | 13 | |||
| 14 | Шайба 8Т | Шайба8Т | 3 | 3 | 14 | |||
| 15 | Трубопровод | 2506-60-130СП(SP) | 15 | |||||
| 15 | Трубопровод | 2506-60-130-20СП(SP) | 1 | 1 | 15 | |||
| 16 | Планка | 2506-60-65-01-20 | 2 | 2 | 16 | |||
| 16 | Планка | 2506-60-65-01 | 16 | |||||
| 17 | Болт Mx- x | БолтМ12х1,25-6gх30 | 53 | 53 | 17 | |||
| 18 | Патрубок водяной | 67369 | 2 | 2 | 18 | |||
| 19 | Хомут-Е | 43828-Е | 8 | 8 | 19 | |||
| 20 | Рукав | 46-60-392-07СП(SP) | 20 | |||||
| 20 | Рукав | 46-60-392-07-20СП(SP) | 2 | 2 | 20 | |||
| 21 | Рукав | 46-60-392-06-20СП(SP) | 1 | 1 | 21 | |||
| 21 | Рукав | 46-60-392-06СП(SP) | 21 | |||||
| 22 | Трубопровод | 2506-60-129СП(SP) | 22 | |||||
| 22 | Трубопровод | 2506-60-129-20СП(SP) | 1 | 1 | 22 | |||
| 23 | Трубопровод | 2506-60-118СП(SP) | 23 | |||||
| 23 | Трубопровод | 2506-60-118-20СП(SP) | 1 | 1 | 23 | |||
| 24 | Кронштейн | 2506-60-133СП(SP) | 24 | |||||
| 24 | Кронштейн | 2506-60-133-20СП(SP) | 1 | 1 | 24 | |||
| 25 | Планка | 2506-60-65-20 | 1 | 1 | 25 | |||
| 25 | Планка | 2506-60-65 | 25 | |||||
| 26 | Болт Mx- x | БолтМ12х1,25-6gх20 | 1 | 1 | 26 | |||
| 27 | Щиток | 2506-60-69 | 27 | |||||
| 27 | Щиток | 2506-60-69-20 | 1 | 1 | 27 | |||
| 28 | Шайба | 46-11-476 | 28 | |||||
| 28 | Шайба | 46-11-476-20 | 86 | 86 | 28 | |||
| 29 | Установка радиаторная | 2506-60-146СП(SP) | 29 | |||||
| 29 | Установка радиаторная | 2506-60-146-20СП(SP) | 1 | 1 | 29 | |||
| 30 | Щиток | 2506-60-70-20 | 1 | 1 | 30 | |||
| 30 | Щиток | 2506-60-70 | 30 | |||||
| 31 | Рукав | 460601-01 | 31 | |||||
| 31 | Рукав | 460601-01-20 | 2 | 2 | 31 | |||
| 32 | Шланговый хомут | DIN3017-AS20-32/12C-W2 | 8 | 8 | 32 | |||
| 33 | Прокладка | 700-40-6684-04 | 1 | 1 | 33 | |||
| 34 | Хомутик | 700-41-3179 | 1 | 1 | 34 | |||
| 35 | Болт M- x | БолтМ8-6gх16 | 1 | 1 | 35 | |||
| 36 | Трубопровод | 313516-60-104-20СП | 1 | 1 | 36 | |||
| 36 | Трубопровод | 313516-60-104СП(SP) | 36 | |||||
| 37 | Штуцер | 2506-60-68 | 37 | |||||
| 37 | Штуцер | 2506-60-68-20 | 1 | 1 | 37 | |||
| 38 | Прокладка | 46-43-313 | 1 | 1 | 38 | |||
| 39 | Рукав | 461301-01 | 39 | |||||
| 39 | Рукав | 461301-01-20 | 2 | 2 | 39 | |||
| 40 | Шланговый хомут | DIN3017-AS40-32/12C-W2 | 8 | 8 | 40 |
