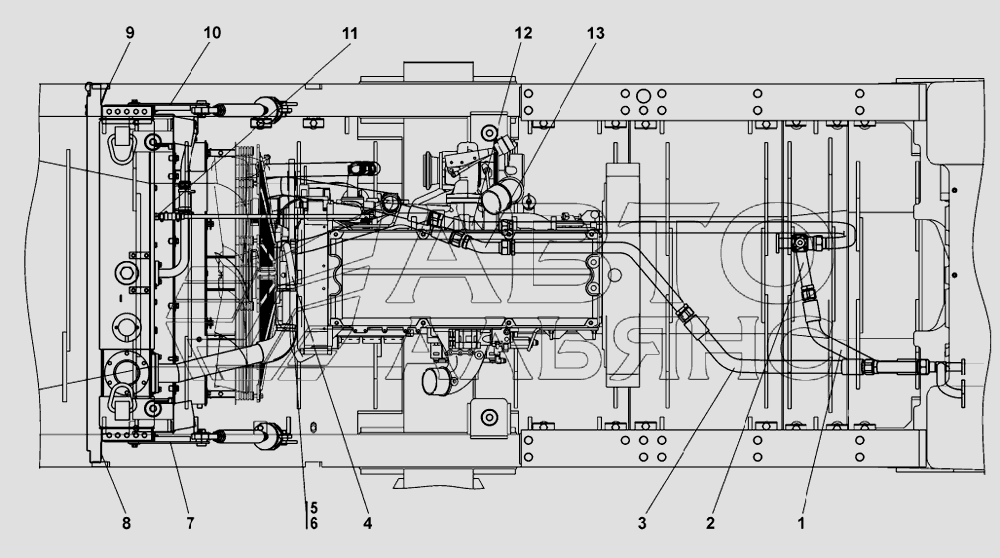

Система охлаждения
100%
Название детали
Рукав
Заводской номер
46-60-392-03СП(SP)
Количество на модель
№
1
Название детали
Рукав
Заводской номер
46-60-392-03-20СП(SP)
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
3506-60-126СП(SP)
Количество на модель
№
2
Название детали
Трубопровод
Заводской номер
3506-60-126-20СП(SP)
Количество на модель
1
№
2
Название детали
Рукав
Заводской номер
46-60-392-06СП(SP)
Количество на модель
№
3
Название детали
Рукав
Заводской номер
46-60-392-06-20СП(SP)
Количество на модель
2
№
3
Название детали
Трубопровод
Заводской номер
2506-60-121-20СП(SP)
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
2506-60-121СП(SP)
Количество на модель
№
4
Название детали
Хомут
Заводской номер
5001-26-130СП(SP)
Количество на модель
№
5
Название детали
Хомут
Заводской номер
5001-26-130-20СП(SP)
Количество на модель
8
№
5
Название детали
Рукав
Заводской номер
461701-01
Количество на модель
№
6
Название детали
Рукав
Заводской номер
461701-01-20
Количество на модель
2
№
6
Название детали
Кронштейн
Заводской номер
2503-60-182-20СП(SP)
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
2503-60-182СП(SP)
Количество на модель
№
7
Название детали
Ручка
Заводской номер
46-23-133
Количество на модель
№
8
Название детали
Щиток
Заводской номер
2506-60-72
Количество на модель
№
9
Название детали
Щиток
Заводской номер
2506-60-72-20
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
2503-60-182-01-20СП
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
2503-60-182-01СП(SP)
Количество на модель
№
10
Название детали
Штуцер
Заводской номер
3506-60-73
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
404-60-323СП(SP)
Количество на модель
№
12
Название детали
Трубопровод
Заводской номер
404-60-323-20СП(SP)
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
312505-60-118СП(SP)
Количество на модель
№
13
Название детали
Трубопровод
Заводской номер
312505-60-118-20СП
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 46-60-392-03СП(SP) | 1 | |||||
| 1 | Рукав | 46-60-392-03-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Трубопровод | 3506-60-126СП(SP) | 2 | |||||
| 2 | Трубопровод | 3506-60-126-20СП(SP) | 1 | 1 | 2 | |||
| 3 | Рукав | 46-60-392-06СП(SP) | 3 | |||||
| 3 | Рукав | 46-60-392-06-20СП(SP) | 2 | 2 | 3 | |||
| 4 | Трубопровод | 2506-60-121-20СП(SP) | 1 | 1 | 4 | |||
| 4 | Трубопровод | 2506-60-121СП(SP) | 4 | |||||
| 5 | Хомут | 5001-26-130СП(SP) | 5 | |||||
| 5 | Хомут | 5001-26-130-20СП(SP) | 8 | 8 | 5 | |||
| 6 | Рукав | 461701-01 | 6 | |||||
| 6 | Рукав | 461701-01-20 | 2 | 2 | 6 | |||
| 7 | Кронштейн | 2503-60-182-20СП(SP) | 1 | 1 | 7 | |||
| 7 | Кронштейн | 2503-60-182СП(SP) | 7 | |||||
| 8 | Ручка | 46-23-133 | 8 | |||||
| 9 | Щиток | 2506-60-72 | 9 | |||||
| 9 | Щиток | 2506-60-72-20 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 2503-60-182-01-20СП | 1 | 1 | 10 | |||
| 10 | Кронштейн | 2503-60-182-01СП(SP) | 10 | |||||
| 11 | Штуцер | 3506-60-73 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 404-60-323СП(SP) | 12 | |||||
| 12 | Трубопровод | 404-60-323-20СП(SP) | 1 | 1 | 12 | |||
| 13 | Трубопровод | 312505-60-118СП(SP) | 13 | |||||
| 13 | Трубопровод | 312505-60-118-20СП | 1 | 1 | 13 |
