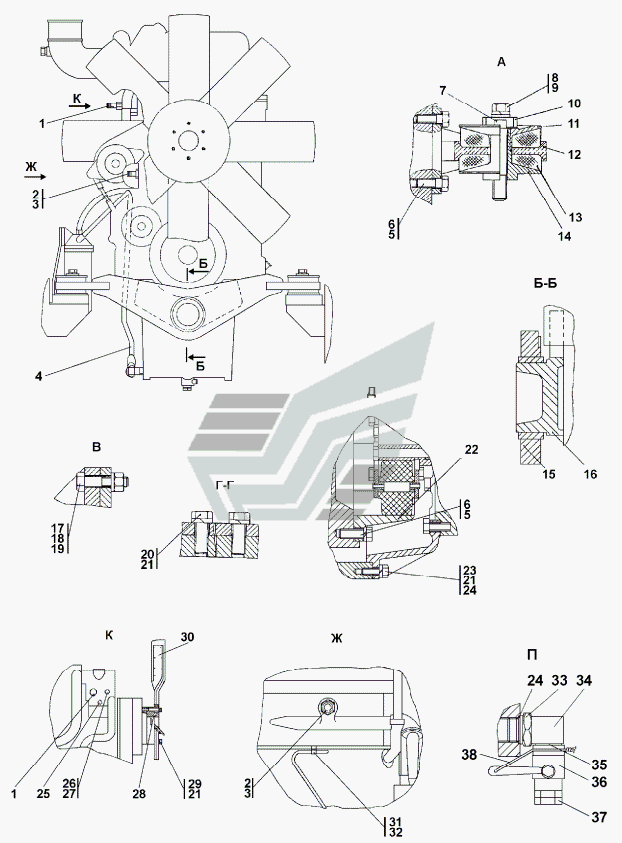

- SP Установка двигателя KTTA-C
100%
Название детали
Штуцер
Заводской номер
3506-01-1-20
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
3506-01-1
Количество на модель
№
1
Название детали
Штуцер
Заводской номер
3506-01-2-20
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
3506-01-2
Количество на модель
№
2
Название детали
Кольцо 041x46x25
Заводской номер
041x46x25
Количество на модель
1
№
3
Название детали
Рукав
Заводской номер
Рукав
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
31 5271
Количество на модель
№
5
Название детали
Шайба
Заводской номер
31 5271-20
Количество на модель
20
№
5
Название детали
Болт
Заводской номер
28 5000-20
Количество на модель
20
№
6
Название детали
Болт
Заводской номер
28 5000
Количество на модель
№
6
Название детали
Шайба
Заводской номер
700-31-2528
Количество на модель
№
7
Название детали
Шайба
Заводской номер
700-31-2528-20
Количество на модель
4
№
7
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0890-20
Количество на модель
4
№
8
Название детали
Болт Mxxx. ГОСТ
Заводской номер
28 0890
Количество на модель
№
8
Название детали
Шайба Т
Заводской номер
Шайба 24Т
Количество на модель
4
№
9
Название детали
Орех
Заводской номер
30 5485-20
Количество на модель
4
№
10
Название детали
Орех
Заводской номер
30 5485
Количество на модель
№
10
Название детали
Прижим
Заводской номер
2501-20-26
Количество на модель
№
11
Название детали
Прижим
Заводской номер
2501-20-26-20
Количество на модель
4
№
11
Название детали
Опора задняя
Заводской номер
313506-01-101-20СП -20(SP)
Количество на модель
2
№
12
Название детали
Опора задняя
Заводской номер
313506-01-101СП(SP)
Количество на модель
№
12
Название детали
АМОРТИЗАТОР
Заводской номер
40 0224
Количество на модель
8
№
13
Название детали
Упор
Заводской номер
2501-20-25
Количество на модель
№
14
Название детали
Упор
Заводской номер
2501-20-25-20
Количество на модель
4
№
14
Название детали
Опора
Заводской номер
3506-01-105-20СП(SP)
Количество на модель
1
№
15
Название детали
Опора
Заводской номер
3506-01-105СП(SP)
Количество на модель
№
15
Название детали
Кронштейн передней опоры
Заводской номер
3506-01-103СП(SP)
Количество на модель
№
16
Название детали
Кронштейн передней опоры
Заводской номер
3506-01-103-20СП(SP)
Количество на модель
1
№
16
Название детали
Болт М- х ГОСТ
Заводской номер
28 0250-20
Количество на модель
3
№
17
Название детали
Болт М- х ГОСТ
Заводской номер
28 0250
Количество на модель
№
17
Название детали
Орех М
Заводской номер
Гайка М10
Количество на модель
3
№
18
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
3
№
19
Название детали
Болт М
Заводской номер
Болт М12-6gx30
Количество на модель
4
№
20
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
20
№
21
Название детали
Муфта
Заводской номер
3506-20-3
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
28 5001-20
Количество на модель
16
№
23
Название детали
Болт
Заводской номер
28 5001
Количество на модель
№
23
Название детали
Кольцо-
Заводской номер
024-030-30
Количество на модель
1
№
24
Название детали
Датчик сигнализатора температуры охлаждающей жидкости
Заводской номер
3408631
Количество на модель
1
№
25
Название детали
Датчик температуры ТМ 100 В
Заводской номер
ТМ100В
Количество на модель
№
26
Название детали
Датчик ТМ В- Т
Заводской номер
ТМ100В-Т
Количество на модель
2
№
26
Название детали
Переходник
Заводской номер
1106-01-13
Количество на модель
1
№
27
Название детали
Проставка SР
Заводской номер
SР8319
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
28 5009-01
Количество на модель
№
29
Название детали
Болт
Заводской номер
28 5009-01-20
Количество на модель
6
№
29
Название детали
Крыльчатка вентилятора
Заводской номер
3630453
Количество на модель
1
№
30
Название детали
Хомутик
Заводской номер
41 5204
Количество на модель
№
31
Название детали
Хомутик
Заводской номер
41 5204-20
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
1
№
32
Название детали
Контргайка
Заводской номер
3506-01-12-20
Количество на модель
1
№
33
Название детали
Контргайка
Заводской номер
3506-01-12
Количество на модель
№
33
Название детали
Переходник
Заводской номер
3506-01-25
Количество на модель
№
34
Название детали
Переходник
Заводской номер
3506-01-25-20
Количество на модель
1
№
34
Название детали
Кольцо 24x30 МН 4152-62
Заводской номер
24x30 МН 4152-62
Количество на модель
1
№
35
Название детали
Заглушка
Заводской номер
1102-01-7
Количество на модель
№
37
Название детали
Заглушка
Заводской номер
1102-01-7-20
Количество на модель
1
№
37
Название детали
Провод, - C
Заводской номер
Проволока 1,6-0-С
Количество на модель
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 3506-01-1-20 | 1 | 1 | 1 | |||
| 1 | Штуцер | 3506-01-1 | 1 | |||||
| 2 | Штуцер | 3506-01-2-20 | 1 | 1 | 2 | |||
| 2 | Штуцер | 3506-01-2 | 2 | |||||
| 3 | Кольцо 041x46x25 | 041x46x25 | 1 | 1 | 3 | |||
| 4 | Рукав | Рукав | 2 | 2 | 4 | |||
| 5 | Шайба | 31 5271 | 5 | |||||
| 5 | Шайба | 31 5271-20 | 20 | 20 | 5 | |||
| 6 | Болт | 28 5000-20 | 20 | 20 | 6 | |||
| 6 | Болт | 28 5000 | 6 | |||||
| 7 | Шайба | 700-31-2528 | 7 | |||||
| 7 | Шайба | 700-31-2528-20 | 4 | 4 | 7 | |||
| 8 | Болт Мх- х ГОСТ | 28 0890-20 | 4 | 4 | 8 | |||
| 8 | Болт Mxxx. ГОСТ | 28 0890 | 8 | |||||
| 9 | Шайба Т | Шайба 24Т | 4 | 4 | 9 | |||
| 10 | Орех | 30 5485-20 | 4 | 4 | 10 | |||
| 10 | Орех | 30 5485 | 10 | |||||
| 11 | Прижим | 2501-20-26 | 11 | |||||
| 11 | Прижим | 2501-20-26-20 | 4 | 4 | 11 | |||
| 12 | Опора задняя | 313506-01-101-20СП -20(SP) | 2 | 2 | 12 | |||
| 12 | Опора задняя | 313506-01-101СП(SP) | 12 | |||||
| 13 | АМОРТИЗАТОР | 40 0224 | 8 | 8 | 13 | |||
| 14 | Упор | 2501-20-25 | 14 | |||||
| 14 | Упор | 2501-20-25-20 | 4 | 4 | 14 | |||
| 15 | Опора | 3506-01-105-20СП(SP) | 1 | 1 | 15 | |||
| 15 | Опора | 3506-01-105СП(SP) | 15 | |||||
| 16 | Кронштейн передней опоры | 3506-01-103СП(SP) | 16 | |||||
| 16 | Кронштейн передней опоры | 3506-01-103-20СП(SP) | 1 | 1 | 16 | |||
| 17 | Болт М- х ГОСТ | 28 0250-20 | 3 | 3 | 17 | |||
| 17 | Болт М- х ГОСТ | 28 0250 | 17 | |||||
| 18 | Орех М | Гайка М10 | 3 | 3 | 18 | |||
| 19 | Шайба ОТ | Шайба 10 ОТ | 3 | 3 | 19 | |||
| 20 | Болт М | Болт М12-6gx30 | 4 | 4 | 20 | |||
| 21 | Шайба ОТ | Шайба 12 ОТ | 20 | 20 | 21 | |||
| 22 | Муфта | 3506-20-3 | 1 | 1 | 22 | |||
| 23 | Болт | 28 5001-20 | 16 | 16 | 23 | |||
| 23 | Болт | 28 5001 | 23 | |||||
| 24 | Кольцо- | 024-030-30 | 1 | 1 | 24 | |||
| 25 | Датчик сигнализатора температуры охлаждающей жидкости | 3408631 | 1 | 1 | 25 | |||
| 26 | Датчик температуры ТМ 100 В | ТМ100В | 26 | |||||
| 26 | Датчик ТМ В- Т | ТМ100В-Т | 2 | 2 | 26 | |||
| 27 | Переходник | 1106-01-13 | 1 | 1 | 27 | |||
| 28 | Проставка SР | SР8319 | 1 | 1 | 28 | |||
| 29 | Болт | 28 5009-01 | 29 | |||||
| 29 | Болт | 28 5009-01-20 | 6 | 6 | 29 | |||
| 30 | Крыльчатка вентилятора | 3630453 | 1 | 1 | 30 | |||
| 31 | Хомутик | 41 5204 | 31 | |||||
| 31 | Хомутик | 41 5204-20 | 1 | 1 | 31 | |||
| 32 | Прокладка | 700-40-6684-04 | 1 | 1 | 32 | |||
| 33 | Контргайка | 3506-01-12-20 | 1 | 1 | 33 | |||
| 33 | Контргайка | 3506-01-12 | 33 | |||||
| 34 | Переходник | 3506-01-25 | 34 | |||||
| 34 | Переходник | 3506-01-25-20 | 1 | 1 | 34 | |||
| 35 | Кольцо 24x30 МН 4152-62 | 24x30 МН 4152-62 | 1 | 1 | 35 | |||
| 37 | Заглушка | 1102-01-7 | 37 | |||||
| 37 | Заглушка | 1102-01-7-20 | 1 | 1 | 37 | |||
| 38 | Провод, - C | Проволока 1,6-0-С | 38 |
