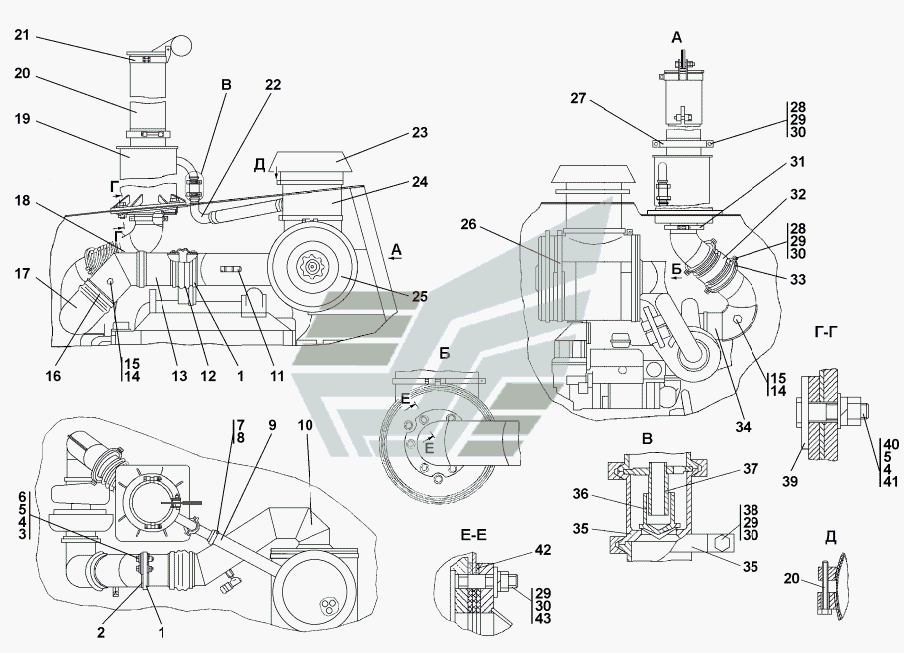

- СП Установка систем воздухоочистки и выпуска
100%
Название детали
Установка систем воздухоочистки и выпуска
Заводской номер
313506-05-1СП(SP)
Количество на модель
№
Название детали
Установка систем воздухоочистки и выпуска
Заводской номер
313506-05-1-20СП(SP)
Количество на модель
№
Название детали
Хомут
Заводской номер
403-05-129СП(SP)
Количество на модель
№
1
Название детали
Хомут
Заводской номер
403-05-129-20СП(SP)
Количество на модель
№
1
Название детали
Кронштейн
Заводской номер
313506-05-26-20СП -20(SP)
Количество на модель
№
2
Название детали
Кронштейн
Заводской номер
313506-05-26СП(SP)
Количество на модель
№
2
Название детали
Шайба ГОСТ
Заводской номер
31 0230-20
Количество на модель
№
3
Название детали
Шайба ГОСТ
Заводской номер
31 0230
Количество на модель
№
3
Название детали
Шайба 12.ОТ
Заводской номер
Шайба 12.ОТ
Количество на модель
№
4
Название детали
Гайка М12x1,25
Заводской номер
Гайка М12x1,25
Количество на модель
№
5
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
№
6
Название детали
Хомут
Заводской номер
46-60-366СП(SP)
Количество на модель
№
7
Название детали
Хомут
Заводской номер
46-60-366-20СП(SP)
Количество на модель
№
7
Название детали
Шланговый хомут DIN- / W2
Заводской номер
DIN 3017-AS40-60/ 12C7-W2
Количество на модель
№
8
Название детали
Рукав
Заводской номер
46 1401-21
Количество на модель
№
9
Название детали
Рукав
Заводской номер
46 1401-21-20
Количество на модель
№
9
Название детали
Воздуховод
Заводской номер
313506-05-11-20СП -20(SP)
Количество на модель
№
10
Название детали
Воздуховод
Заводской номер
313506-05-11СП(SP)
Количество на модель
№
10
Название детали
Индикатор засоренности воздушного фильтра СА
Заводской номер
СА 8007 (178957)
Количество на модель
№
11
Название детали
Сильфон
Заводской номер
40 0427
Количество на модель
№
12
Название детали
Воздуховод
Заводской номер
313506-05-10-20СП -20(SP)
Количество на модель
№
13
Название детали
Воздуховод
Заводской номер
313506-05-10СП(SP)
Количество на модель
№
13
Название детали
Кольцо 14x20 МН
Заводской номер
14x20 МН 4152-62
Количество на модель
№
14
Название детали
Пробка
Заводской номер
37 5430
Количество на модель
№
15
Название детали
Хомут
Заводской номер
125741
Количество на модель
№
16
Название детали
Патрубок СА
Заводской номер
СА 8051 (3030773)
Количество на модель
№
17
Название детали
Газовод
Заводской номер
3506-05-44-01-20СП -20(SP)
Количество на модель
№
18
Название детали
Газовод
Заводской номер
3506-05-44-01СП(SP)
Количество на модель
№
18
Название детали
Глушитель
Заводской номер
313506-05-20СП(SP)
Количество на модель
№
19
Название детали
Глушитель
Заводской номер
313506-05-20-20СП -20(SP)
Количество на модель
№
19
Название детали
Труба выпускная
Заводской номер
2002-05-26СП(SP)
Количество на модель
№
20
Название детали
Труба выпускная
Заводской номер
2002-05-26-20СП(SP)
Количество на модель
№
20
Название детали
Крышка с хомутом
Заводской номер
1102-05-37-01-20СП -20(SP)
Количество на модель
№
21
Название детали
Крышка с хомутом
Заводской номер
1102-05-37-01СП(SP)
Количество на модель
№
21
Название детали
Труба
Заводской номер
313506-05-22-20СП -20(SP)
Количество на модель
№
22
Название детали
Труба
Заводской номер
313506-05-22СП(SP)
Количество на модель
№
22
Название детали
Воздухозаборник
Заводской номер
5001-05-123СП(SP)
Количество на модель
№
23
Название детали
Воздухозаборник
Заводской номер
5001-05-123-20СП(SP)
Количество на модель
№
23
Название детали
Воздухоочиститель циклонный
Заводской номер
313506-05-14-20СП -20(SP)
Количество на модель
№
24
Название детали
Воздухоочиститель циклонный
Заводской номер
313506-05-14СП(SP)
Количество на модель
№
24
Название детали
Воздухоочиститель
Заводской номер
313506-05-13СП(SP)
Количество на модель
№
25
Название детали
Хомут
Заводской номер
313506-05-24СП(SP)
Количество на модель
№
26
Название детали
Хомут
Заводской номер
313506-05-24-20СП -20(SP)
Количество на модель
№
26
Название детали
Бугель
Заводской номер
2501-05-134-01СП(SP)
Количество на модель
№
27
Название детали
Бугель
Заводской номер
2501-05-134-01-20СП -20(SP)
Количество на модель
№
27
Название детали
Болт М
Заводской номер
Болт М8-6gx70
Количество на модель
№
28
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
№
29
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
30
Название детали
Хомут
Заводской номер
1102-05-31-01-20СП -20(SP)
Количество на модель
№
31
Название детали
Хомут
Заводской номер
1102-05-31-01СП(SP)
Количество на модель
№
31
Название детали
Компенсатор Du, Ru- SC- - SB
Заводской номер
Ду125, Ру-1 СК-067.000.00-01СБ
Количество на модель
№
32
Название детали
Бугель
Заводской номер
2506-05-134-20СП(SP)
Количество на модель
№
33
Название детали
Бугель
Заводской номер
2506-05-134СП(SP)
Количество на модель
№
33
Название детали
Газовод
Заводской номер
3506-05-45-01СП(SP)
Количество на модель
№
34
Название детали
Газовод
Заводской номер
3506-05-45-01-20СП -20(SP)
Количество на модель
№
34
Название детали
Хомут
Заводской номер
403-05-25-20
Количество на модель
№
35
Название детали
Хомут
Заводской номер
403-05-25
Количество на модель
№
35
Название детали
Клапан
Заводской номер
0602-05-46
Количество на модель
№
36
Название детали
Направляющая
Заводской номер
0602-05-32
Количество на модель
№
37
Название детали
Болт М8-6gx30
Заводской номер
Болт М8-6gx30
Количество на модель
№
38
Название детали
корпус
Заводской номер
0602-05-45
Количество на модель
№
39
Название детали
Болт Mx- x
Заводской номер
28 0360
Количество на модель
№
40
Название детали
Болт Mx- x
Заводской номер
28 0360-20
Количество на модель
№
40
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
41
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
№
41
Название детали
прокладка
Заводской номер
45 0033
Количество на модель
№
42
Название детали
прокладка
Заводской номер
45 0033-20
Количество на модель
№
42
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
№
43
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка систем воздухоочистки и выпуска | 313506-05-1СП(SP) | |||||||
| Установка систем воздухоочистки и выпуска | 313506-05-1-20СП(SP) | |||||||
| 1 | Хомут | 403-05-129СП(SP) | 1 | |||||
| 1 | Хомут | 403-05-129-20СП(SP) | 1 | |||||
| 2 | Кронштейн | 313506-05-26-20СП -20(SP) | 2 | |||||
| 2 | Кронштейн | 313506-05-26СП(SP) | 2 | |||||
| 3 | Шайба ГОСТ | 31 0230-20 | 3 | |||||
| 3 | Шайба ГОСТ | 31 0230 | 3 | |||||
| 4 | Шайба 12.ОТ | Шайба 12.ОТ | 4 | |||||
| 5 | Гайка М12x1,25 | Гайка М12x1,25 | 5 | |||||
| 6 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 6 | |||||
| 7 | Хомут | 46-60-366СП(SP) | 7 | |||||
| 7 | Хомут | 46-60-366-20СП(SP) | 7 | |||||
| 8 | Шланговый хомут DIN- / W2 | DIN 3017-AS40-60/ 12C7-W2 | 8 | |||||
| 9 | Рукав | 46 1401-21 | 9 | |||||
| 9 | Рукав | 46 1401-21-20 | 9 | |||||
| 10 | Воздуховод | 313506-05-11-20СП -20(SP) | 10 | |||||
| 10 | Воздуховод | 313506-05-11СП(SP) | 10 | |||||
| 11 | Индикатор засоренности воздушного фильтра СА | СА 8007 (178957) | 11 | |||||
| 12 | Сильфон | 40 0427 | 12 | |||||
| 13 | Воздуховод | 313506-05-10-20СП -20(SP) | 13 | |||||
| 13 | Воздуховод | 313506-05-10СП(SP) | 13 | |||||
| 14 | Кольцо 14x20 МН | 14x20 МН 4152-62 | 14 | |||||
| 15 | Пробка | 37 5430 | 15 | |||||
| 16 | Хомут | 125741 | 16 | |||||
| 17 | Патрубок СА | СА 8051 (3030773) | 17 | |||||
| 18 | Газовод | 3506-05-44-01-20СП -20(SP) | 18 | |||||
| 18 | Газовод | 3506-05-44-01СП(SP) | 18 | |||||
| 19 | Глушитель | 313506-05-20СП(SP) | 19 | |||||
| 19 | Глушитель | 313506-05-20-20СП -20(SP) | 19 | |||||
| 20 | Труба выпускная | 2002-05-26СП(SP) | 20 | |||||
| 20 | Труба выпускная | 2002-05-26-20СП(SP) | 20 | |||||
| 21 | Крышка с хомутом | 1102-05-37-01-20СП -20(SP) | 21 | |||||
| 21 | Крышка с хомутом | 1102-05-37-01СП(SP) | 21 | |||||
| 22 | Труба | 313506-05-22-20СП -20(SP) | 22 | |||||
| 22 | Труба | 313506-05-22СП(SP) | 22 | |||||
| 23 | Воздухозаборник | 5001-05-123СП(SP) | 23 | |||||
| 23 | Воздухозаборник | 5001-05-123-20СП(SP) | 23 | |||||
| 24 | Воздухоочиститель циклонный | 313506-05-14-20СП -20(SP) | 24 | |||||
| 24 | Воздухоочиститель циклонный | 313506-05-14СП(SP) | 24 | |||||
| 25 | Воздухоочиститель | 313506-05-13СП(SP) | 25 | |||||
| 26 | Хомут | 313506-05-24СП(SP) | 26 | |||||
| 26 | Хомут | 313506-05-24-20СП -20(SP) | 26 | |||||
| 27 | Бугель | 2501-05-134-01СП(SP) | 27 | |||||
| 27 | Бугель | 2501-05-134-01-20СП -20(SP) | 27 | |||||
| 28 | Болт М | Болт М8-6gx70 | 28 | |||||
| 29 | Гайка М8 | Гайка М8 | 29 | |||||
| 30 | Шайба 8Т | Шайба 8Т | 30 | |||||
| 31 | Хомут | 1102-05-31-01-20СП -20(SP) | 31 | |||||
| 31 | Хомут | 1102-05-31-01СП(SP) | 31 | |||||
| 32 | Компенсатор Du, Ru- SC- - SB | Ду125, Ру-1 СК-067.000.00-01СБ | 32 | |||||
| 33 | Бугель | 2506-05-134-20СП(SP) | 33 | |||||
| 33 | Бугель | 2506-05-134СП(SP) | 33 | |||||
| 34 | Газовод | 3506-05-45-01СП(SP) | 34 | |||||
| 34 | Газовод | 3506-05-45-01-20СП -20(SP) | 34 | |||||
| 35 | Хомут | 403-05-25-20 | 35 | |||||
| 35 | Хомут | 403-05-25 | 35 | |||||
| 36 | Клапан | 0602-05-46 | 36 | |||||
| 37 | Направляющая | 0602-05-32 | 37 | |||||
| 38 | Болт М8-6gx30 | Болт М8-6gx30 | 38 | |||||
| 39 | корпус | 0602-05-45 | 39 | |||||
| 40 | Болт Mx- x | 28 0360 | 40 | |||||
| 40 | Болт Mx- x | 28 0360-20 | 40 | |||||
| 41 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 41 | |||||
| 41 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 41 | |||||
| 42 | прокладка | 45 0033 | 42 | |||||
| 42 | прокладка | 45 0033-20 | 42 | |||||
| 43 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 43 | |||||
| 43 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 43 |
