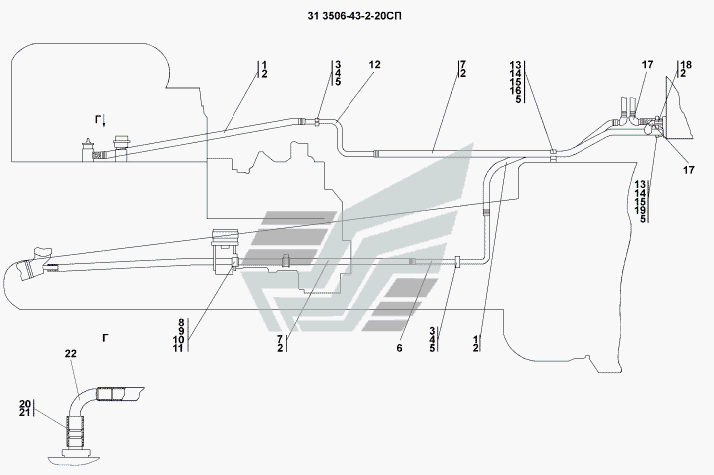

- П Установка системы подогрева
100%
Название детали
Рукав
Заводской номер
46 0901-19
Количество на модель
№
1
Название детали
Рукав
Заводской номер
46 0901-19-20
Количество на модель
№
1
Название детали
Шланговый хомут AS30- / W2
Заводской номер
DIN3017-AS30-45/ 12C7-W2
Количество на модель
№
2
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
№
3
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
№
4
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
313506-43-30СП(SP)
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
313506-43-30-20СП -20(SP)
Количество на модель
№
6
Название детали
Рукав
Заводской номер
46 0901-25
Количество на модель
№
7
Название детали
Рукав
Заводской номер
46 0901-25-20
Количество на модель
№
7
Название детали
прокладка
Заводской номер
700-40-6684
Количество на модель
№
8
Название детали
Хомутик
Заводской номер
41 5355
Количество на модель
№
9
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
№
10
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
11
Название детали
Трубопровод
Заводской номер
2502-43-86СП(SP)
Количество на модель
№
12
Название детали
Трубопровод
Заводской номер
2502-43-86-20СП(SP)
Количество на модель
№
12
Название детали
Прижим
Заводской номер
2502-43-107
Количество на модель
№
13
Название детали
Втулка
Заводской номер
2502-43-108
Количество на модель
№
14
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
№
15
Название детали
Болт M12x6gx60
Заводской номер
Болт М12x6gx60
Количество на модель
№
16
Название детали
Переходник
Заводской номер
2502-43-90СП(SP)
Количество на модель
№
17
Название детали
Рукав
Заводской номер
46 0901-01-20
Количество на модель
№
18
Название детали
Рукав
Заводской номер
46 0901-01
Количество на модель
№
18
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0365
Количество на модель
№
19
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0365-20
Количество на модель
№
19
Название детали
Рукав
Заводской номер
46 1201-01-20
Количество на модель
№
20
Название детали
Рукав
Заводской номер
46 1201-01
Количество на модель
№
20
Название детали
Шланговый хомут AS20- / W2
Заводской номер
DIN3017-AS40-60/ 12C7-W2
Количество на модель
№
21
Название детали
Трубопровод
Заводской номер
313506-43-31СП(SP)
Количество на модель
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 46 0901-19 | 1 | |||||
| 1 | Рукав | 46 0901-19-20 | 1 | |||||
| 2 | Шланговый хомут AS30- / W2 | DIN3017-AS30-45/ 12C7-W2 | 2 | |||||
| 3 | Прижим | 2502-43-79 | 3 | |||||
| 4 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 4 | |||||
| 5 | Шайба ОТ | Шайба 12 ОТ | 5 | |||||
| 6 | Трубопровод | 313506-43-30СП(SP) | 6 | |||||
| 6 | Трубопровод | 313506-43-30-20СП -20(SP) | 6 | |||||
| 7 | Рукав | 46 0901-25 | 7 | |||||
| 7 | Рукав | 46 0901-25-20 | 7 | |||||
| 8 | прокладка | 700-40-6684 | 8 | |||||
| 9 | Хомутик | 41 5355 | 9 | |||||
| 10 | Болт М8-6gx16 | Болт М8-6gx16 | 10 | |||||
| 11 | Шайба 8Т | Шайба 8Т | 11 | |||||
| 12 | Трубопровод | 2502-43-86СП(SP) | 12 | |||||
| 12 | Трубопровод | 2502-43-86-20СП(SP) | 12 | |||||
| 13 | Прижим | 2502-43-107 | 13 | |||||
| 14 | Втулка | 2502-43-108 | 14 | |||||
| 15 | Прокладка | 700-40-6684-03 | 15 | |||||
| 16 | Болт M12x6gx60 | Болт М12x6gx60 | 16 | |||||
| 17 | Переходник | 2502-43-90СП(SP) | 17 | |||||
| 18 | Рукав | 46 0901-01-20 | 18 | |||||
| 18 | Рукав | 46 0901-01 | 18 | |||||
| 19 | Болт Мх- х ГОСТ | 28 0365 | 19 | |||||
| 19 | Болт Мх- х ГОСТ | 28 0365-20 | 19 | |||||
| 20 | Рукав | 46 1201-01-20 | 20 | |||||
| 20 | Рукав | 46 1201-01 | 20 | |||||
| 21 | Шланговый хомут AS20- / W2 | DIN3017-AS40-60/ 12C7-W2 | 21 | |||||
| 22 | Трубопровод | 313506-43-31СП(SP) | 22 |
