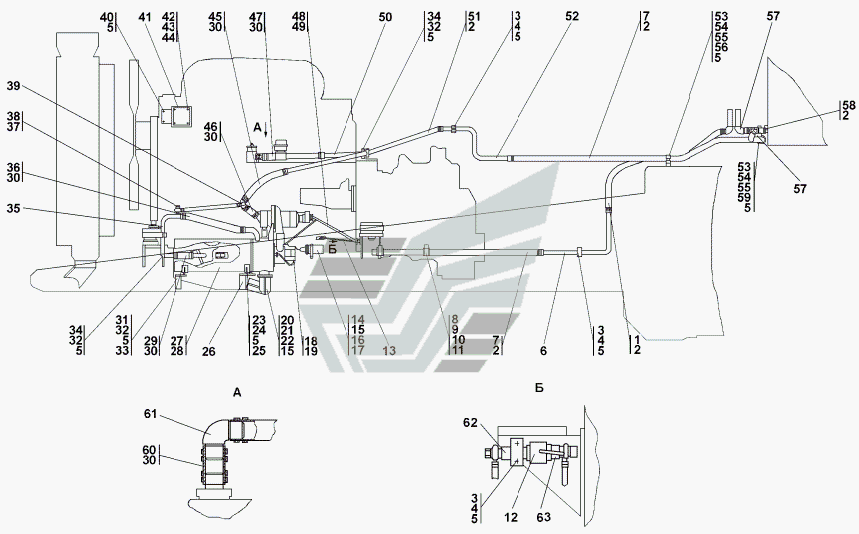

- П Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
313506-43-2СП(SP)
Количество на модель
№
Название детали
Установка системы подогрева
Заводской номер
313506-43-2-20СП(SP)
Количество на модель
№
Название детали
Рукав
Заводской номер
46 0901-19
Количество на модель
№
1
Название детали
Рукав
Заводской номер
46 0901-19-20
Количество на модель
№
1
Название детали
Шланговый хомут AS30- / W2
Заводской номер
DIN3017-AS30-45/ 12C7-W2
Количество на модель
№
2
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
№
3
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
№
4
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
313506-43-30-20СП -20(SP)
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
313506-43-30СП(SP)
Количество на модель
№
6
Название детали
Рукав
Заводской номер
46 0901-25
Количество на модель
№
7
Название детали
Рукав
Заводской номер
46 0901-25-20
Количество на модель
№
7
Название детали
прокладка
Заводской номер
700-40-6684
Количество на модель
№
8
Название детали
Хомутик
Заводской номер
415355
Количество на модель
№
9
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
№
10
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
11
Название детали
Кран шаровой, ЦИУР
Заводской номер
0,63/15 ЦИУР 494647001
Количество на модель
№
12
Название детали
Рукав
Заводской номер
403-43-461СП(SP)
Количество на модель
№
13
Название детали
Болт М6-6gx16
Заводской номер
Болт М6-6gx16
Количество на модель
№
14
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
№
15
Название детали
Коммутатор транзисторный 9301.3734
Заводской номер
9301.3734
Количество на модель
№
16
Название детали
Модуль зажигания отопителя
Заводской номер
Модуль зажигания отопителя
Количество на модель
№
17
Название детали
Провод ВН
Заводской номер
312505-10-107СП(SP)
Количество на модель
№
18
Название детали
Наконечник свечной с помехоподавите- лем СЭ-
Заводской номер
СЭ-12
Количество на модель
№
19
Название детали
Газовод
Заводской номер
313506-43-32СП(SP)
Количество на модель
№
20
Название детали
Болт М
Заводской номер
Болт М6-6gx25
Количество на модель
№
21
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
№
22
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
№
23
Название детали
Гайка М12x1,25
Заводской номер
Гайка М12x1,25
Количество на модель
№
24
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
25
Название детали
Опора
Заводской номер
3502-43-208СП(SP)
Количество на модель
№
26
Название детали
Подогреватель ПЖД- И
Заводской номер
ПЖД-600И 1015008-02
Количество на модель
№
27
Название детали
Подогреватель ПЖД- И
Заводской номер
ПЖД-600И 1015008-01
Количество на модель
№
28
Название детали
Рукав
Заводской номер
46 1201-06
Количество на модель
№
29
Название детали
Шланговый хомут AS20- / W2
Заводской номер
DIN3017-AS40-60/ 12C7-W2
Количество на модель
№
30
Название детали
Опора
Заводской номер
3502-43-209СП(SP)
Количество на модель
№
31
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx35
Количество на модель
№
32
Название детали
Шайба ГОСТ
Заводской номер
31 0230
Количество на модель
№
33
Название детали
Фланец
Заводской номер
404-43-87
Количество на модель
№
34
Название детали
Трубопровод
Заводской номер
3506-43-31СП(SP)
Количество на модель
№
35
Название детали
Рукав
Заводской номер
46 0201-23
Количество на модель
№
36
Название детали
Зажимной болт
Заводской номер
700-41 -2622
Количество на модель
№
37
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
№
38
Название детали
Трубопровод
Заводской номер
0602-43-35СП(SP)
Количество на модель
№
39
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
№
40
Название детали
корпус
Заводской номер
312505-43-17-01СП (SP)
Количество на модель
№
41
Название детали
Винт ВМ
Заводской номер
Винт ВМ5-6gx12
Количество на модель
№
42
Название детали
Шайба 5
Заводской номер
Шайба 5
Количество на модель
№
43
Название детали
Щиток управления ПЖД-600И-1015410
Заводской номер
ПЖД-600И-1015410
Количество на модель
№
44
Название детали
Рукав
Заводской номер
46 1201-17
Количество на модель
№
45
Название детали
Рукав
Заводской номер
46 1201-04
Количество на модель
№
46
Название детали
Рукав
Заводской номер
46 1201-27
Количество на модель
№
47
Название детали
Рукав
Заводской номер
2706-43-14СП(SP)
Количество на модель
№
48
Название детали
Шланговый хомут DIN3017- АS20- / W2
Заводской номер
DIN3017-АS20-32/ 12C7-W2
Количество на модель
№
49
Название детали
Трубопровод
Заводской номер
313506-43-19СП(SP)
Количество на модель
№
50
Название детали
Рукав
Заводской номер
46 0901-13
Количество на модель
№
51
Название детали
Трубопровод
Заводской номер
2502-43-86-20СП(SP)
Количество на модель
№
52
Название детали
Трубопровод
Заводской номер
2502-43-86СП(SP)
Количество на модель
№
52
Название детали
Прижим
Заводской номер
2502-43-107
Количество на модель
№
53
Название детали
Втулка
Заводской номер
2502-43-108
Количество на модель
№
54
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
№
55
Название детали
Болт M12x6gx60
Заводской номер
Болт М12x6gx60
Количество на модель
№
56
Название детали
Переходник
Заводской номер
2502-43-90СП(SP)
Количество на модель
№
57
Название детали
Рукав
Заводской номер
46 0901-01-20
Количество на модель
№
58
Название детали
Рукав
Заводской номер
46 0901-01
Количество на модель
№
58
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0365
Количество на модель
№
59
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0365-20
Количество на модель
№
59
Название детали
Рукав
Заводской номер
46 1201-01
Количество на модель
№
60
Название детали
Рукав
Заводской номер
46 1201-01-20
Количество на модель
№
60
Название детали
Переходник
Заводской номер
2505-43-44СП(SP)
Количество на модель
№
61
Название детали
Переходник
Заводской номер
0602-54-3
Количество на модель
№
62
Название детали
Переходник
Заводской номер
0602-54-15
Количество на модель
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 313506-43-2СП(SP) | |||||||
| Установка системы подогрева | 313506-43-2-20СП(SP) | |||||||
| 1 | Рукав | 46 0901-19 | 1 | |||||
| 1 | Рукав | 46 0901-19-20 | 1 | |||||
| 2 | Шланговый хомут AS30- / W2 | DIN3017-AS30-45/ 12C7-W2 | 2 | |||||
| 3 | Прижим | 2502-43-79 | 3 | |||||
| 4 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 4 | |||||
| 5 | Шайба ОТ | Шайба 12 ОТ | 5 | |||||
| 6 | Трубопровод | 313506-43-30-20СП -20(SP) | 6 | |||||
| 6 | Трубопровод | 313506-43-30СП(SP) | 6 | |||||
| 7 | Рукав | 46 0901-25 | 7 | |||||
| 7 | Рукав | 46 0901-25-20 | 7 | |||||
| 8 | прокладка | 700-40-6684 | 8 | |||||
| 9 | Хомутик | 415355 | 9 | |||||
| 10 | Болт М8-6gx16 | Болт М8-6gx16 | 10 | |||||
| 11 | Шайба 8Т | Шайба 8Т | 11 | |||||
| 12 | Кран шаровой, ЦИУР | 0,63/15 ЦИУР 494647001 | 12 | |||||
| 13 | Рукав | 403-43-461СП(SP) | 13 | |||||
| 14 | Болт М6-6gx16 | Болт М6-6gx16 | 14 | |||||
| 15 | Шайба 6Т | Шайба 6Т | 15 | |||||
| 16 | Коммутатор транзисторный 9301.3734 | 9301.3734 | 16 | |||||
| 17 | Модуль зажигания отопителя | Модуль зажигания отопителя | 17 | |||||
| 18 | Провод ВН | 312505-10-107СП(SP) | 18 | |||||
| 19 | Наконечник свечной с помехоподавите- лем СЭ- | СЭ-12 | 19 | |||||
| 20 | Газовод | 313506-43-32СП(SP) | 20 | |||||
| 21 | Болт М | Болт М6-6gx25 | 21 | |||||
| 22 | Орех М | Гайка М6 | 22 | |||||
| 23 | Болт M12x1, | Болт М12x1,25-6gx25 | 23 | |||||
| 24 | Гайка М12x1,25 | Гайка М12x1,25 | 24 | |||||
| 25 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 25 | |||||
| 26 | Опора | 3502-43-208СП(SP) | 26 | |||||
| 27 | Подогреватель ПЖД- И | ПЖД-600И 1015008-02 | 27 | |||||
| 28 | Подогреватель ПЖД- И | ПЖД-600И 1015008-01 | 28 | |||||
| 29 | Рукав | 46 1201-06 | 29 | |||||
| 30 | Шланговый хомут AS20- / W2 | DIN3017-AS40-60/ 12C7-W2 | 30 | |||||
| 31 | Опора | 3502-43-209СП(SP) | 31 | |||||
| 32 | Болт M12x1, | Болт М12x1,25-6gx35 | 32 | |||||
| 33 | Шайба ГОСТ | 31 0230 | 33 | |||||
| 34 | Фланец | 404-43-87 | 34 | |||||
| 35 | Трубопровод | 3506-43-31СП(SP) | 35 | |||||
| 36 | Рукав | 46 0201-23 | 36 | |||||
| 37 | Зажимной болт | 700-41 -2622 | 37 | |||||
| 38 | Прокладка | 46-43-313 | 38 | |||||
| 39 | Трубопровод | 0602-43-35СП(SP) | 39 | |||||
| 40 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | 40 | |||||
| 41 | корпус | 312505-43-17-01СП (SP) | 41 | |||||
| 42 | Винт ВМ | Винт ВМ5-6gx12 | 42 | |||||
| 43 | Шайба 5 | Шайба 5 | 43 | |||||
| 44 | Щиток управления ПЖД-600И-1015410 | ПЖД-600И-1015410 | 44 | |||||
| 45 | Рукав | 46 1201-17 | 45 | |||||
| 46 | Рукав | 46 1201-04 | 46 | |||||
| 47 | Рукав | 46 1201-27 | 47 | |||||
| 48 | Рукав | 2706-43-14СП(SP) | 48 | |||||
| 49 | Шланговый хомут DIN3017- АS20- / W2 | DIN3017-АS20-32/ 12C7-W2 | 49 | |||||
| 50 | Трубопровод | 313506-43-19СП(SP) | 50 | |||||
| 51 | Рукав | 46 0901-13 | 51 | |||||
| 52 | Трубопровод | 2502-43-86-20СП(SP) | 52 | |||||
| 52 | Трубопровод | 2502-43-86СП(SP) | 52 | |||||
| 53 | Прижим | 2502-43-107 | 53 | |||||
| 54 | Втулка | 2502-43-108 | 54 | |||||
| 55 | Прокладка | 700-40-6684-03 | 55 | |||||
| 56 | Болт M12x6gx60 | Болт М12x6gx60 | 56 | |||||
| 57 | Переходник | 2502-43-90СП(SP) | 57 | |||||
| 58 | Рукав | 46 0901-01-20 | 58 | |||||
| 58 | Рукав | 46 0901-01 | 58 | |||||
| 59 | Болт Мх- х ГОСТ | 28 0365 | 59 | |||||
| 59 | Болт Мх- х ГОСТ | 28 0365-20 | 59 | |||||
| 60 | Рукав | 46 1201-01 | 60 | |||||
| 60 | Рукав | 46 1201-01-20 | 60 | |||||
| 61 | Переходник | 2505-43-44СП(SP) | 61 | |||||
| 62 | Переходник | 0602-54-3 | 62 | |||||
| 63 | Переходник | 0602-54-15 | 63 |
