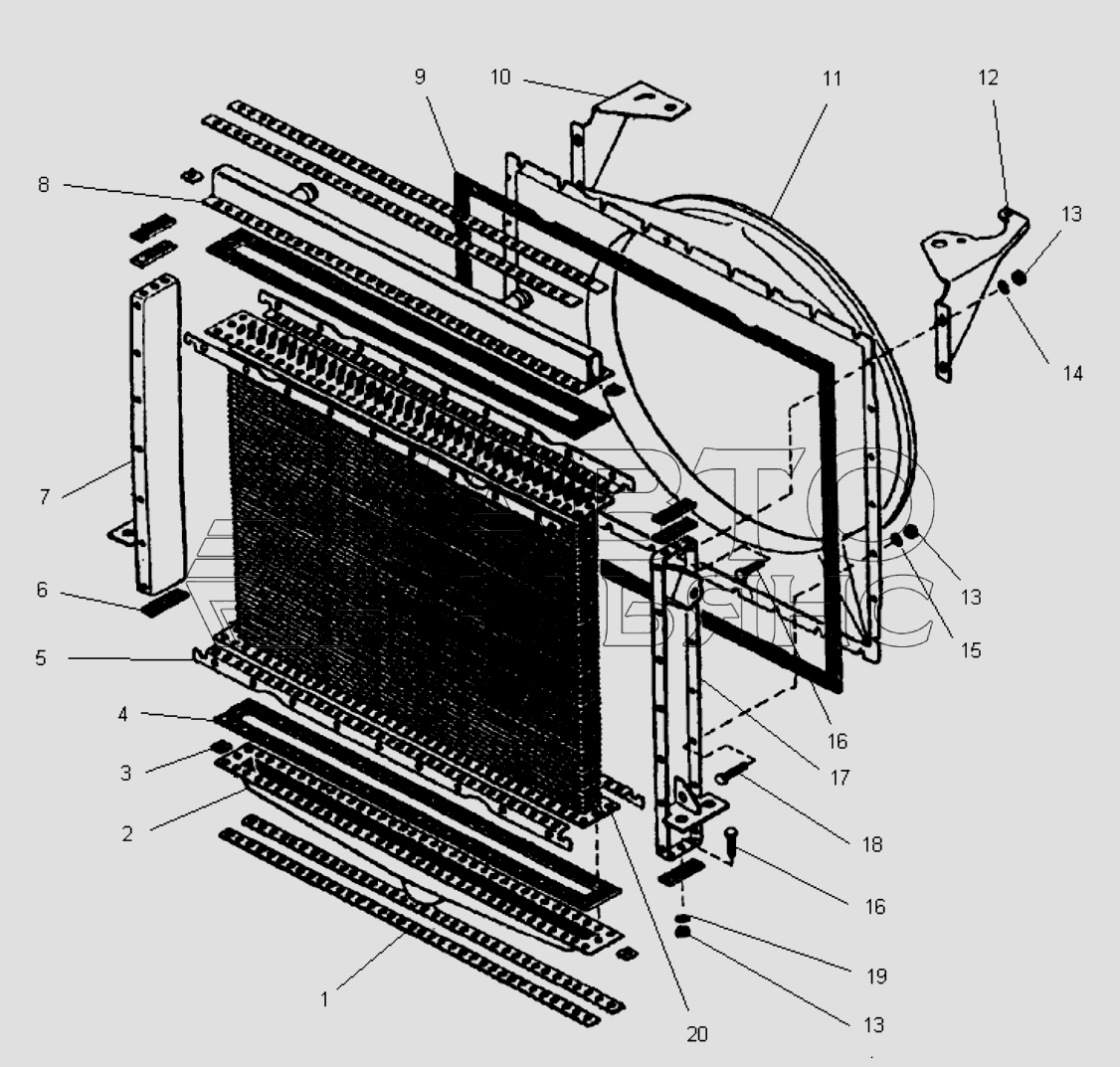

Радиатор водяной (К-703МА-12)
100%
Название детали
Накладка
Заводской номер
700.1301037
Количество на модель
4
№
1
Название детали
Бак радиатора нижний
Заводской номер
700.1301120
Количество на модель
1
№
2
Название детали
Планка
Заводской номер
700.1301045
Количество на модель
4
№
3
Название детали
Прокладка
Заводской номер
700.1301035
Количество на модель
2
№
4
Название детали
Угольник
Заводской номер
701.1301023-1
Количество на модель
4
№
5
Название детали
Прокладка
Заводской номер
700.1301036-1
Количество на модель
6
№
6
Название детали
Боковина правая
Заводской номер
700.1301070-2
Количество на модель
1
№
7
Название детали
Бак радиатора верхний
Заводской номер
700.1301180-1
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
701.1300025
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
700.1300049
Количество на модель
1
№
10
Название детали
Кожух вентилятора
Заводской номер
700.1309000-2
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
700.1300051
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
М8
Количество на модель
170
№
13
Название детали
Шайба ГОСТ 11371-78
Заводской номер
8.01.019
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
БолтМ8х25
Количество на модель
153
№
16
Название детали
Боковина левая
Заводской номер
700.1301060-2
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М8х20
Количество на модель
17
№
18
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
148
№
19
Название детали
Сердцевина радиатора
Заводской номер
700.1301020-2
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Накладка | 700.1301037 | 4 | 4 | 1 | |||
| 2 | Бак радиатора нижний | 700.1301120 | 1 | 1 | 2 | |||
| 3 | Планка | 700.1301045 | 4 | 4 | 3 | |||
| 4 | Прокладка | 700.1301035 | 2 | 2 | 4 | |||
| 5 | Угольник | 701.1301023-1 | 4 | 4 | 5 | |||
| 6 | Прокладка | 700.1301036-1 | 6 | 6 | 6 | |||
| 7 | Боковина правая | 700.1301070-2 | 1 | 1 | 7 | |||
| 8 | Бак радиатора верхний | 700.1301180-1 | 1 | 1 | 8 | |||
| 9 | Прокладка | 701.1300025 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 700.1300049 | 1 | 1 | 10 | |||
| 11 | Кожух вентилятора | 700.1309000-2 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 700.1300051 | 1 | 1 | 12 | |||
| 13 | Гайка | М8 | 170 | 170 | 13 | |||
| 14 | Шайба ГОСТ 11371-78 | 8.01.019 | 4 | 4 | 14 | |||
| 16 | Болт | БолтМ8х25 | 153 | 153 | 16 | |||
| 17 | Боковина левая | 700.1301060-2 | 1 | 1 | 17 | |||
| 18 | Болт | М8х20 | 17 | 17 | 18 | |||
| 19 | Шайба | 8.65Г | 148 | 148 | 19 | |||
| 20 | Сердцевина радиатора | 700.1301020-2 | 1 | 1 | 20 |
