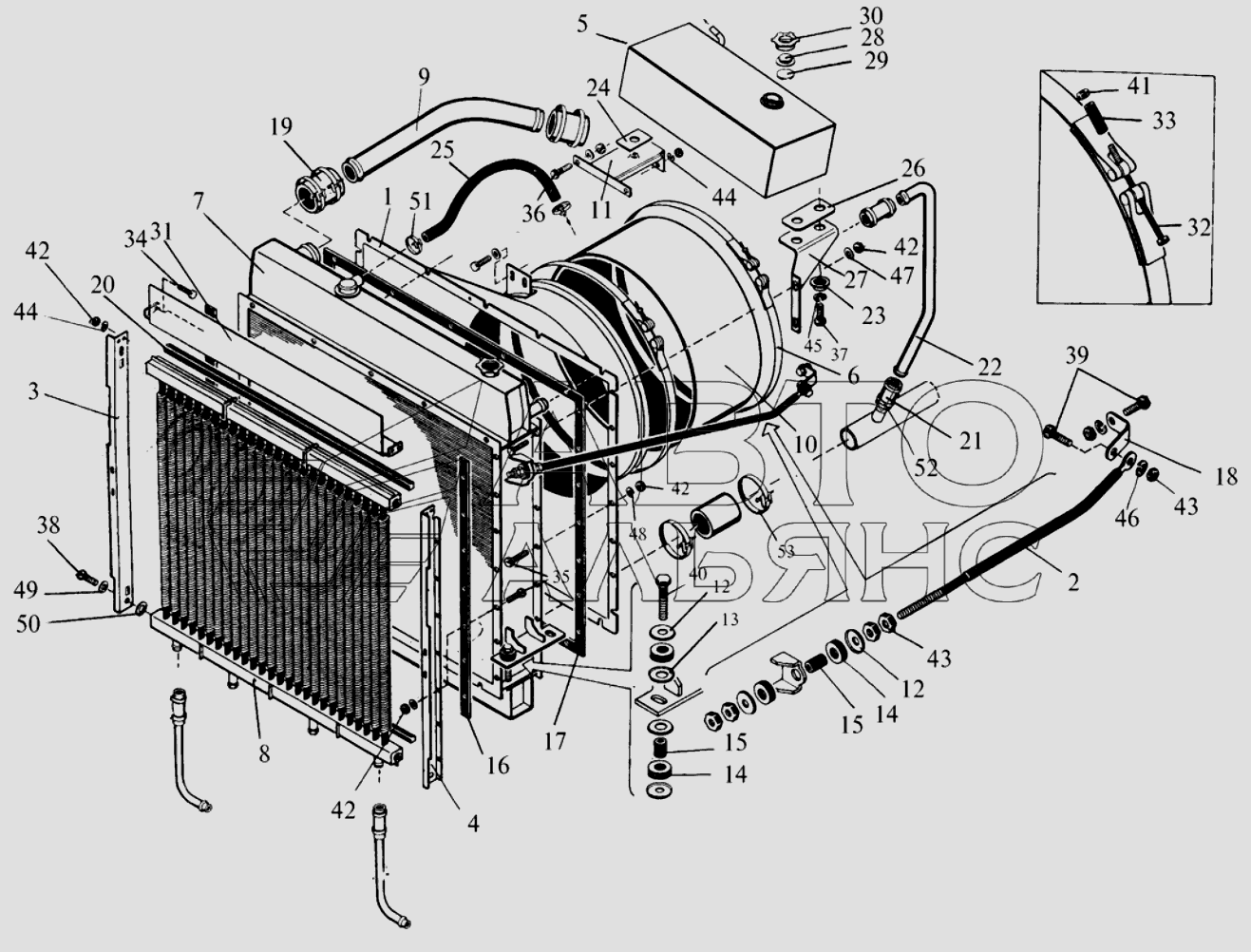

Система охлаждения двигателя (К-703М-12)
100%
Название детали
Кожух вентилятора
Заводской номер
2765015-1300010
Количество на модель
1
№
1
Название детали
Стяжка
Заводской номер
2765015-1300020
Количество на модель
2
№
2
Название детали
Боковина правая
Заводской номер
2765015-1300030
Количество на модель
1
№
3
Название детали
Боковина левая
Заводской номер
2765015-1300040
Количество на модель
1
№
4
Название детали
Бак резервный
Заводской номер
2256010-1300030-1
Количество на модель
1
№
5
Название детали
Лента
Заводской номер
2256010-1300050
Количество на модель
2
№
6
Название детали
Радиатор
Заводской номер
2256010-1301000-1
Количество на модель
1
№
7
Название детали
Радиатор масляный
Заводской номер
702.1405000
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
2765015-1300011
Количество на модель
1
№
9
Название детали
Кожух
Заводской номер
2765015-1300012
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
2765015-1300013
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
700.1300027
Количество на модель
12
№
12
Название детали
Шайба
Заводской номер
700.1300027-1
Количество на модель
8
№
13
Название детали
Кольцо
Заводской номер
700.1300028
Количество на модель
12
№
14
Название детали
Втулка
Заводской номер
700.1300029
Количество на модель
6
№
15
Название детали
прокладка
Заводской номер
700.1400016
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
701.1300025
Количество на модель
1
№
17
Название детали
Угольник
Заводской номер
701.1300042
Количество на модель
2
№
18
Название детали
Трубка
Заводской номер
701.1303047
Количество на модель
3
№
19
Название детали
Прокладка
Заводской номер
701.1301027
Количество на модель
2
№
20
Название детали
Шланг
Заводской номер
701.1504065-2
Количество на модель
2
№
21
Название детали
Труба
Заводской номер
2256010-1300011
Количество на модель
1
№
22
Название детали
Упор
Заводской номер
2256010-1300019
Количество на модель
3
№
23
Название детали
Прокладка
Заводской номер
2256010-1300021
Количество на модель
1
№
24
Название детали
Трубка
Заводской номер
2256010-1300022
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
2256010-1300023
Количество на модель
1
№
26
Название детали
Кронштейн
Заводской номер
2256010-1300024
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
2256010-1300026
Количество на модель
1
№
28
Название детали
Прокладка
Заводской номер
2256010-1300027
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
2256010-1300028-5
Количество на модель
1
№
30
Название детали
Крышка
Заводской номер
2256010-1300039
Количество на модель
1
№
31
Название детали
Стяжка
Заводской номер
2256010-1300041
Количество на модель
2
№
32
Название детали
Втулка
Заводской номер
2256010-1300045
Количество на модель
2
№
33
Название детали
Болт
Заводской номер
М8х16
Количество на модель
4
№
34
Название детали
Болт
Заводской номер
М8х20
Количество на модель
32
№
35
Название детали
Болт
Заводской номер
БолтМ8х25
Количество на модель
2
№
36
Название детали
Болт
Заводской номер
М10х20
Количество на модель
3
№
37
Название детали
Болт
Заводской номер
3М10х20
Количество на модель
4
№
38
Название детали
Болт
Заводской номер
М12х30
Количество на модель
4
№
39
Название детали
Болт
Заводской номер
3М12х55
Количество на модель
4
№
40
Название детали
Гайка
Заводской номер
М6
Количество на модель
4
№
41
Название детали
Гайка
Заводской номер
М8
Количество на модель
38
№
42
Название детали
Орех
Заводской номер
М12
Количество на модель
12
№
43
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
6
№
44
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
3
№
45
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
4
№
46
Название детали
Шайба ГОСТ 11371-78
Заводской номер
8.01.019
Количество на модель
20
№
47
Название детали
Шайба ГОСТ 11371-78
Заводской номер
10.01.019
Количество на модель
4
№
49
Название детали
Шайба ГОСТ 11371-78
Заводской номер
12.01.019
Количество на модель
8
№
50
Название детали
Хомут
Заводской номер
21-25-3
Количество на модель
2
№
51
Название детали
Хомут
Заводской номер
38-44-3
Количество на модель
4
№
52
Название детали
Хомут
Заводской номер
88-96-3
Количество на модель
6
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух вентилятора | 2765015-1300010 | 1 | 1 | 1 | |||
| 2 | Стяжка | 2765015-1300020 | 2 | 2 | 2 | |||
| 3 | Боковина правая | 2765015-1300030 | 1 | 1 | 3 | |||
| 4 | Боковина левая | 2765015-1300040 | 1 | 1 | 4 | |||
| 5 | Бак резервный | 2256010-1300030-1 | 1 | 1 | 5 | |||
| 6 | Лента | 2256010-1300050 | 2 | 2 | 6 | |||
| 7 | Радиатор | 2256010-1301000-1 | 1 | 1 | 7 | |||
| 8 | Радиатор масляный | 702.1405000 | 1 | 1 | 8 | |||
| 9 | Труба | 2765015-1300011 | 1 | 1 | 9 | |||
| 10 | Кожух | 2765015-1300012 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 2765015-1300013 | 1 | 1 | 11 | |||
| 12 | Шайба | 700.1300027 | 12 | 12 | 12 | |||
| 13 | Шайба | 700.1300027-1 | 8 | 8 | 13 | |||
| 14 | Кольцо | 700.1300028 | 12 | 12 | 14 | |||
| 15 | Втулка | 700.1300029 | 6 | 6 | 15 | |||
| 16 | прокладка | 700.1400016 | 2 | 2 | 16 | |||
| 17 | Прокладка | 701.1300025 | 1 | 1 | 17 | |||
| 18 | Угольник | 701.1300042 | 2 | 2 | 18 | |||
| 19 | Трубка | 701.1303047 | 3 | 3 | 19 | |||
| 20 | Прокладка | 701.1301027 | 2 | 2 | 20 | |||
| 21 | Шланг | 701.1504065-2 | 2 | 2 | 21 | |||
| 22 | Труба | 2256010-1300011 | 1 | 1 | 22 | |||
| 23 | Упор | 2256010-1300019 | 3 | 3 | 23 | |||
| 24 | Прокладка | 2256010-1300021 | 1 | 1 | 24 | |||
| 25 | Трубка | 2256010-1300022 | 1 | 1 | 25 | |||
| 26 | Прокладка | 2256010-1300023 | 1 | 1 | 26 | |||
| 27 | Кронштейн | 2256010-1300024 | 1 | 1 | 27 | |||
| 28 | Крышка | 2256010-1300026 | 1 | 1 | 28 | |||
| 29 | Прокладка | 2256010-1300027 | 1 | 1 | 29 | |||
| 30 | Крышка | 2256010-1300028-5 | 1 | 1 | 30 | |||
| 31 | Крышка | 2256010-1300039 | 1 | 1 | 31 | |||
| 32 | Стяжка | 2256010-1300041 | 2 | 2 | 32 | |||
| 33 | Втулка | 2256010-1300045 | 2 | 2 | 33 | |||
| 34 | Болт | М8х16 | 4 | 4 | 34 | |||
| 35 | Болт | М8х20 | 32 | 32 | 35 | |||
| 36 | Болт | БолтМ8х25 | 2 | 2 | 36 | |||
| 37 | Болт | М10х20 | 3 | 3 | 37 | |||
| 38 | Болт | 3М10х20 | 4 | 4 | 38 | |||
| 39 | Болт | М12х30 | 4 | 4 | 39 | |||
| 40 | Болт | 3М12х55 | 4 | 4 | 40 | |||
| 41 | Гайка | М6 | 4 | 4 | 41 | |||
| 42 | Гайка | М8 | 38 | 38 | 42 | |||
| 43 | Орех | М12 | 12 | 12 | 43 | |||
| 44 | Шайба | 8.65Г | 6 | 6 | 44 | |||
| 45 | Шайба | 10.65Г | 3 | 3 | 45 | |||
| 46 | Шайба | 12.65Г | 4 | 4 | 46 | |||
| 47 | Шайба ГОСТ 11371-78 | 8.01.019 | 20 | 20 | 47 | |||
| 49 | Шайба ГОСТ 11371-78 | 10.01.019 | 4 | 4 | 49 | |||
| 50 | Шайба ГОСТ 11371-78 | 12.01.019 | 8 | 8 | 50 | |||
| 51 | Хомут | 21-25-3 | 2 | 2 | 51 | |||
| 52 | Хомут | 38-44-3 | 4 | 4 | 52 | |||
| 53 | Хомут | 88-96-3 | 6 | 6 | 53 |
