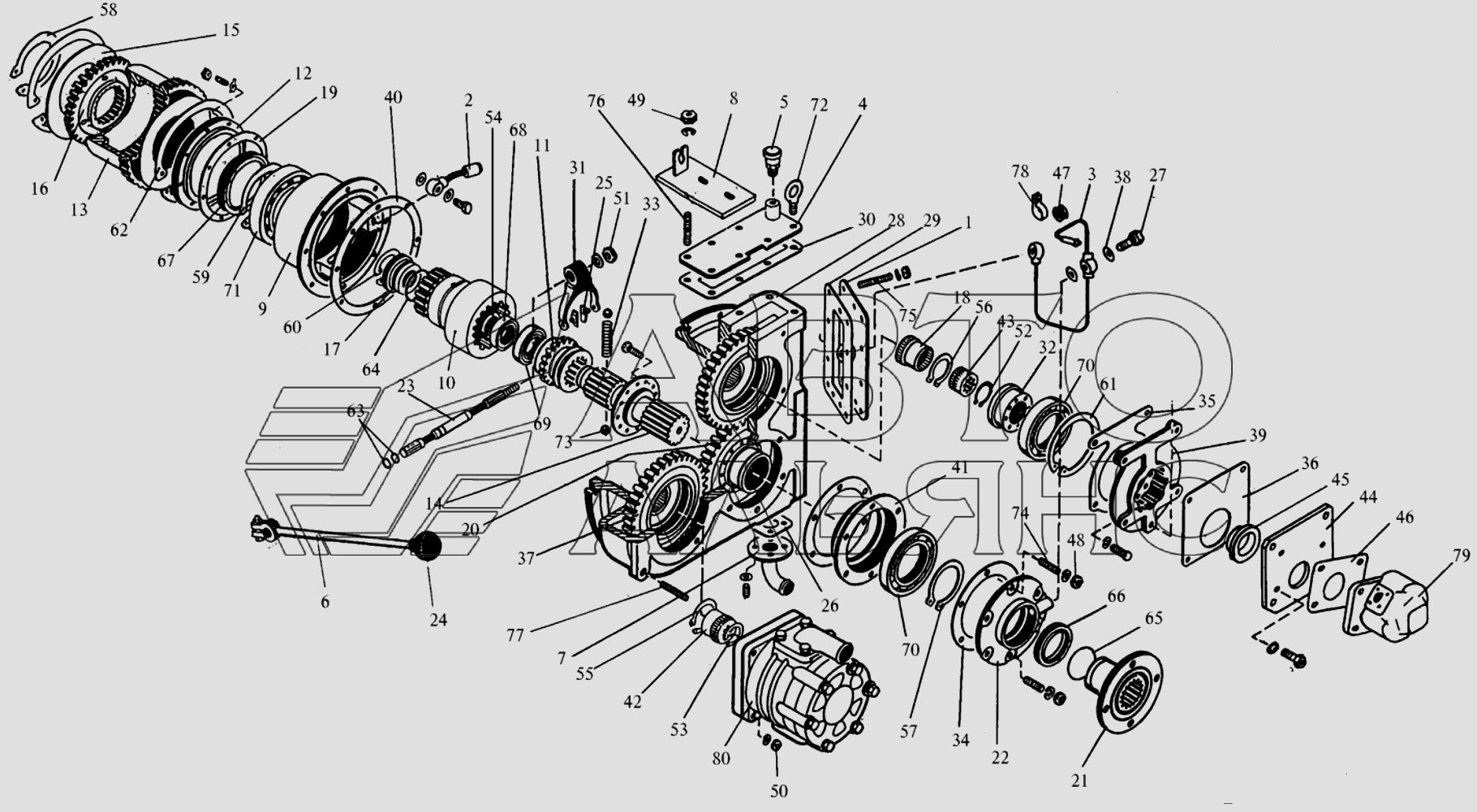

Редуктор привода насосов (К-703МА-12 / К-703М-12)
100%
Название детали
Крышка
Заводской номер
744Р-1602010
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
744Р-1602020
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
744Р-1602030
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
744Р-1602040
Количество на модель
1
№
4
Название детали
Сапун
Заводской номер
700.4202050
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
700А.0016100-1
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
700А.1602110
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
744-1600030
Количество на модель
1
№
8
Название детали
Стакан
Заводской номер
744Р-1602011
Количество на модель
1
№
9
Название детали
Вал-муфта
Заводской номер
744Р-1602012
Количество на модель
1
№
10
Название детали
Муфта
Заводской номер
744Р-1602013
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
744Р-1602014
Количество на модель
1
№
12
Название детали
Муфта наружная
Заводской номер
744Р-1602015
Количество на модель
1
№
13
Название детали
Вал
Заводской номер
744Р-1602016
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
744Р-1602017
Количество на модель
2
№
15
Название детали
Муфта внутренняя
Заводской номер
744Р-1602018
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
744Р-1602019
Количество на модель
1
№
17
Название детали
Муфта
Заводской номер
744Р-1602022
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
744Р-1602031
Количество на модель
1
№
19
Название детали
Шестерня
Заводской номер
744Р-1602032-01
Количество на модель
1
№
20
Название детали
Фланец
Заводской номер
744Р-1602033
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
744Р-1602034
Количество на модель
1
№
22
Название детали
Валик
Заводской номер
744Р-1602039
Количество на модель
1
№
23
Название детали
Шар
Заводской номер
700.3700011-1
Количество на модель
1
№
24
Название детали
Сухарь
Заводской номер
700.1701248
Количество на модель
2
№
25
Название детали
Прокладка
Заводской номер
700.1701251-1
Количество на модель
1
№
26
Название детали
Болт зажимной
Заводской номер
700.1100039
Количество на модель
3
№
27
Название детали
Картер
Заводской номер
700А.1602011-4
Количество на модель
1
№
28
Название детали
Картер
Заводской номер
700А.1602011-4-01
Количество на модель
1
№
28
Название детали
Прокладка
Заводской номер
700А.1602036
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
700А.1602037
Количество на модель
1
№
30
Название детали
Вилка
Заводской номер
700А.1602051
Количество на модель
1
№
31
Название детали
Втулка
Заводской номер
700А.1602054-1
Количество на модель
2
№
32
Название детали
Пружина
Заводской номер
700А.1602059
Количество на модель
1
№
33
Название детали
Прокладка
Заводской номер
700А.1602062
Количество на модель
2
№
34
Название детали
Прокладка
Заводской номер
700А.1602063-2
Количество на модель
2
№
35
Название детали
Прокладка
Заводской номер
700А.1602064-1
Количество на модель
2
№
36
Название детали
Шестерня
Заводской номер
744Р-1602041-01
Количество на модель
2
№
37
Название детали
Прокладка
Заводской номер
700А.4614092-1
Количество на модель
6
№
38
Название детали
Стакан
Заводской номер
702.1603107
Количество на модель
2
№
39
Название детали
Прокладка
Заводской номер
2256010-1600018
Количество на модель
1
№
40
Название детали
Стакан
Заводской номер
2256010-1600021
Количество на модель
1
№
41
Название детали
Муфта
Заводской номер
744Р-1600013
Количество на модель
1
№
42
Название детали
Муфта
Заводской номер
744Р-1600014
Количество на модель
1
№
43
Название детали
Проставка
Заводской номер
744Р-4600049
Количество на модель
1
№
44
Название детали
Втулка
Заводской номер
744Р-4600051
Количество на модель
1
№
45
Название детали
Прокладка
Заводской номер
744-1600022
Количество на модель
1
№
46
Название детали
Втулка
Заводской номер
700А.1100057
Количество на модель
1
№
47
Название детали
Гайка
Заводской номер
М8
Количество на модель
1
№
48
Название детали
Орех М
Заводской номер
ГайкаМ10
Количество на модель
35
№
49
Название детали
Орех
Заводской номер
М12
Количество на модель
8
№
50
Название детали
Гайка
Заводской номер
М16x1,5
Количество на модель
1
№
51
Название детали
Кольцо
Заводской номер
С25
Количество на модель
1
№
52
Название детали
Кольцо
Заводской номер
С34
Количество на модель
1
№
53
Название детали
Кольцо
Заводской номер
С35
Количество на модель
1
№
54
Название детали
Кольцо
Заводской номер
С45
Количество на модель
2
№
55
Название детали
Кольцо
Заводской номер
С55
Количество на модель
2
№
56
Название детали
Кольцо
Заводской номер
С90
Количество на модель
1
№
57
Название детали
Кольцо
Заводской номер
С105
Количество на модель
1
№
58
Название детали
Кольцо
Заводской номер
С110
Количество на модель
1
№
59
Название детали
КОЛЬЦО
Заводской номер
С80
Количество на модель
1
№
60
Название детали
Кольцо
Заводской номер
С140
Количество на модель
2
№
61
Название детали
Кольцо
Заводской номер
С215
Количество на модель
2
№
62
Название детали
Кольцо ГОСТ 9833-73
Заводской номер
016-020-25
Количество на модель
2
№
63
Название детали
Кольцо
Заводской номер
063-073-58
Количество на модель
1
№
64
Название детали
Кольцо
Заводской номер
070-076-36
Количество на модель
1
№
65
Название детали
Манжета
Заводской номер
2.1-85x100
Количество на модель
1
№
66
Название детали
Манжета
Заводской номер
2.1-110x135
Количество на модель
1
№
67
Название детали
Подшипник
Заводской номер
207
Количество на модель
1
№
68
Название детали
Подшипник
Заводской номер
308
Количество на модель
1
№
69
Название детали
Подшипник ГОСТ
Заводской номер
118
Количество на модель
3
№
70
Название детали
Подшипник
Заводской номер
122
Количество на модель
1
№
71
Название детали
Рым-болт
Заводской номер
Рым-болтM10
Количество на модель
2
№
72
Название детали
Мяч ГОСТ
Заводской номер
Б8-100
Количество на модель
2
№
73
Название детали
Шпилька
Заводской номер
ШпилькаМ8х25
Количество на модель
1
№
74
Название детали
Шпилька
Заводской номер
М10х22
Количество на модель
32
№
75
Название детали
Шпилька
Заводской номер
ШпилькаМ10х30
Количество на модель
5
№
76
Название детали
Болт
Заводской номер
М12х60
Количество на модель
8
№
77
Название детали
Скоба
Заводской номер
12.18.90
Количество на модель
1
№
78
Название детали
Насос
Заводской номер
НШ50А-3Л
Количество на модель
1
№
79
Название детали
Насос
Заводской номер
НШ100А-3Л
Количество на модель
1
№
80
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 744Р-1602010 | 1 | 1 | 1 | |||
| 2 | Труба | 744Р-1602020 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 744Р-1602030 | 1 | 1 | 3 | |||
| 4 | Крышка | 744Р-1602040 | 1 | 1 | 4 | |||
| 5 | Сапун | 700.4202050 | 1 | 1 | 5 | |||
| 6 | Рычаг | 700А.0016100-1 | 1 | 1 | 6 | |||
| 7 | Патрубок | 700А.1602110 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 744-1600030 | 1 | 1 | 8 | |||
| 9 | Стакан | 744Р-1602011 | 1 | 1 | 9 | |||
| 10 | Вал-муфта | 744Р-1602012 | 1 | 1 | 10 | |||
| 11 | Муфта | 744Р-1602013 | 1 | 1 | 11 | |||
| 12 | Крышка | 744Р-1602014 | 1 | 1 | 12 | |||
| 13 | Муфта наружная | 744Р-1602015 | 1 | 1 | 13 | |||
| 14 | Вал | 744Р-1602016 | 1 | 1 | 14 | |||
| 15 | Кольцо | 744Р-1602017 | 2 | 2 | 15 | |||
| 16 | Муфта внутренняя | 744Р-1602018 | 1 | 1 | 16 | |||
| 17 | Крышка | 744Р-1602019 | 1 | 1 | 17 | |||
| 18 | Муфта | 744Р-1602022 | 1 | 1 | 18 | |||
| 19 | Прокладка | 744Р-1602031 | 1 | 1 | 19 | |||
| 20 | Шестерня | 744Р-1602032-01 | 1 | 1 | 20 | |||
| 21 | Фланец | 744Р-1602033 | 1 | 1 | 21 | |||
| 22 | Крышка | 744Р-1602034 | 1 | 1 | 22 | |||
| 23 | Валик | 744Р-1602039 | 1 | 1 | 23 | |||
| 24 | Шар | 700.3700011-1 | 1 | 1 | 24 | |||
| 25 | Сухарь | 700.1701248 | 2 | 2 | 25 | |||
| 26 | Прокладка | 700.1701251-1 | 1 | 1 | 26 | |||
| 27 | Болт зажимной | 700.1100039 | 3 | 3 | 27 | |||
| 28 | Картер | 700А.1602011-4 | 1 | 1 | 28 | |||
| 28 | Картер | 700А.1602011-4-01 | 1 | 1 | 28 | |||
| 29 | Прокладка | 700А.1602036 | 1 | 1 | 29 | |||
| 30 | Прокладка | 700А.1602037 | 1 | 1 | 30 | |||
| 31 | Вилка | 700А.1602051 | 1 | 1 | 31 | |||
| 32 | Втулка | 700А.1602054-1 | 2 | 2 | 32 | |||
| 33 | Пружина | 700А.1602059 | 1 | 1 | 33 | |||
| 34 | Прокладка | 700А.1602062 | 2 | 2 | 34 | |||
| 35 | Прокладка | 700А.1602063-2 | 2 | 2 | 35 | |||
| 36 | Прокладка | 700А.1602064-1 | 2 | 2 | 36 | |||
| 37 | Шестерня | 744Р-1602041-01 | 2 | 2 | 37 | |||
| 38 | Прокладка | 700А.4614092-1 | 6 | 6 | 38 | |||
| 39 | Стакан | 702.1603107 | 2 | 2 | 39 | |||
| 40 | Прокладка | 2256010-1600018 | 1 | 1 | 40 | |||
| 41 | Стакан | 2256010-1600021 | 1 | 1 | 41 | |||
| 42 | Муфта | 744Р-1600013 | 1 | 1 | 42 | |||
| 43 | Муфта | 744Р-1600014 | 1 | 1 | 43 | |||
| 44 | Проставка | 744Р-4600049 | 1 | 1 | 44 | |||
| 45 | Втулка | 744Р-4600051 | 1 | 1 | 45 | |||
| 46 | Прокладка | 744-1600022 | 1 | 1 | 46 | |||
| 47 | Втулка | 700А.1100057 | 1 | 1 | 47 | |||
| 48 | Гайка | М8 | 1 | 1 | 48 | |||
| 49 | Орех М | ГайкаМ10 | 35 | 35 | 49 | |||
| 50 | Орех | М12 | 8 | 8 | 50 | |||
| 51 | Гайка | М16x1,5 | 1 | 1 | 51 | |||
| 52 | Кольцо | С25 | 1 | 1 | 52 | |||
| 53 | Кольцо | С34 | 1 | 1 | 53 | |||
| 54 | Кольцо | С35 | 1 | 1 | 54 | |||
| 55 | Кольцо | С45 | 2 | 2 | 55 | |||
| 56 | Кольцо | С55 | 2 | 2 | 56 | |||
| 57 | Кольцо | С90 | 1 | 1 | 57 | |||
| 58 | Кольцо | С105 | 1 | 1 | 58 | |||
| 59 | Кольцо | С110 | 1 | 1 | 59 | |||
| 60 | КОЛЬЦО | С80 | 1 | 1 | 60 | |||
| 61 | Кольцо | С140 | 2 | 2 | 61 | |||
| 62 | Кольцо | С215 | 2 | 2 | 62 | |||
| 63 | Кольцо ГОСТ 9833-73 | 016-020-25 | 2 | 2 | 63 | |||
| 64 | Кольцо | 063-073-58 | 1 | 1 | 64 | |||
| 65 | Кольцо | 070-076-36 | 1 | 1 | 65 | |||
| 66 | Манжета | 2.1-85x100 | 1 | 1 | 66 | |||
| 67 | Манжета | 2.1-110x135 | 1 | 1 | 67 | |||
| 68 | Подшипник | 207 | 1 | 1 | 68 | |||
| 69 | Подшипник | 308 | 1 | 1 | 69 | |||
| 70 | Подшипник ГОСТ | 118 | 3 | 3 | 70 | |||
| 71 | Подшипник | 122 | 1 | 1 | 71 | |||
| 72 | Рым-болт | Рым-болтM10 | 2 | 2 | 72 | |||
| 73 | Мяч ГОСТ | Б8-100 | 2 | 2 | 73 | |||
| 74 | Шпилька | ШпилькаМ8х25 | 1 | 1 | 74 | |||
| 75 | Шпилька | М10х22 | 32 | 32 | 75 | |||
| 76 | Шпилька | ШпилькаМ10х30 | 5 | 5 | 76 | |||
| 77 | Болт | М12х60 | 8 | 8 | 77 | |||
| 78 | Скоба | 12.18.90 | 1 | 1 | 78 | |||
| 79 | Насос | НШ50А-3Л | 1 | 1 | 79 | |||
| 80 | Насос | НШ100А-3Л | 1 | 1 | 80 |
