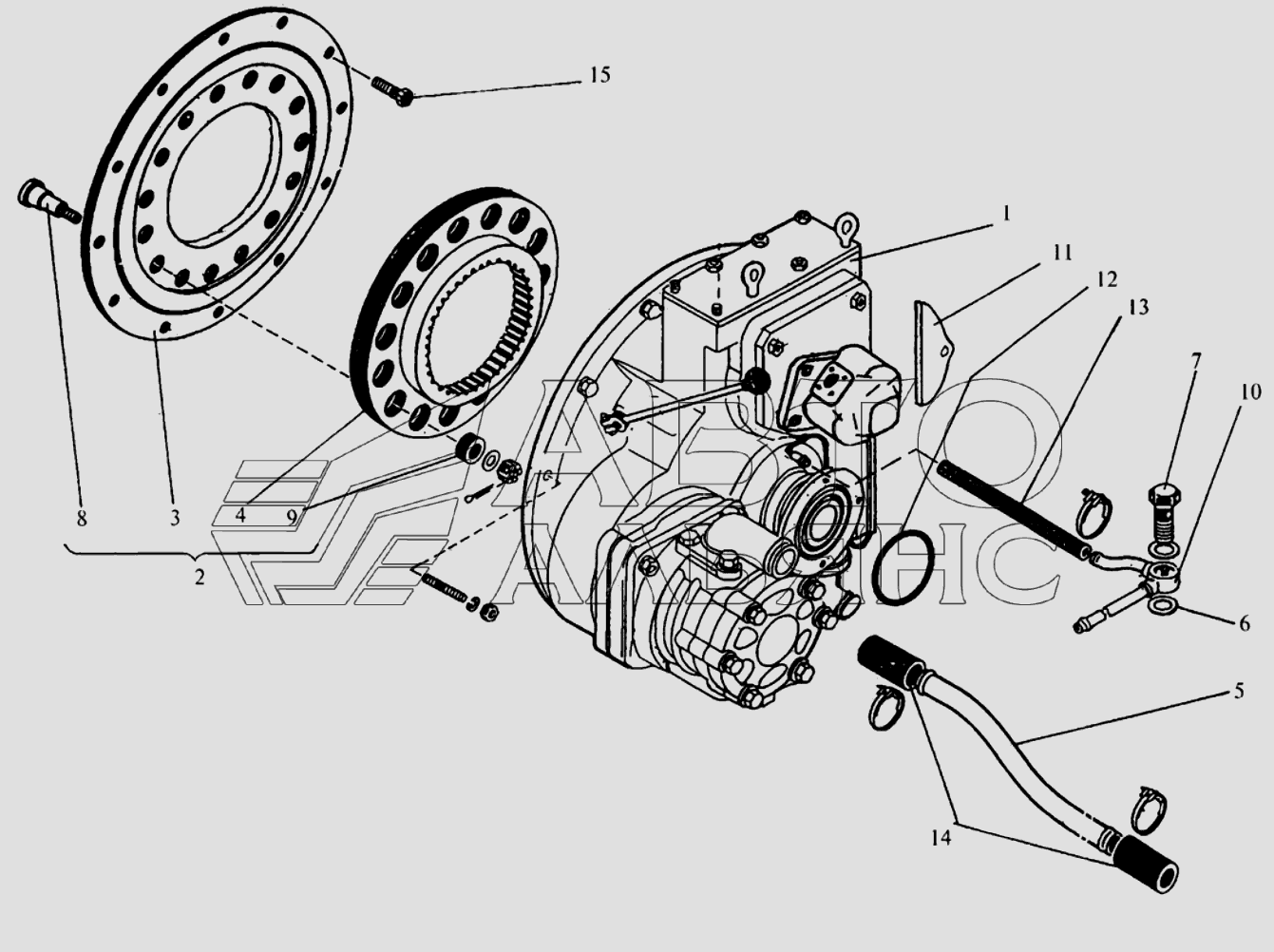

Установка редуктора с полужёсткой муфтой (К-703М-12)
100%
Название детали
Редуктор привода насосов
Заводской номер
744Р-1602000-02
Количество на модель
1
№
1
Название детали
Муфта полужёсткая
Заводской номер
744Р2-1600010
Количество на модель
1
№
2
Название детали
Диск
Заводской номер
744Р2-1600011
Количество на модель
1
№
3
Название детали
Муфта
Заводской номер
744Р-1600012
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
744Р2-1600005
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
700.1701413-1
Количество на модель
2
№
6
Название детали
Зажимной болт
Заводской номер
700.1724023-2
Количество на модель
1
№
7
Название детали
Палец
Заводской номер
700.0016016
Количество на модель
15
№
8
Название детали
Амортизатор
Заводской номер
700.0016017
Количество на модель
15
№
9
Название детали
Трубопровод
Заводской номер
2256010-1600050
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
744Р2-1600013
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
110-116-36
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
12х20-1,6
Количество на модель
№
13
Название детали
Рукав
Заводской номер
32х43-1,6
Количество на модель
№
14
Название детали
Болт
Заводской номер
3М10х30
Количество на модель
12
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редуктор привода насосов | 744Р-1602000-02 | 1 | 1 | 1 | |||
| 2 | Муфта полужёсткая | 744Р2-1600010 | 1 | 1 | 2 | |||
| 3 | Диск | 744Р2-1600011 | 1 | 1 | 3 | |||
| 4 | Муфта | 744Р-1600012 | 1 | 1 | 4 | |||
| 5 | Труба | 744Р2-1600005 | 1 | 1 | 5 | |||
| 6 | Прокладка | 700.1701413-1 | 2 | 2 | 6 | |||
| 7 | Зажимной болт | 700.1724023-2 | 1 | 1 | 7 | |||
| 8 | Палец | 700.0016016 | 15 | 15 | 8 | |||
| 9 | Амортизатор | 700.0016017 | 15 | 15 | 9 | |||
| 10 | Трубопровод | 2256010-1600050 | 1 | 1 | 10 | |||
| 11 | Крышка | 744Р2-1600013 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 110-116-36 | 1 | 1 | 12 | |||
| 13 | Рукав | 12х20-1,6 | 13 | |||||
| 14 | Рукав | 32х43-1,6 | 14 | |||||
| 15 | Болт | 3М10х30 | 12 | 12 | 15 |
