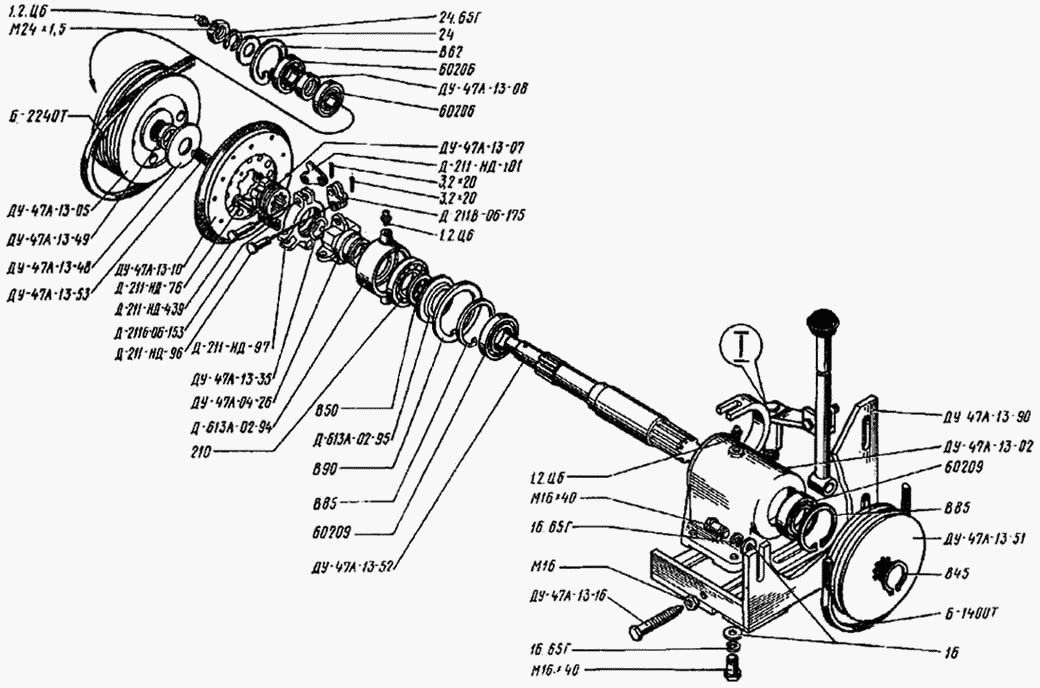

Привод вибратора ДУ- А- (часть )
100%
Название детали
Штырь
Заводской номер
Д-211-НД-439
Количество на модель
3
№
Название детали
Пружина
Заводской номер
ДУ-47А-13-53
Количество на модель
3
№
Название детали
Пружина
Заводской номер
Д-211Б-06-153
Количество на модель
1
№
Название детали
Подшипник
Заводской номер
60209
Количество на модель
2
№
Название детали
Подшипник
Заводской номер
60206
Количество на модель
2
№
Название детали
Подшипник
Заводской номер
210
Количество на модель
1
№
Название детали
Палец
Заводской номер
Д-211-НД-96
Количество на модель
6
№
Название детали
Отводка
Заводской номер
ДУ-47А-04-26
Количество на модель
1
№
Название детали
Обойма
Заводской номер
Д-613А-02-94
Количество на модель
1
№
Название детали
Ремень
Заводской номер
Б-1400-Т
Количество на модель
3
№
Название детали
Ремень
Заводской номер
Б-2240-Т
Количество на модель
3
№
Название детали
Серьга
Заводской номер
Д-211В-06-175
Количество на модель
3
№
Название детали
Шплинт
Заводской номер
3.2х20
Количество на модель
9
№
Название детали
Шкив
Заводской номер
ДУ-47А-13-51
Количество на модель
1
№
Название детали
Шкив
Заводской номер
ДУ-47А-13-05
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Шайба [24.65Г]
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Шайба [24]
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Шайба [16.65Г]
Количество на модель
7
№
Название детали
Шайба
Заводской номер
Шайба [16]
Количество на модель
7
№
Название детали
Стопор
Заводской номер
Д-211-НД-76
Количество на модель
1
№
Название детали
Масленка 1.2.Ц6
Заводской номер
1.2.Ц6
Количество на модель
3
№
Название детали
Кулачок нажимной
Заводской номер
Д-211-НД-101
Количество на модель
3
№
Название детали
Диск
Заводской номер
ДУ-47А-13-48
Количество на модель
1
№
Название детали
Орех
Заводской номер
Гайка [М24х1,5]
Количество на модель
1
№
Название детали
Орех
Заводской номер
Гайка [М16]
Количество на модель
2
№
Название детали
Втулка
Заводской номер
ДУ-47А-13-49
Количество на модель
1
№
Название детали
Втулка
Заводской номер
ДУ-47А-13-08
Количество на модель
1
№
Название детали
Втулка
Заводской номер
ДУ-47А-13-07
Количество на модель
1
№
Название детали
ВАЛ
Заводской номер
ДУ-47А-13-52
Количество на модель
1
№
Название детали
Болт специальный
Заводской номер
Болт специальный [ДУ-47А-13-16]
Количество на модель
2
№
Название детали
Диск ведущий
Заводской номер
ДУ-47А-13-10
Количество на модель
1
№
Название детали
Кольцо В
Заводской номер
В45
Количество на модель
1
№
Название детали
Кольцо В
Заводской номер
В50
Количество на модель
1
№
Название детали
Крышка
Заводской номер
Д-613А-02-95
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
ДУ-47А-13-90
Количество на модель
1
№
Название детали
Крестовина
Заводской номер
Д-211-НД-97
Количество на модель
1
№
Название детали
корпус
Заводской номер
ДУ-47А-13-02
Количество на модель
1
№
Название детали
КОЛЬЦО
Заводской номер
ДУ-47А-13-35
Количество на модель
1
№
Название детали
КОЛЬЦО
Заводской номер
В90
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
В85
Количество на модель
2
№
Название детали
КОЛЬЦО
Заводской номер
В62
Количество на модель
1
№
Название детали
Болт
Заводской номер
Болт [М16х40]
Количество на модель
7
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Штырь | Д-211-НД-439 | 3 | 3 | |||||
| Пружина | ДУ-47А-13-53 | 3 | 3 | |||||
| Пружина | Д-211Б-06-153 | 1 | 1 | |||||
| Подшипник | 60209 | 2 | 2 | |||||
| Подшипник | 60206 | 2 | 2 | |||||
| Подшипник | 210 | 1 | 1 | |||||
| Палец | Д-211-НД-96 | 6 | 6 | |||||
| Отводка | ДУ-47А-04-26 | 1 | 1 | |||||
| Обойма | Д-613А-02-94 | 1 | 1 | |||||
| Ремень | Б-1400-Т | 3 | 3 | |||||
| Ремень | Б-2240-Т | 3 | 3 | |||||
| Серьга | Д-211В-06-175 | 3 | 3 | |||||
| Шплинт | 3.2х20 | 9 | 9 | |||||
| Шкив | ДУ-47А-13-51 | 1 | 1 | |||||
| Шкив | ДУ-47А-13-05 | 1 | 1 | |||||
| Шайба | Шайба [24.65Г] | 1 | 1 | |||||
| Шайба | Шайба [24] | 1 | 1 | |||||
| Шайба | Шайба [16.65Г] | 7 | 7 | |||||
| Шайба | Шайба [16] | 7 | 7 | |||||
| Стопор | Д-211-НД-76 | 1 | 1 | |||||
| Масленка 1.2.Ц6 | 1.2.Ц6 | 3 | 3 | |||||
| Кулачок нажимной | Д-211-НД-101 | 3 | 3 | |||||
| Диск | ДУ-47А-13-48 | 1 | 1 | |||||
| Орех | Гайка [М24х1,5] | 1 | 1 | |||||
| Орех | Гайка [М16] | 2 | 2 | |||||
| Втулка | ДУ-47А-13-49 | 1 | 1 | |||||
| Втулка | ДУ-47А-13-08 | 1 | 1 | |||||
| Втулка | ДУ-47А-13-07 | 1 | 1 | |||||
| ВАЛ | ДУ-47А-13-52 | 1 | 1 | |||||
| Болт специальный | Болт специальный [ДУ-47А-13-16] | 2 | 2 | |||||
| Диск ведущий | ДУ-47А-13-10 | 1 | 1 | |||||
| Кольцо В | В45 | 1 | 1 | |||||
| Кольцо В | В50 | 1 | 1 | |||||
| Крышка | Д-613А-02-95 | 1 | 1 | |||||
| Кронштейн | ДУ-47А-13-90 | 1 | 1 | |||||
| Крестовина | Д-211-НД-97 | 1 | 1 | |||||
| корпус | ДУ-47А-13-02 | 1 | 1 | |||||
| КОЛЬЦО | ДУ-47А-13-35 | 1 | 1 | |||||
| КОЛЬЦО | В90 | 1 | 1 | |||||
| Кольцо | В85 | 2 | 2 | |||||
| КОЛЬЦО | В62 | 1 | 1 | |||||
| Болт | Болт [М16х40] | 7 | 7 |
