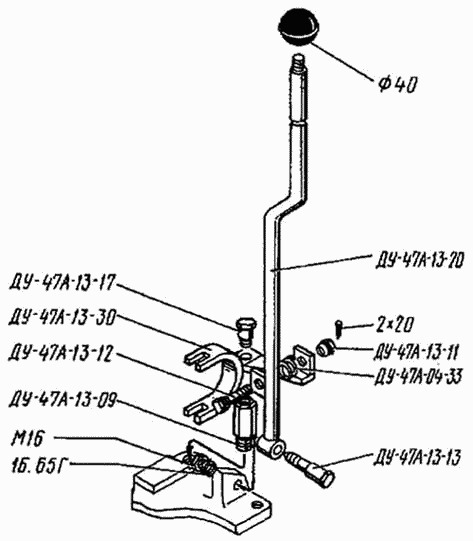

Привод вибратора ДУ- А- (часть )
100%
Название детали
Болт
Заводской номер
Болт [ДУ-47А-13-17]
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Шайба [6.65Г]
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Шайба [16.65Г]
Количество на модель
2
№
Название детали
Рычаг включения вибратора
Заводской номер
ДУ-47А-13-20
Количество на модель
1
№
Название детали
Ручка
Заводской номер
ф40
Количество на модель
1
№
Название детали
Пружина
Заводской номер
ДУ-47А-04-33
Количество на модель
1
№
Название детали
Палец
Заводской номер
ДУ-47А-13-12
Количество на модель
1
№
Название детали
Вот
Заводской номер
ДУ-47А-13-13
Количество на модель
1
№
Название детали
Вот
Заводской номер
ДУ-47А-13-09
Количество на модель
1
№
Название детали
Орех
Заводской номер
Гайка [М16]
Количество на модель
1
№
Название детали
Орех
Заводской номер
Гайка [ДУ-47А-13-11]
Количество на модель
1
№
Название детали
Вилка
Заводской номер
ДУ-47А-13-30
Количество на модель
1
№
Название детали
Шплинт
Заводской номер
2х20
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | Болт [ДУ-47А-13-17] | 1 | 1 | |||||
| Шайба | Шайба [6.65Г] | 1 | 1 | |||||
| Шайба | Шайба [16.65Г] | 2 | 2 | |||||
| Рычаг включения вибратора | ДУ-47А-13-20 | 1 | 1 | |||||
| Ручка | ф40 | 1 | 1 | |||||
| Пружина | ДУ-47А-04-33 | 1 | 1 | |||||
| Палец | ДУ-47А-13-12 | 1 | 1 | |||||
| Вот | ДУ-47А-13-13 | 1 | 1 | |||||
| Вот | ДУ-47А-13-09 | 1 | 1 | |||||
| Орех | Гайка [М16] | 1 | 1 | |||||
| Орех | Гайка [ДУ-47А-13-11] | 1 | 1 | |||||
| Вилка | ДУ-47А-13-30 | 1 | 1 | |||||
| Шплинт | 2х20 | 1 | 1 |
