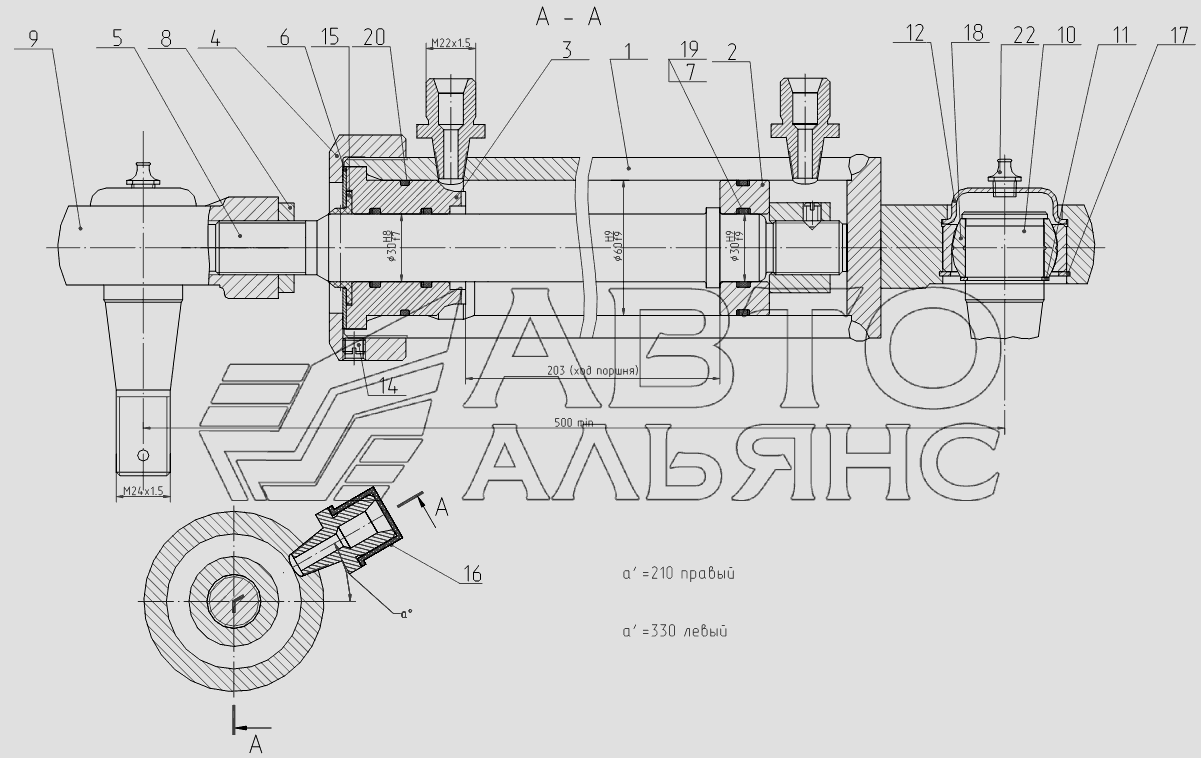

ЭО-3323А.71.80.300-10 Гидроцилиндр поворота колес (правый), ЭО-3323А.71.80.400-10 (левый)
100%
Название детали
Цилиндр сварной правый
Заводской номер
ЭО-3323А.71.80.350-10
Количество на модель
1
№
1
Название детали
Цилиндр сварной левый
Заводской номер
ЭО-3323А.71.80.450-10
Количество на модель
1
№
1
Название детали
Поршень
Заводской номер
ЭО-3323А.71.80.102
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
ЭО-3323А.71.80.103
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
ЭО-3323А.71.80.104
Количество на модель
1
№
4
Название детали
Шток
Заводской номер
ЭО-3323А.71.80.105
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
ЭО-3323А.71.80.106
Количество на модель
1
№
6
Название детали
Защитная шайба
Заводской номер
ЭО-3323А.71.80.112
Количество на модель
4
№
7
Название детали
Орех
Заводской номер
ЭО-3323А.71.80.113
Количество на модель
1
№
8
Название детали
Наконечник
Заводской номер
ЭО-3323А.71.80.114
Количество на модель
1
№
9
Название детали
Палец
Заводской номер
ЭО-3322Б.70.50.103
Количество на модель
2
№
10
Название детали
Кольцо упорное
Заводской номер
ЭО-3322А.68.00.005
Количество на модель
2
№
11
Название детали
Крышка
Заводской номер
ЭО-3322Б.64.02.301
Количество на модель
2
№
12
Название детали
Орех
Заводской номер
ЭО-3323А.71.80.301
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
ЭО-3323.20.30.509
Количество на модель
1
№
14
Название детали
Грязесъемнпк
Заводской номер
Э-302-2-0000-06
Количество на модель
1
№
15
Название детали
Заглушка
Заводской номер
В-24
Количество на модель
2
№
16
Название детали
Кольцо ГОСТ 13940-86
Заводской номер
2В55
Количество на модель
2
№
17
Название детали
Подшипник
Заводской номер
ШС35
Количество на модель
2
№
18
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
3
№
19
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-3
Количество на модель
2
№
20
Название детали
Винт
Заводской номер
В.М8-6gx8.14H.016
Количество на модель
1
№
21
Название детали
Масленка
Заводской номер
1.3.Ц6Хр
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр сварной правый | ЭО-3323А.71.80.350-10 | 1 | 1 | 1 | |||
| 1 | Цилиндр сварной левый | ЭО-3323А.71.80.450-10 | 1 | 1 | 1 | |||
| 2 | Поршень | ЭО-3323А.71.80.102 | 1 | 1 | 2 | |||
| 3 | Крышка | ЭО-3323А.71.80.103 | 1 | 1 | 3 | |||
| 4 | Орех | ЭО-3323А.71.80.104 | 1 | 1 | 4 | |||
| 5 | Шток | ЭО-3323А.71.80.105 | 1 | 1 | 5 | |||
| 6 | Шайба | ЭО-3323А.71.80.106 | 1 | 1 | 6 | |||
| 7 | Защитная шайба | ЭО-3323А.71.80.112 | 4 | 4 | 7 | |||
| 8 | Орех | ЭО-3323А.71.80.113 | 1 | 1 | 8 | |||
| 9 | Наконечник | ЭО-3323А.71.80.114 | 1 | 1 | 9 | |||
| 10 | Палец | ЭО-3322Б.70.50.103 | 2 | 2 | 10 | |||
| 11 | Кольцо упорное | ЭО-3322А.68.00.005 | 2 | 2 | 11 | |||
| 12 | Крышка | ЭО-3322Б.64.02.301 | 2 | 2 | 12 | |||
| 13 | Орех | ЭО-3323А.71.80.301 | 1 | 1 | 13 | |||
| 14 | Винт | ЭО-3323.20.30.509 | 1 | 1 | 14 | |||
| 15 | Грязесъемнпк | Э-302-2-0000-06 | 1 | 1 | 15 | |||
| 16 | Заглушка | В-24 | 2 | 2 | 16 | |||
| 17 | Кольцо ГОСТ 13940-86 | 2В55 | 2 | 2 | 17 | |||
| 18 | Подшипник | ШС35 | 2 | 2 | 18 | |||
| 19 | Кольцо | 030-035-30-2-2 | 3 | 3 | 19 | |||
| 20 | КОЛЬЦО | 055-060-30-2-3 | 2 | 2 | 20 | |||
| 21 | Винт | В.М8-6gx8.14H.016 | 1 | 1 | 21 | |||
| 22 | Масленка | 1.3.Ц6Хр | 2 | 2 | 22 |
