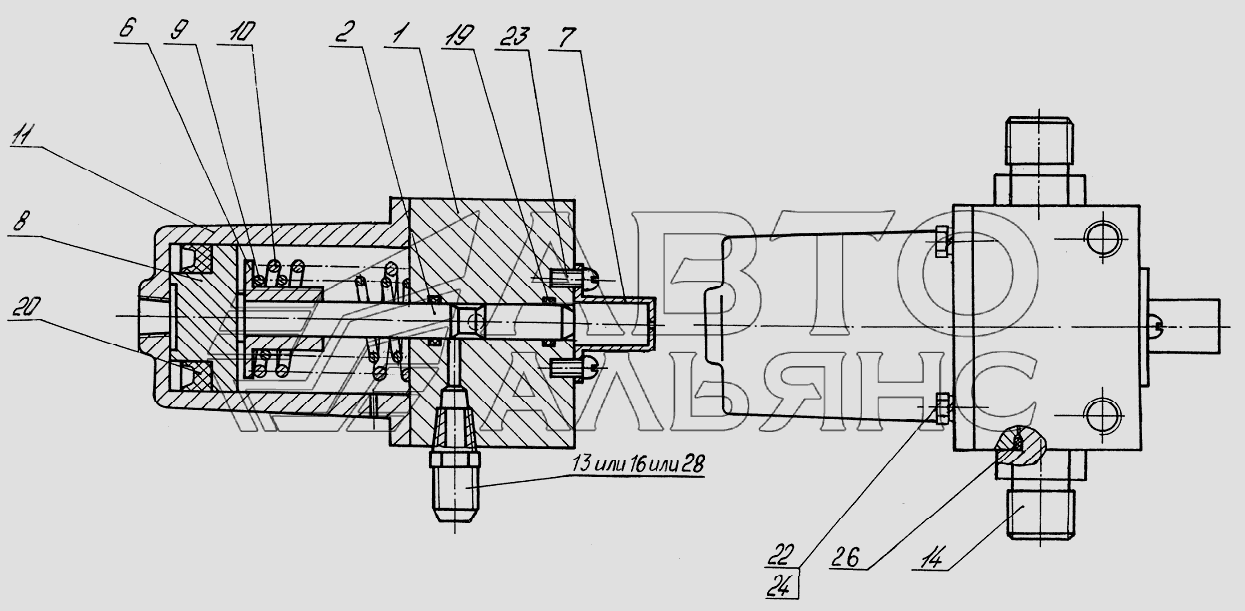

ЭО-3322Д.60.05.000 Клапан пневмогидравлический
100%
Название детали
корпус
Заводской номер
ЭО-3322Д.60.05.003
Количество на модель
1
№
1
Название детали
Золотник
Заводской номер
ЭО-3322Д.60.05.002
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
ЭО-3322Б.60.05.001
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
ЭО-3322Б.60.05.004
Количество на модель
1
№
7
Название детали
Поршень
Заводской номер
ЭО-3322Б.60.05.005
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
ЭО-3322Б.60.05.006
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
ЭО-3322Б.60.05.007
Количество на модель
1
№
10
Название детали
Стакан
Заводской номер
ЭО-3322Б.60.05.009
Количество на модель
1
№
11
Название детали
Стакан
Заводской номер
ЭО-3322Д.60.05.010
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.004
Количество на модель
1
№
13
Название детали
Штуцер
Заводской номер
ЭО-3323.20.83.013
Количество на модель
2
№
14
Название детали
Пробка коническая
Заводской номер
ЭО-3322А.09.40.004
Количество на модель
1
№
16
Название детали
Кольцо- -
Заводской номер
012-016-25-2-3
Количество на модель
2
№
19
Название детали
Манжета
Заводской номер
3-50х30-6
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М6-6gх20.58.016
Количество на модель
4
№
22
Название детали
Винт
Заводской номер
В.М6-6gх12.58.016
Количество на модель
2
№
23
Название детали
Шайба 6.65Г.016
Заводской номер
6.65Г.016
Количество на модель
4
№
24
Название детали
Кольцо
Заводской номер
018-022-25-2-3
Количество на модель
2
№
26
Название детали
Угольник
Заводской номер
2-10-К1/4
Количество на модель
1
№
28
Название детали
Герметик
Заводской номер
Герметик
Количество на модель
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | ЭО-3322Д.60.05.003 | 1 | 1 | 1 | |||
| 2 | Золотник | ЭО-3322Д.60.05.002 | 1 | 1 | 2 | |||
| 6 | Втулка | ЭО-3322Б.60.05.001 | 1 | 1 | 6 | |||
| 7 | Крышка | ЭО-3322Б.60.05.004 | 1 | 1 | 7 | |||
| 8 | Поршень | ЭО-3322Б.60.05.005 | 1 | 1 | 8 | |||
| 9 | Пружина | ЭО-3322Б.60.05.006 | 1 | 1 | 9 | |||
| 10 | Пружина | ЭО-3322Б.60.05.007 | 1 | 1 | 10 | |||
| 11 | Стакан | ЭО-3322Б.60.05.009 | 1 | 1 | 11 | |||
| 11 | Стакан | ЭО-3322Д.60.05.010 | 1 | 1 | 11 | |||
| 13 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 13 | |||
| 14 | Штуцер | ЭО-3323.20.83.013 | 2 | 2 | 14 | |||
| 16 | Пробка коническая | ЭО-3322А.09.40.004 | 1 | 1 | 16 | |||
| 19 | Кольцо- - | 012-016-25-2-3 | 2 | 2 | 19 | |||
| 20 | Манжета | 3-50х30-6 | 1 | 1 | 20 | |||
| 22 | Болт | М6-6gх20.58.016 | 4 | 4 | 22 | |||
| 23 | Винт | В.М6-6gх12.58.016 | 2 | 2 | 23 | |||
| 24 | Шайба 6.65Г.016 | 6.65Г.016 | 4 | 4 | 24 | |||
| 26 | Кольцо | 018-022-25-2-3 | 2 | 2 | 26 | |||
| 28 | Угольник | 2-10-К1/4 | 1 | 1 | 28 | |||
| 31 | Герметик | Герметик | 31 |
