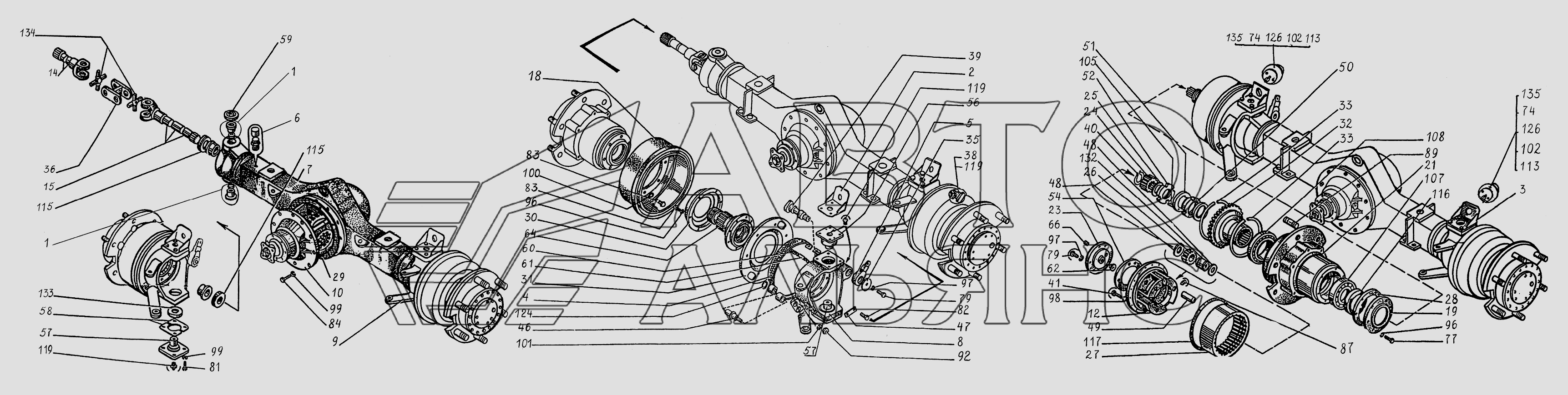

ЕК-18.20.30.000 Мост приводной управляемый
100%
Название детали
Втулка шкворня
Заводской номер
ЭО-3323.20.30.100
Количество на модель
4
№
1
Название детали
Кронштейн левый
Заводской номер
ЭО-3323.20.30.200
Количество на модель
1
№
2
Название детали
Кронштейн правый
Заводской номер
ЭО-3323.20.30.300
Количество на модель
1
№
3
Название детали
Колодка тормозная
Заводской номер
ЭО-3323.20.30.400
Количество на модель
4
№
4
Название детали
Рычаг регулировочный
Заводской номер
ЭО-3323.20.30.500
Количество на модель
2
№
5
Название детали
Сапун
Заводской номер
ЭО-3323.20.30.600
Количество на модель
1
№
6
Название детали
Картер в сборе
Заводской номер
ЕК-18.20.30.700
Количество на модель
1
№
7
Название детали
Суппорт левый
Заводской номер
ЭО-3323.20.30.800
Количество на модель
1
№
8
Название детали
Суппорт правый
Заводской номер
ЭО-3323.20.30.900
Количество на модель
1
№
9
Название детали
Передача главная
Заводской номер
ЭО-3323.20.31.000
Количество на модель
1
№
10
Название детали
Приварная направляющая
Заводской номер
ЭО-3323.20.30.070
Количество на модель
2
№
12
Название детали
Вилка
Заводской номер
ЭО-3323.20.30.060
Количество на модель
2
№
14
Название детали
Вилка
Заводской номер
ЭО-3323.20.30.060-01
Количество на модель
2
№
15
Название детали
Барабан тормозной
Заводской номер
ЭО-3323.20.30.001
Количество на модель
2
№
18
Название детали
Крышка
Заводской номер
ЭО-3323.20.30.002
Количество на модель
2
№
19
Название детали
Втулка
Заводской номер
ЭО-3323.20.30.004
Количество на модель
2
№
21
Название детали
Крышка
Заводской номер
ЭО-3323.20.30.006
Количество на модель
2
№
23
Название детали
Шестерня солнечная
Заводской номер
ЭО-3323.20.30.007
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
ЭО-3323.20.30.008
Количество на модель
2
№
25
Название детали
Сателлит
Заводской номер
ЭО-3323.20.30.009
Количество на модель
6
№
26
Название детали
Шестерня коронная
Заводской номер
ЭО-3323.20.30.010
Количество на модель
2
№
27
Название детали
прокладка
Заводской номер
ЭО-3323.20.30.011
Количество на модель
2
№
28
Название детали
прокладка
Заводской номер
ЭО-3323.20.30.012
Количество на модель
1
№
29
Название детали
Маслоуловитель
Заводской номер
ЭО-3323.20.30.013
Количество на модель
2
№
30
Название детали
Кожух тормозного барабана
Заводской номер
ЭО-3323.20.30.014
Количество на модель
2
№
31
Название детали
Ступица шестерни коронной
Заводской номер
ЭО-3323.20.30.015
Количество на модель
2
№
32
Название детали
Кольцо стопорное
Заводской номер
ЭО-3323.20.30.016
Количество на модель
4
№
33
Название детали
Шайба торцевая
Заводской номер
ЭО-3323.20.30.018
Количество на модель
2
№
35
Название детали
Вилка сдвоенная
Заводской номер
ЭО-3323.20.30.056
Количество на модель
2
№
36
Название детали
Кулак тормозной правый
Заводской номер
ЭО-3323.20.30.021
Количество на модель
1
№
38
Название детали
Кулак тормозной левый
Заводской номер
ЭО-3323.20.30.022
Количество на модель
1
№
39
Название детали
КОЛЬЦО
Заводской номер
ЭО-3323.20.30.023
Количество на модель
2
№
40
Название детали
Болт
Заводской номер
23.20.30.051
Количество на модель
36
№
41
Название детали
Болт
Заводской номер
23.20.30.050
Количество на модель
36
№
41
Название детали
Болт
Заводской номер
ЭО-3323.20.30.024
Количество на модель
36
№
41
Название детали
Ось колодки
Заводской номер
ЭО-3323.20.30.029
Количество на модель
4
№
46
Название детали
Планка
Заводской номер
ЭО-3323.20.30.030
Количество на модель
12
№
47
Название детали
Шайба
Заводской номер
ЭО-3323.20.30.031
Количество на модель
12
№
48
Название детали
Ось сателлита
Заводской номер
ЭО-3323.20.30.032
Количество на модель
6
№
49
Название детали
Орех
Заводской номер
ЭО-3323.20.30.033
Количество на модель
2
№
50
Название детали
Кольцо стопорное
Заводской номер
ЭО-3323.20.30.034
Количество на модель
2
№
51
Название детали
Контргайка
Заводской номер
ЭО-3323.20.30.035
Количество на модель
2
№
52
Название детали
прокладка
Заводской номер
ЭО-3323.20.30.037
Количество на модель
2
№
54
Название детали
Шкворень
Заводской номер
ЭО-3323.20.30.039
Количество на модель
2
№
56
Название детали
Шкворень
Заводской номер
ЭО-3323.20.30.040
Количество на модель
2
№
57
Название детали
Прокладка регулировочная
Заводской номер
ЭО-3323.20.30.041
Количество на модель
14
№
58
Название детали
Шайба торцевая
Заводской номер
ЭО-3323.20.30.042
Количество на модель
2
№
59
Название детали
Пружина
Заводской номер
ЭО-3323.20.30.043
Количество на модель
4
№
60
Название детали
Тяга
Заводской номер
ЭО-3323.20.30.044
Количество на модель
2
№
61
Название детали
Сухарь
Заводской номер
ЭО-3323.20.30.045
Количество на модель
2
№
62
Название детали
Втулка
Заводской номер
ЭО-3323.20.30.046
Количество на модель
2
№
63
Название детали
Зажим
Заводской номер
ЭО-3323.20.30.047
Количество на модель
2
№
64
Название детали
Пробка
Заводской номер
ЭО-3323.20.30.049
Количество на модель
6
№
66
Название детали
Орех
Заводской номер
ЭО-3322А.24.01.008
Количество на модель
4
№
74
Название детали
Болт
Заводской номер
М8-6gх20.58.016
Количество на модель
24
№
77
Название детали
Болт
Заводской номер
М10-6gх20.58.016
Количество на модель
2
№
79
Название детали
Болт
Заводской номер
М16-6gх50.58.016
Количество на модель
16
№
81
Название детали
Болт
Заводской номер
М18-6gх1,5х40.109.40Х.016
Количество на модель
24
№
82
Название детали
Болт
Заводской номер
М20-6gх40.109.40Х.016
Количество на модель
12
№
83
Название детали
Болт
Заводской номер
М16-6gх40.58.016
Количество на модель
12
№
84
Название детали
Винт
Заводской номер
В.М8-6gх12.22Н.016
Количество на модель
6
№
87
Название детали
Шпилька
Заводской номер
М20-6gx55.109.40X.016
Количество на модель
12
№
89
Название детали
Орех
Заводской номер
М24х1,5-6Н.5.016
Количество на модель
4
№
92
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
24
№
96
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
2
№
97
Название детали
Шайба
Заводской номер
14.65Г.016
Количество на модель
36
№
98
Название детали
Шайба
Заводской номер
16.65Г.016
Количество на модель
32
№
99
Название детали
Шайба
Заводской номер
20.65Г.016
Количество на модель
12
№
100
Название детали
Шайба
Заводской номер
24.65Г.016
Количество на модель
4
№
101
Название детали
Шайба
Заводской номер
С12.01.08кп.019
Количество на модель
2
№
102
Название детали
Штифт
Заводской номер
Штифт5h8х10
Количество на модель
2
№
105
Название детали
Подшипник
Заводской номер
7220
Количество на модель
2
№
107
Название детали
Подшипник
Заводской номер
2007124
Количество на модель
2
№
108
Название детали
Шплинт
Заводской номер
3,2х20.019
Количество на модель
2
№
113
Название детали
Манжета
Заводской номер
2.1-50х70-1
Количество на модель
4
№
115
Название детали
Манжета
Заводской номер
2.1-120х150-1
Количество на модель
2
№
116
Название детали
Кольцо- -
Заводской номер
260-270-58-2-3
Количество на модель
2
№
117
Название детали
Масленка
Заводской номер
1.3.01
Количество на модель
6
№
119
Название детали
Кольцо ГОСТ 13940-86
Заводской номер
2Б30
Количество на модель
4
№
124
Название детали
Вот
Заводской номер
6-12d11х40.4539,5…49,5ц9хр
Количество на модель
2
№
126
Название детали
Подшипник
Заводской номер
64706
Количество на модель
6
№
132
Название детали
Подшипник
Заводской номер
688811АКС23
Количество на модель
2
№
133
Название детали
Крестовина карданного вала с подшипниками
Заводской номер
130-22010-25
Количество на модель
4
№
134
Название детали
Камера тормозная
Заводской номер
100-3519210-01
Количество на модель
2
№
135
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка шкворня | ЭО-3323.20.30.100 | 4 | 4 | 1 | |||
| 2 | Кронштейн левый | ЭО-3323.20.30.200 | 1 | 1 | 2 | |||
| 3 | Кронштейн правый | ЭО-3323.20.30.300 | 1 | 1 | 3 | |||
| 4 | Колодка тормозная | ЭО-3323.20.30.400 | 4 | 4 | 4 | |||
| 5 | Рычаг регулировочный | ЭО-3323.20.30.500 | 2 | 2 | 5 | |||
| 6 | Сапун | ЭО-3323.20.30.600 | 1 | 1 | 6 | |||
| 7 | Картер в сборе | ЕК-18.20.30.700 | 1 | 1 | 7 | |||
| 8 | Суппорт левый | ЭО-3323.20.30.800 | 1 | 1 | 8 | |||
| 9 | Суппорт правый | ЭО-3323.20.30.900 | 1 | 1 | 9 | |||
| 10 | Передача главная | ЭО-3323.20.31.000 | 1 | 1 | 10 | |||
| 12 | Приварная направляющая | ЭО-3323.20.30.070 | 2 | 2 | 12 | |||
| 14 | Вилка | ЭО-3323.20.30.060 | 2 | 2 | 14 | |||
| 15 | Вилка | ЭО-3323.20.30.060-01 | 2 | 2 | 15 | |||
| 18 | Барабан тормозной | ЭО-3323.20.30.001 | 2 | 2 | 18 | |||
| 19 | Крышка | ЭО-3323.20.30.002 | 2 | 2 | 19 | |||
| 21 | Втулка | ЭО-3323.20.30.004 | 2 | 2 | 21 | |||
| 23 | Крышка | ЭО-3323.20.30.006 | 2 | 2 | 23 | |||
| 24 | Шестерня солнечная | ЭО-3323.20.30.007 | 2 | 2 | 24 | |||
| 25 | Шайба | ЭО-3323.20.30.008 | 2 | 2 | 25 | |||
| 26 | Сателлит | ЭО-3323.20.30.009 | 6 | 6 | 26 | |||
| 27 | Шестерня коронная | ЭО-3323.20.30.010 | 2 | 2 | 27 | |||
| 28 | прокладка | ЭО-3323.20.30.011 | 2 | 2 | 28 | |||
| 29 | прокладка | ЭО-3323.20.30.012 | 1 | 1 | 29 | |||
| 30 | Маслоуловитель | ЭО-3323.20.30.013 | 2 | 2 | 30 | |||
| 31 | Кожух тормозного барабана | ЭО-3323.20.30.014 | 2 | 2 | 31 | |||
| 32 | Ступица шестерни коронной | ЭО-3323.20.30.015 | 2 | 2 | 32 | |||
| 33 | Кольцо стопорное | ЭО-3323.20.30.016 | 4 | 4 | 33 | |||
| 35 | Шайба торцевая | ЭО-3323.20.30.018 | 2 | 2 | 35 | |||
| 36 | Вилка сдвоенная | ЭО-3323.20.30.056 | 2 | 2 | 36 | |||
| 38 | Кулак тормозной правый | ЭО-3323.20.30.021 | 1 | 1 | 38 | |||
| 39 | Кулак тормозной левый | ЭО-3323.20.30.022 | 1 | 1 | 39 | |||
| 40 | КОЛЬЦО | ЭО-3323.20.30.023 | 2 | 2 | 40 | |||
| 41 | Болт | 23.20.30.051 | 36 | 36 | 41 | |||
| 41 | Болт | 23.20.30.050 | 36 | 36 | 41 | |||
| 41 | Болт | ЭО-3323.20.30.024 | 36 | 36 | 41 | |||
| 46 | Ось колодки | ЭО-3323.20.30.029 | 4 | 4 | 46 | |||
| 47 | Планка | ЭО-3323.20.30.030 | 12 | 12 | 47 | |||
| 48 | Шайба | ЭО-3323.20.30.031 | 12 | 12 | 48 | |||
| 49 | Ось сателлита | ЭО-3323.20.30.032 | 6 | 6 | 49 | |||
| 50 | Орех | ЭО-3323.20.30.033 | 2 | 2 | 50 | |||
| 51 | Кольцо стопорное | ЭО-3323.20.30.034 | 2 | 2 | 51 | |||
| 52 | Контргайка | ЭО-3323.20.30.035 | 2 | 2 | 52 | |||
| 54 | прокладка | ЭО-3323.20.30.037 | 2 | 2 | 54 | |||
| 56 | Шкворень | ЭО-3323.20.30.039 | 2 | 2 | 56 | |||
| 57 | Шкворень | ЭО-3323.20.30.040 | 2 | 2 | 57 | |||
| 58 | Прокладка регулировочная | ЭО-3323.20.30.041 | 14 | 14 | 58 | |||
| 59 | Шайба торцевая | ЭО-3323.20.30.042 | 2 | 2 | 59 | |||
| 60 | Пружина | ЭО-3323.20.30.043 | 4 | 4 | 60 | |||
| 61 | Тяга | ЭО-3323.20.30.044 | 2 | 2 | 61 | |||
| 62 | Сухарь | ЭО-3323.20.30.045 | 2 | 2 | 62 | |||
| 63 | Втулка | ЭО-3323.20.30.046 | 2 | 2 | 63 | |||
| 64 | Зажим | ЭО-3323.20.30.047 | 2 | 2 | 64 | |||
| 66 | Пробка | ЭО-3323.20.30.049 | 6 | 6 | 66 | |||
| 74 | Орех | ЭО-3322А.24.01.008 | 4 | 4 | 74 | |||
| 77 | Болт | М8-6gх20.58.016 | 24 | 24 | 77 | |||
| 79 | Болт | М10-6gх20.58.016 | 2 | 2 | 79 | |||
| 81 | Болт | М16-6gх50.58.016 | 16 | 16 | 81 | |||
| 82 | Болт | М18-6gх1,5х40.109.40Х.016 | 24 | 24 | 82 | |||
| 83 | Болт | М20-6gх40.109.40Х.016 | 12 | 12 | 83 | |||
| 84 | Болт | М16-6gх40.58.016 | 12 | 12 | 84 | |||
| 87 | Винт | В.М8-6gх12.22Н.016 | 6 | 6 | 87 | |||
| 89 | Шпилька | М20-6gx55.109.40X.016 | 12 | 12 | 89 | |||
| 92 | Орех | М24х1,5-6Н.5.016 | 4 | 4 | 92 | |||
| 96 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 24 | 24 | 96 | |||
| 97 | Шайба | 10.65Г.016 | 2 | 2 | 97 | |||
| 98 | Шайба | 14.65Г.016 | 36 | 36 | 98 | |||
| 99 | Шайба | 16.65Г.016 | 32 | 32 | 99 | |||
| 100 | Шайба | 20.65Г.016 | 12 | 12 | 100 | |||
| 101 | Шайба | 24.65Г.016 | 4 | 4 | 101 | |||
| 102 | Шайба | С12.01.08кп.019 | 2 | 2 | 102 | |||
| 105 | Штифт | Штифт5h8х10 | 2 | 2 | 105 | |||
| 107 | Подшипник | 7220 | 2 | 2 | 107 | |||
| 108 | Подшипник | 2007124 | 2 | 2 | 108 | |||
| 113 | Шплинт | 3,2х20.019 | 2 | 2 | 113 | |||
| 115 | Манжета | 2.1-50х70-1 | 4 | 4 | 115 | |||
| 116 | Манжета | 2.1-120х150-1 | 2 | 2 | 116 | |||
| 117 | Кольцо- - | 260-270-58-2-3 | 2 | 2 | 117 | |||
| 119 | Масленка | 1.3.01 | 6 | 6 | 119 | |||
| 124 | Кольцо ГОСТ 13940-86 | 2Б30 | 4 | 4 | 124 | |||
| 126 | Вот | 6-12d11х40.4539,5…49,5ц9хр | 2 | 2 | 126 | |||
| 132 | Подшипник | 64706 | 6 | 6 | 132 | |||
| 133 | Подшипник | 688811АКС23 | 2 | 2 | 133 | |||
| 134 | Крестовина карданного вала с подшипниками | 130-22010-25 | 4 | 4 | 134 | |||
| 135 | Камера тормозная | 100-3519210-01 | 2 | 2 | 135 |
