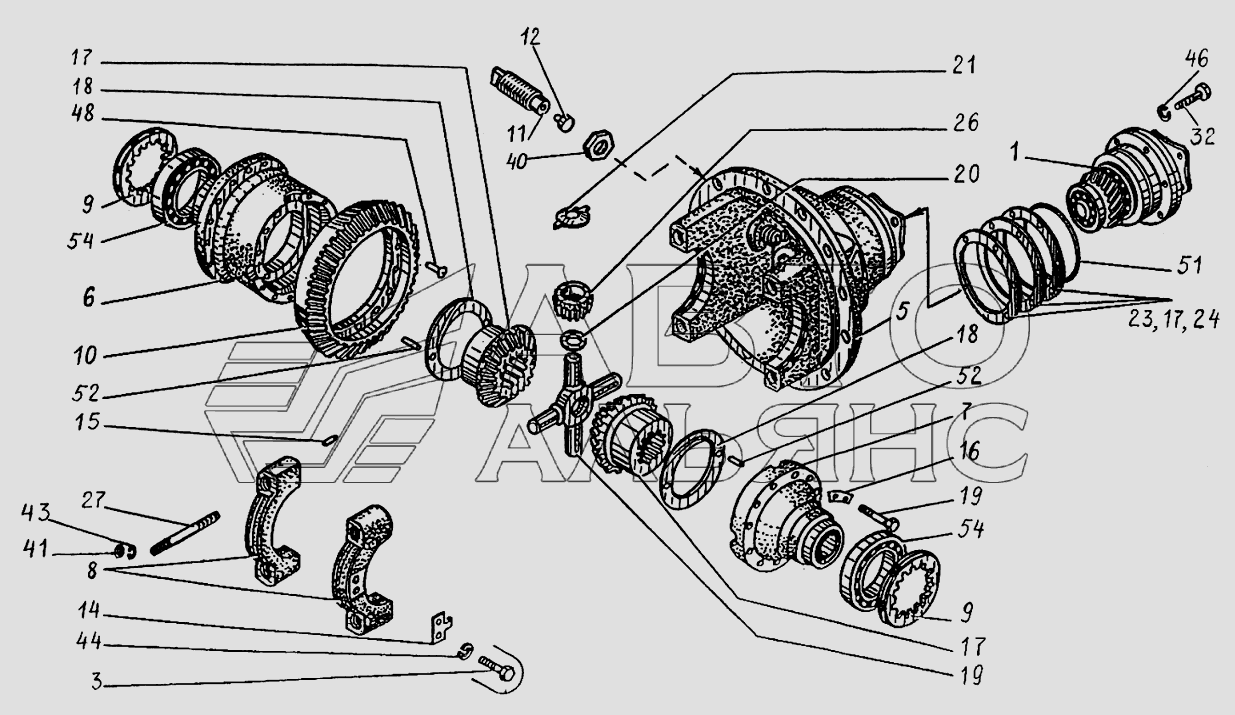

ЭО-3323.20.31.000 Передача главная
100%
Название детали
Шестерня ведущая
Заводской номер
ЭО-3323.20.31.100
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М8-6gх20.58.016
Количество на модель
4
№
3
Название детали
корпус
Заводской номер
ЭО-3323.20.31.001
Количество на модель
1
№
5
Название детали
Чашка
Заводской номер
ЭО-3323.20.31.002
Количество на модель
1
№
6
Название детали
Чашка
Заводской номер
ЭО-3323.20.31.003
Количество на модель
1
№
7
Название детали
Крышка подшипника
Заводской номер
ЭО-3323.20.31.004
Количество на модель
2
№
8
Название детали
Орех
Заводской номер
ЭО-3323.20.31.005
Количество на модель
2
№
9
Название детали
Шестерня
Заводской номер
ЭО-3323.20.31.006
Количество на модель
1
№
10
Название детали
Болт ограничительный
Заводской номер
ЭО-3323.20.31.007
Количество на модель
1
№
11
Название детали
Сухарь
Заводской номер
ЭО-3323.20.31.008
Количество на модель
1
№
12
Название детали
Стопор
Заводской номер
ЭО-3323.20.31.010
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
ЭО-3323.20.31.011
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
ЭО-3323.20.31.012
Количество на модель
6
№
16
Название детали
Шестерня полуоси
Заводской номер
ЭО-3323.20.31.013
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
ЭО-3323.20.31.014
Количество на модель
2
№
18
Название детали
Крестовина
Заводской номер
ЭО-3323.20.31.015
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
ЭО-3323.20.31.016
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
ЭО-3323.20.31.017
Количество на модель
4
№
21
Название детали
Прокладка регулировочная
Заводской номер
ЭО-3323.20.31.019
Количество на модель
3
№
23
Название детали
Прокладка регулировочная
Заводской номер
ЭО-3323.20.31.020
Количество на модель
2
№
24
Название детали
Сателлит
Заводской номер
ЭО-3323.20.31.201
Количество на модель
4
№
26
Название детали
Шпилька
Заводской номер
ЭО-3323.20.31.027
Количество на модель
4
№
27
Название детали
Болт
Заводской номер
М12-6gх45.58.016
Количество на модель
6
№
32
Название детали
Болт
Заводской номер
М12-6gх70.88.35Х.016
Количество на модель
12
№
33
Название детали
Орех
Заводской номер
М20х1,5-6H.04.016
Количество на модель
1
№
40
Название детали
Орех
Заводской номер
М20-6Н.5.016
Количество на модель
4
№
41
Название детали
Шайба
Заводской номер
20.65Г.016
Количество на модель
4
№
43
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
4
№
44
Название детали
Шайба
Заводской номер
12.65Г.016
Количество на модель
6
№
46
Название детали
Заклепки
Заводской номер
12х48.01.10
Количество на модель
12
№
48
Название детали
КОЛЬЦО
Заводской номер
125-130-36-2-3
Количество на модель
1
№
51
Название детали
Штифт
Заводской номер
Штифт5h8х10
Количество на модель
4
№
52
Название детали
Роликоподшипник ГОСТ
Заводской номер
7515
Количество на модель
2
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестерня ведущая | ЭО-3323.20.31.100 | 1 | 1 | 1 | |||
| 3 | Болт | М8-6gх20.58.016 | 4 | 4 | 3 | |||
| 5 | корпус | ЭО-3323.20.31.001 | 1 | 1 | 5 | |||
| 6 | Чашка | ЭО-3323.20.31.002 | 1 | 1 | 6 | |||
| 7 | Чашка | ЭО-3323.20.31.003 | 1 | 1 | 7 | |||
| 8 | Крышка подшипника | ЭО-3323.20.31.004 | 2 | 2 | 8 | |||
| 9 | Орех | ЭО-3323.20.31.005 | 2 | 2 | 9 | |||
| 10 | Шестерня | ЭО-3323.20.31.006 | 1 | 1 | 10 | |||
| 11 | Болт ограничительный | ЭО-3323.20.31.007 | 1 | 1 | 11 | |||
| 12 | Сухарь | ЭО-3323.20.31.008 | 1 | 1 | 12 | |||
| 14 | Стопор | ЭО-3323.20.31.010 | 2 | 2 | 14 | |||
| 15 | Втулка | ЭО-3323.20.31.011 | 4 | 4 | 15 | |||
| 16 | Шайба | ЭО-3323.20.31.012 | 6 | 6 | 16 | |||
| 17 | Шестерня полуоси | ЭО-3323.20.31.013 | 2 | 2 | 17 | |||
| 18 | Шайба | ЭО-3323.20.31.014 | 2 | 2 | 18 | |||
| 19 | Крестовина | ЭО-3323.20.31.015 | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | ЭО-3323.20.31.016 | 4 | 4 | 20 | |||
| 21 | Шайба | ЭО-3323.20.31.017 | 4 | 4 | 21 | |||
| 23 | Прокладка регулировочная | ЭО-3323.20.31.019 | 3 | 3 | 23 | |||
| 24 | Прокладка регулировочная | ЭО-3323.20.31.020 | 2 | 2 | 24 | |||
| 26 | Сателлит | ЭО-3323.20.31.201 | 4 | 4 | 26 | |||
| 27 | Шпилька | ЭО-3323.20.31.027 | 4 | 4 | 27 | |||
| 32 | Болт | М12-6gх45.58.016 | 6 | 6 | 32 | |||
| 33 | Болт | М12-6gх70.88.35Х.016 | 12 | 12 | 33 | |||
| 40 | Орех | М20х1,5-6H.04.016 | 1 | 1 | 40 | |||
| 41 | Орех | М20-6Н.5.016 | 4 | 4 | 41 | |||
| 43 | Шайба | 20.65Г.016 | 4 | 4 | 43 | |||
| 44 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 4 | 4 | 44 | |||
| 46 | Шайба | 12.65Г.016 | 6 | 6 | 46 | |||
| 48 | Заклепки | 12х48.01.10 | 12 | 12 | 48 | |||
| 51 | КОЛЬЦО | 125-130-36-2-3 | 1 | 1 | 51 | |||
| 52 | Штифт | Штифт5h8х10 | 4 | 4 | 52 | |||
| 54 | Роликоподшипник ГОСТ | 7515 | 2 | 2 | 54 |
