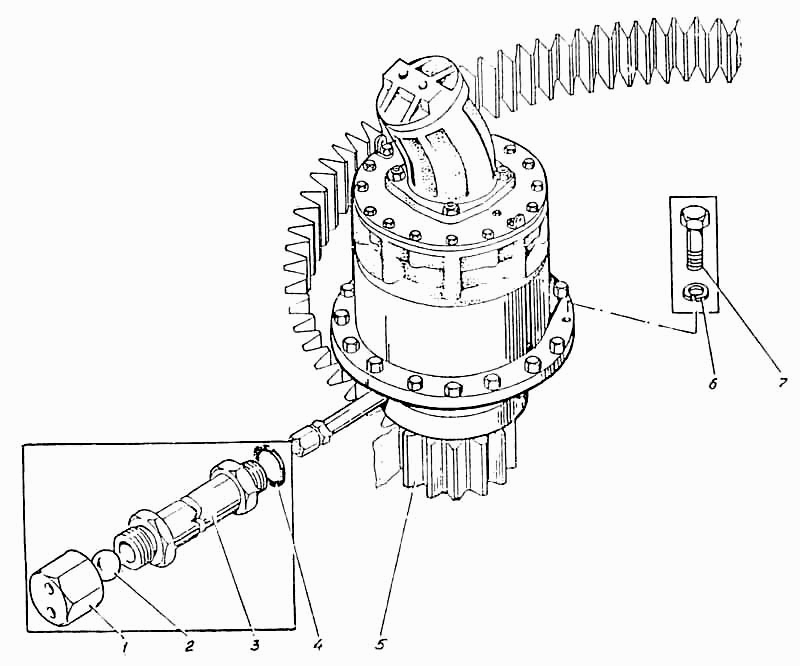

Привод поворота
100%
Название детали
Привод поворота
Заводской номер
Э4.03.01.500сб
Количество на модель
№
Название детали
Гайка специальная
Заводской номер
109-6-31
Количество на модель
1
№
1
Название детали
Шарик Б 23,812-10 [ГОСТ 3722-81]
Заводской номер
Шарик Б 23,812-10 [ГОСТ 3722-81]
Количество на модель
1
№
2
Название детали
Труба
Заводской номер
ЭО-5221.03.00.100сб
Количество на модель
1
№
3
Название детали
Кольцо 024-030-36-2-3 [ГОСТ 19829-73]
Заводской номер
Кольцо 024-030-36-2-3 [ГОСТ 19829-73]
Количество на модель
1
№
4
Название детали
Редуктор поворота
Заводской номер
Э4.03.01.100сб-1
Количество на модель
№
5
Название детали
Редуктор поворота
Заводской номер
Э4.03.01.100сб
Количество на модель
1
№
5
Название детали
Шайба 20.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 20.65г.016 [ГОСТ 6402-70]
Количество на модель
16
№
6
Название детали
Болт
Заводской номер
ЭО-5221.03.00.002
Количество на модель
16
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод поворота | Э4.03.01.500сб | |||||||
| 1 | Гайка специальная | 109-6-31 | 1 | 1 | 1 | |||
| 2 | Шарик Б 23,812-10 [ГОСТ 3722-81] | Шарик Б 23,812-10 [ГОСТ 3722-81] | 1 | 1 | 2 | |||
| 3 | Труба | ЭО-5221.03.00.100сб | 1 | 1 | 3 | |||
| 4 | Кольцо 024-030-36-2-3 [ГОСТ 19829-73] | Кольцо 024-030-36-2-3 [ГОСТ 19829-73] | 1 | 1 | 4 | |||
| 5 | Редуктор поворота | Э4.03.01.100сб-1 | 5 | |||||
| 5 | Редуктор поворота | Э4.03.01.100сб | 1 | 1 | 5 | |||
| 6 | Шайба 20.65г.016 [ГОСТ 6402-70] | Шайба 20.65г.016 [ГОСТ 6402-70] | 16 | 16 | 6 | |||
| 7 | Болт | ЭО-5221.03.00.002 | 16 | 16 | 7 |
