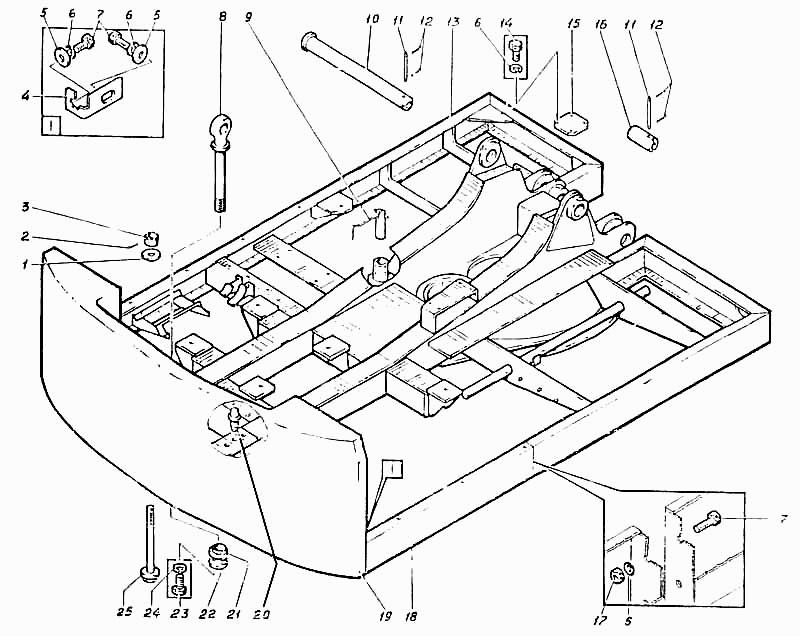

Платформа
100%
Название детали
Платформа
Заводской номер
ЭО-5126.02.00.000-1сб
Количество на модель
№
Название детали
Шайба
Заводской номер
ЭО-5126.02.00.009
Количество на модель
8
№
1
Название детали
Шплинт 8х80 [ГОСТ 397-79]
Заводской номер
Шплинт 8х80 [ГОСТ 397-79]
Количество на модель
2
№
2
Название детали
Гайка 2М42-7Н.6 [ГОСТ 5918-73]
Заводской номер
Гайка 2М42-7Н.6 [ГОСТ 5918-73]
Количество на модель
2
№
3
Название детали
Уголок
Заводской номер
ЭО-5126.02.00.007
Количество на модель
2
№
4
Название детали
Шайба 16.02.016 [ГОСТ 11371-78]
Заводской номер
Шайба 16.02.016 [ГОСТ 11371-78]
Количество на модель
8
№
5
Название детали
Шайба 16.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 16.65г.016 [ГОСТ 6402-70]
Количество на модель
8
№
6
Название детали
Болт М16-8qх30.58 [ГОСТ 7798-70]
Заводской номер
Болт М16-8qх30.58 [ГОСТ 7798-70]
Количество на модель
2
№
7
Название детали
Тяга
Заводской номер
ЭО-5126.02.00.300сб
Количество на модель
2
№
8
Название детали
Стопор
Заводской номер
ЭО-5126.02.00.200сб
Количество на модель
1
№
9
Название детали
Ось
Заводской номер
ЭО-5126.02.00.004
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
ЭО-5126.02.00.006
Количество на модель
3
№
11
Название детали
Шплинт 5х71 [ГОСТ 397-79]
Заводской номер
Шплинт 5х71 [ГОСТ 397-79]
Количество на модель
6
№
12
Название детали
Платформа
Заводской номер
ЭО-5126.02.01.000сб
Количество на модель
1
№
13
Название детали
Болт М10-8qх16.58.016 [ГОСТ 7798-70]
Заводской номер
Болт М10-8qх16.58.016 [ГОСТ 7798-70]
Количество на модель
8
№
14
Название детали
Крышка
Заводской номер
ЭО-5126.02.00.003
Количество на модель
1
№
15
Название детали
Ось
Заводской номер
ЭО-5126.02.00.005
Количество на модель
2
№
16
Название детали
Гайка М16-7Н.6 [ГОСТ 5915-70]
Заводской номер
Гайка М16-7Н.6 [ГОСТ 5915-70]
Количество на модель
2
№
17
Название детали
Балка
Заводской номер
ЭО-5126.02.00.100сб
Количество на модель
1
№
18
Название детали
Противовес
Заводской номер
Э4.02.04.000сб-1
Количество на модель
1
№
19
Название детали
Противовес
Заводской номер
ЭО-5126.02.04.000-1сб
Количество на модель
1
№
19
Название детали
Штифт
Заводской номер
ЭО-5126.02.00.011
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
ЭО-5126.02.00.002
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
ЭО-5126.02.00.008
Количество на модель
2
№
22
Название детали
Шайба 10.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 10.65г.016 [ГОСТ 6402-70]
Количество на модель
10
№
24
Название детали
Болт
Заводской номер
ЭО-5126.02.00.001
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Платформа | ЭО-5126.02.00.000-1сб | |||||||
| 1 | Шайба | ЭО-5126.02.00.009 | 8 | 8 | 1 | |||
| 2 | Шплинт 8х80 [ГОСТ 397-79] | Шплинт 8х80 [ГОСТ 397-79] | 2 | 2 | 2 | |||
| 3 | Гайка 2М42-7Н.6 [ГОСТ 5918-73] | Гайка 2М42-7Н.6 [ГОСТ 5918-73] | 2 | 2 | 3 | |||
| 4 | Уголок | ЭО-5126.02.00.007 | 2 | 2 | 4 | |||
| 5 | Шайба 16.02.016 [ГОСТ 11371-78] | Шайба 16.02.016 [ГОСТ 11371-78] | 8 | 8 | 5 | |||
| 6 | Шайба 16.65г.016 [ГОСТ 6402-70] | Шайба 16.65г.016 [ГОСТ 6402-70] | 8 | 8 | 6 | |||
| 7 | Болт М16-8qх30.58 [ГОСТ 7798-70] | Болт М16-8qх30.58 [ГОСТ 7798-70] | 2 | 2 | 7 | |||
| 8 | Тяга | ЭО-5126.02.00.300сб | 2 | 2 | 8 | |||
| 9 | Стопор | ЭО-5126.02.00.200сб | 1 | 1 | 9 | |||
| 10 | Ось | ЭО-5126.02.00.004 | 1 | 1 | 10 | |||
| 11 | Палец | ЭО-5126.02.00.006 | 3 | 3 | 11 | |||
| 12 | Шплинт 5х71 [ГОСТ 397-79] | Шплинт 5х71 [ГОСТ 397-79] | 6 | 6 | 12 | |||
| 13 | Платформа | ЭО-5126.02.01.000сб | 1 | 1 | 13 | |||
| 14 | Болт М10-8qх16.58.016 [ГОСТ 7798-70] | Болт М10-8qх16.58.016 [ГОСТ 7798-70] | 8 | 8 | 14 | |||
| 15 | Крышка | ЭО-5126.02.00.003 | 1 | 1 | 15 | |||
| 16 | Ось | ЭО-5126.02.00.005 | 2 | 2 | 16 | |||
| 17 | Гайка М16-7Н.6 [ГОСТ 5915-70] | Гайка М16-7Н.6 [ГОСТ 5915-70] | 2 | 2 | 17 | |||
| 18 | Балка | ЭО-5126.02.00.100сб | 1 | 1 | 18 | |||
| 19 | Противовес | Э4.02.04.000сб-1 | 1 | 1 | 19 | |||
| 19 | Противовес | ЭО-5126.02.04.000-1сб | 1 | 1 | 19 | |||
| 20 | Штифт | ЭО-5126.02.00.011 | 1 | 1 | 20 | |||
| 21 | Орех | ЭО-5126.02.00.002 | 2 | 2 | 21 | |||
| 22 | Шайба | ЭО-5126.02.00.008 | 2 | 2 | 22 | |||
| 24 | Шайба 10.65г.016 [ГОСТ 6402-70] | Шайба 10.65г.016 [ГОСТ 6402-70] | 10 | 10 | 24 | |||
| 25 | Болт | ЭО-5126.02.00.001 | 2 | 2 | 25 |
