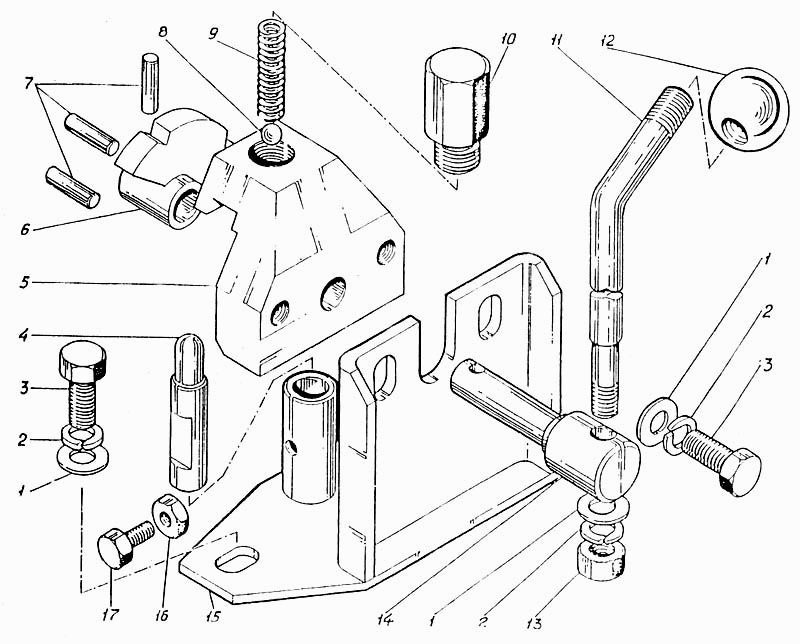

Установка рычага безопасности
100%
Название детали
Установка рычага безопасности
Заводской номер
Э4.04.39.000сб
Количество на модель
№
Название детали
Шайба 10.01.016 [ГОСТ 11371-76]
Заводской номер
Шайба 10.01.016 [ГОСТ 11371-76]
Количество на модель
5
№
1
Название детали
Шайба 10.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 10.65Г.016 [ГОСТ 6402-70]
Количество на модель
5
№
2
Название детали
Болт М10-8gх25.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх25.46.016 [ГОСТ 7798-70]
Количество на модель
4
№
3
Название детали
Толкатель
Заводской номер
Э4.04.39.006
Количество на модель
1
№
4
Название детали
Упор
Заводской номер
Э4.04.39.007
Количество на модель
1
№
5
Название детали
Кулачок
Заводской номер
Э4.04.39.002
Количество на модель
1
№
6
Название детали
Штифт 8х25
Заводской номер
ОСТ3-2234-80
Количество на модель
3
№
7
Название детали
Шарик Б10-10010 [ЕТУ 5000]
Заводской номер
Шарик Б10-10010 [ЕТУ 5000]
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
Э4.04.39.005
Количество на модель
1
№
9
Название детали
Пробка
Заводской номер
Э4.04.39.004
Количество на модель
1
№
10
Название детали
Рукоятка
Заводской номер
Э4.04.39.001
Количество на модель
1
№
11
Название детали
Ручка
Заводской номер
172.65.001
Количество на модель
1
№
12
Название детали
Гайка М10-7Н. 8.016 [ГОСТ 5916-70]
Заводской номер
Гайка М10-7Н. 8.016 [ГОСТ 5916-70]
Количество на модель
1
№
13
Название детали
Ось
Заводской номер
Э4.04.39.003
Количество на модель
1
№
14
Название детали
Основание
Заводской номер
Э4.04.39.001сб
Количество на модель
1
№
15
Название детали
Гайка М6-7Н.8.016 [ГОСТ 5916-70]
Заводской номер
Гайка М6-7Н.8.016 [ГОСТ 5916-70]
Количество на модель
1
№
16
Название детали
Болт М6-8gх16.46. 016 [ГОСТ 7798-70]
Заводской номер
Болт М6-8gх16.46. 016 [ГОСТ 7798-70]
Количество на модель
1
№
17
Название детали
Шайба 14х0,5
Заводской номер
520.07.004-08
Количество на модель
9
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка рычага безопасности | Э4.04.39.000сб | |||||||
| 1 | Шайба 10.01.016 [ГОСТ 11371-76] | Шайба 10.01.016 [ГОСТ 11371-76] | 5 | 5 | 1 | |||
| 2 | Шайба 10.65Г.016 [ГОСТ 6402-70] | Шайба 10.65Г.016 [ГОСТ 6402-70] | 5 | 5 | 2 | |||
| 3 | Болт М10-8gх25.46.016 [ГОСТ 7798-70] | Болт М10-8gх25.46.016 [ГОСТ 7798-70] | 4 | 4 | 3 | |||
| 4 | Толкатель | Э4.04.39.006 | 1 | 1 | 4 | |||
| 5 | Упор | Э4.04.39.007 | 1 | 1 | 5 | |||
| 6 | Кулачок | Э4.04.39.002 | 1 | 1 | 6 | |||
| 7 | Штифт 8х25 | ОСТ3-2234-80 | 3 | 3 | 7 | |||
| 8 | Шарик Б10-10010 [ЕТУ 5000] | Шарик Б10-10010 [ЕТУ 5000] | 1 | 1 | 8 | |||
| 9 | Пружина | Э4.04.39.005 | 1 | 1 | 9 | |||
| 10 | Пробка | Э4.04.39.004 | 1 | 1 | 10 | |||
| 11 | Рукоятка | Э4.04.39.001 | 1 | 1 | 11 | |||
| 12 | Ручка | 172.65.001 | 1 | 1 | 12 | |||
| 13 | Гайка М10-7Н. 8.016 [ГОСТ 5916-70] | Гайка М10-7Н. 8.016 [ГОСТ 5916-70] | 1 | 1 | 13 | |||
| 14 | Ось | Э4.04.39.003 | 1 | 1 | 14 | |||
| 15 | Основание | Э4.04.39.001сб | 1 | 1 | 15 | |||
| 16 | Гайка М6-7Н.8.016 [ГОСТ 5916-70] | Гайка М6-7Н.8.016 [ГОСТ 5916-70] | 1 | 1 | 16 | |||
| 17 | Болт М6-8gх16.46. 016 [ГОСТ 7798-70] | Болт М6-8gх16.46. 016 [ГОСТ 7798-70] | 1 | 1 | 17 | |||
| 18 | Шайба 14х0,5 | 520.07.004-08 | 9 | 9 | 18 |
