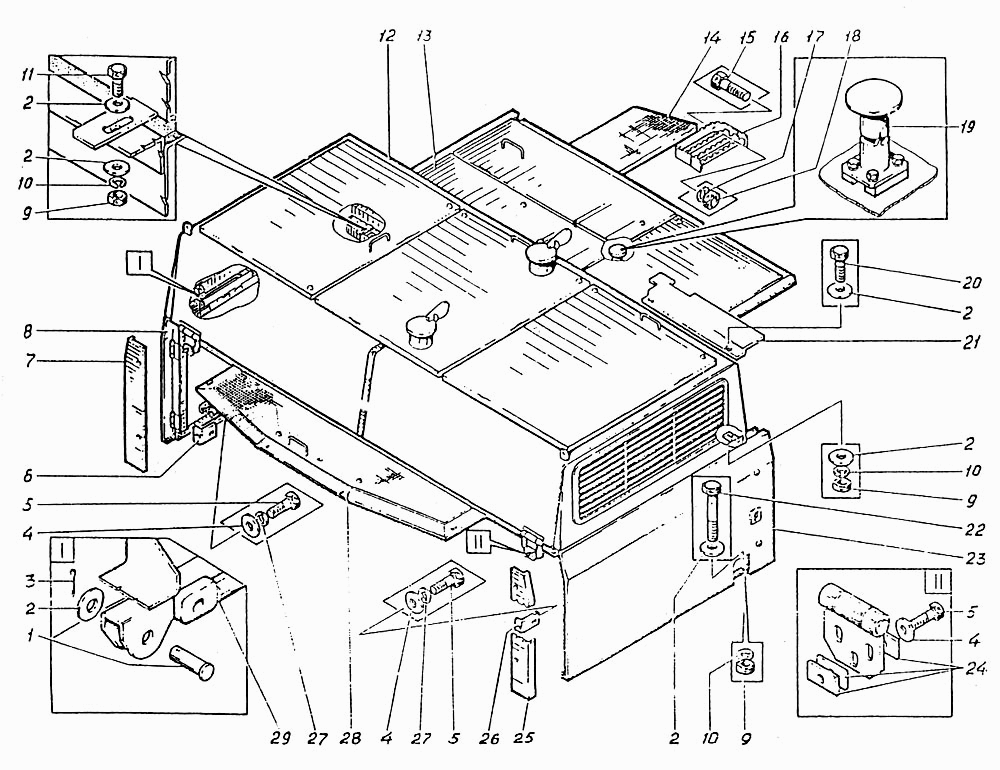

Установка капотов
100%
Название детали
Установка капотов
Заводской номер
ЭО-5126.10.00.000сб
Количество на модель
№
Название детали
Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80]
Заводской номер
Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80]
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
Шайба 10.02 [ГОСТ 11371-78]
Количество на модель
68
№
2
Название детали
Шплинт х
Заводской номер
Шплинт 3,2х20.019 [ГОСТ 397-79]
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
Шайба 16.02 [ГОСТ 11371-78]
Количество на модель
4
№
4
Название детали
Болт М16-8gх50.58 [ГОСТ 7798-70]
Заводской номер
Болт М16-8gх50.58 [ГОСТ 7798-70]
Количество на модель
10
№
5
Название детали
Кронштейн
Заводской номер
ЭО-5221.10.00.460-01сб
Количество на модель
2
№
6
Название детали
Компенсатор
Заводской номер
ЭО-5221.10.00.001-01
Количество на модель
1
№
7
Название детали
Панель левая
Заводской номер
ЭО-5126.10.02.000сб
Количество на модель
1
№
8
Название детали
Гайка М10-7Н.6 [ГОСТ 5915-70]
Заводской номер
Гайка М10-7Н.6 [ГОСТ 5915-70]
Количество на модель
34
№
9
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.05 [ГОСТ 6402-70]
Количество на модель
34
№
10
Название детали
Болт М10-8gх25.58 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх25.58 [ГОСТ 7798-70]
Количество на модель
3
№
11
Название детали
Капот силовой установки
Заводской номер
ЭО-5126.10.01.000сб
Количество на модель
1
№
12
Название детали
Блок крышек
Заводской номер
ЭО-5126.10.04.000сб
Количество на модель
1
№
13
Название детали
Балкон
Заводской номер
ЭО-5126.10.00.100сб
Количество на модель
1
№
14
Название детали
Болт М12-8gх50.58 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх50.58 [ГОСТ 7798-70]
Количество на модель
2
№
15
Название детали
Ступенька
Заводской номер
ЭО-5221.10.00.450-5сб
Количество на модель
1
№
16
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.05 [ГОСТ 6402-70]
Количество на модель
2
№
17
Название детали
Гайка М12-7Н.6 [ГОСТ 5915-70]
Заводской номер
Гайка М12-7Н.6 [ГОСТ 5915-70]
Количество на модель
2
№
18
Название детали
Втулка
Заводской номер
Э4.10.00.001
Количество на модель
1
№
19
Название детали
Болт М10-8gх30.58 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх30.58 [ГОСТ 7798-70]
Количество на модель
21
№
20
Название детали
Настил
Заводской номер
Э4.10.00.005
Количество на модель
1
№
21
Название детали
Болт М10-8gх65.58 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх65.58 [ГОСТ 7798-70]
Количество на модель
8
№
22
Название детали
Панель правая
Заводской номер
ЭО-5126.10.03.000сб
Количество на модель
1
№
23
Название детали
Накладка
Заводской номер
Э4.10.00.033
Количество на модель
6
№
24
Название детали
Компенсатор
Заводской номер
ЭО-5221.10.00.001
Количество на модель
1
№
25
Название детали
Кронштейн
Заводской номер
ЭО-5221.10.00.460сб
Количество на модель
2
№
26
Название детали
Шайба 16.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 16.65Г.016 [ГОСТ 6402-70]
Количество на модель
10
№
27
Название детали
Крышка задняя
Заводской номер
ЭО-5126.10.05.000сб
Количество на модель
1
№
28
Название детали
Тяга
Заводской номер
ЭО-5126.10.00.130сб
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка капотов | ЭО-5126.10.00.000сб | |||||||
| 1 | Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80] | Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80] | 2 | 2 | 1 | |||
| 2 | Шайба | Шайба 10.02 [ГОСТ 11371-78] | 68 | 68 | 2 | |||
| 3 | Шплинт х | Шплинт 3,2х20.019 [ГОСТ 397-79] | 2 | 2 | 3 | |||
| 4 | Шайба | Шайба 16.02 [ГОСТ 11371-78] | 4 | 4 | 4 | |||
| 5 | Болт М16-8gх50.58 [ГОСТ 7798-70] | Болт М16-8gх50.58 [ГОСТ 7798-70] | 10 | 10 | 5 | |||
| 6 | Кронштейн | ЭО-5221.10.00.460-01сб | 2 | 2 | 6 | |||
| 7 | Компенсатор | ЭО-5221.10.00.001-01 | 1 | 1 | 7 | |||
| 8 | Панель левая | ЭО-5126.10.02.000сб | 1 | 1 | 8 | |||
| 9 | Гайка М10-7Н.6 [ГОСТ 5915-70] | Гайка М10-7Н.6 [ГОСТ 5915-70] | 34 | 34 | 9 | |||
| 10 | Шайба Г. | Шайба 10.65Г.05 [ГОСТ 6402-70] | 34 | 34 | 10 | |||
| 11 | Болт М10-8gх25.58 [ГОСТ 7798-70] | Болт М10-8gх25.58 [ГОСТ 7798-70] | 3 | 3 | 11 | |||
| 12 | Капот силовой установки | ЭО-5126.10.01.000сб | 1 | 1 | 12 | |||
| 13 | Блок крышек | ЭО-5126.10.04.000сб | 1 | 1 | 13 | |||
| 14 | Балкон | ЭО-5126.10.00.100сб | 1 | 1 | 14 | |||
| 15 | Болт М12-8gх50.58 [ГОСТ 7798-70] | Болт М12-8gх50.58 [ГОСТ 7798-70] | 2 | 2 | 15 | |||
| 16 | Ступенька | ЭО-5221.10.00.450-5сб | 1 | 1 | 16 | |||
| 17 | Шайба Г. | Шайба 12.65Г.05 [ГОСТ 6402-70] | 2 | 2 | 17 | |||
| 18 | Гайка М12-7Н.6 [ГОСТ 5915-70] | Гайка М12-7Н.6 [ГОСТ 5915-70] | 2 | 2 | 18 | |||
| 19 | Втулка | Э4.10.00.001 | 1 | 1 | 19 | |||
| 20 | Болт М10-8gх30.58 [ГОСТ 7798-70] | Болт М10-8gх30.58 [ГОСТ 7798-70] | 21 | 21 | 20 | |||
| 21 | Настил | Э4.10.00.005 | 1 | 1 | 21 | |||
| 22 | Болт М10-8gх65.58 [ГОСТ 7798-70] | Болт М10-8gх65.58 [ГОСТ 7798-70] | 8 | 8 | 22 | |||
| 23 | Панель правая | ЭО-5126.10.03.000сб | 1 | 1 | 23 | |||
| 24 | Накладка | Э4.10.00.033 | 6 | 6 | 24 | |||
| 25 | Компенсатор | ЭО-5221.10.00.001 | 1 | 1 | 25 | |||
| 26 | Кронштейн | ЭО-5221.10.00.460сб | 2 | 2 | 26 | |||
| 27 | Шайба 16.65Г.016 [ГОСТ 6402-70] | Шайба 16.65Г.016 [ГОСТ 6402-70] | 10 | 10 | 27 | |||
| 28 | Крышка задняя | ЭО-5126.10.05.000сб | 1 | 1 | 28 | |||
| 29 | Тяга | ЭО-5126.10.00.130сб | 2 | 2 | 29 |
