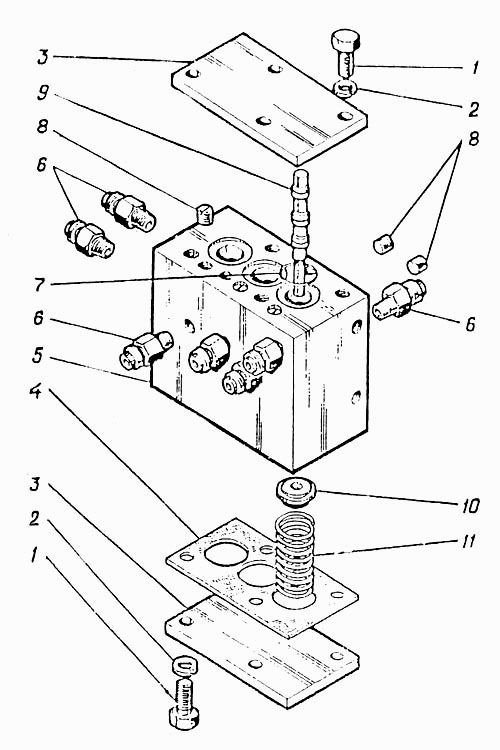

Блок золотников
100%
Название детали
Блок золотников
Заводской номер
ЭО-5122А.04.28.000-1сб
Количество на модель
№
Название детали
Болт М10-8qх25.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М10-8qх25.46.016 [ГОСТ 7798-70]
Количество на модель
8
№
1
Название детали
Шайба 10.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 10.65г.016 [ГОСТ 6402-70]
Количество на модель
8
№
2
Название детали
Крышка
Заводской номер
ЭО-5122А.04.28.001-1
Количество на модель
2
№
3
Название детали
Прокладка
Заводской номер
ЭО-5122А.04.28.002-1
Количество на модель
1
№
4
Название детали
Корпус
Заводской номер
ЭО-5122А.04.28.101-1
Количество на модель
1
№
5
Название детали
Штуцер К 1/4"
Заводской номер
ЭО-5122А.05.25.013
Количество на модель
9
№
6
Название детали
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
Заводской номер
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
Количество на модель
3
№
7
Название детали
Пробка
Заводской номер
172.87.335
Количество на модель
6
№
8
Название детали
Золотник
Заводской номер
ЭО-5122А.04.23.005
Количество на модель
3
№
9
Название детали
Втулка
Заводской номер
ЭО-5122А.04.23.007-1
Количество на модель
3
№
10
Название детали
Пружина
Заводской номер
ЭО-5122А.04.23.006-1
Количество на модель
4
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок золотников | ЭО-5122А.04.28.000-1сб | |||||||
| 1 | Болт М10-8qх25.46.016 [ГОСТ 7798-70] | Болт М10-8qх25.46.016 [ГОСТ 7798-70] | 8 | 8 | 1 | |||
| 2 | Шайба 10.65г.016 [ГОСТ 6402-70] | Шайба 10.65г.016 [ГОСТ 6402-70] | 8 | 8 | 2 | |||
| 3 | Крышка | ЭО-5122А.04.28.001-1 | 2 | 2 | 3 | |||
| 4 | Прокладка | ЭО-5122А.04.28.002-1 | 1 | 1 | 4 | |||
| 5 | Корпус | ЭО-5122А.04.28.101-1 | 1 | 1 | 5 | |||
| 6 | Штуцер К 1/4" | ЭО-5122А.05.25.013 | 9 | 9 | 6 | |||
| 7 | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | 3 | 3 | 7 | |||
| 8 | Пробка | 172.87.335 | 6 | 6 | 8 | |||
| 9 | Золотник | ЭО-5122А.04.23.005 | 3 | 3 | 9 | |||
| 10 | Втулка | ЭО-5122А.04.23.007-1 | 3 | 3 | 10 | |||
| 11 | Пружина | ЭО-5122А.04.23.006-1 | 4 | 4 | 11 |
