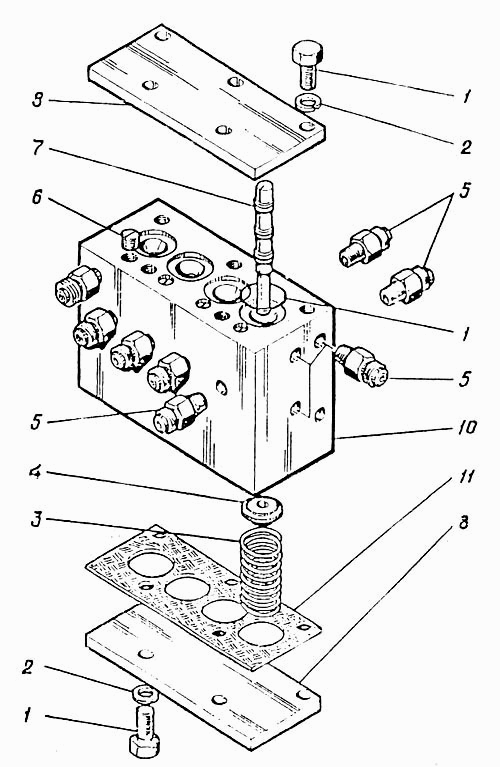

Блок золотников
100%
Название детали
Блок золотников
Заводской номер
ЭО-5122А.04.23.000-1сб
Количество на модель
№
Название детали
Болт М10-8qх25.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М10-8qх25.46.016 [ГОСТ 7798-70]
Количество на модель
10
№
1
Название детали
Шайба 10.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 10.65г.016 [ГОСТ 6402-70]
Количество на модель
10
№
2
Название детали
Пружина
Заводской номер
ЭО-5122А.04.23.006-1
Количество на модель
4
№
3
Название детали
Втулка
Заводской номер
ЭО-5122А.04.23.007-1
Количество на модель
4
№
4
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
8
№
5
Название детали
Пробка
Заводской номер
172.87.335
Количество на модель
8
№
6
Название детали
Золотник
Заводской номер
ЭО-5122А.04.23.005
Количество на модель
4
№
7
Название детали
Крышка
Заводской номер
ЭО-5122А.04.23.001-1
Количество на модель
2
№
8
Название детали
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
Заводской номер
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
Количество на модель
4
№
9
Название детали
Корпус
Заводской номер
ЭО-5122А.04.23.101-1
Количество на модель
1
№
10
Название детали
Прокладка (паронит)
Заводской номер
ЭО-5122А.04.23.002-1
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок золотников | ЭО-5122А.04.23.000-1сб | |||||||
| 1 | Болт М10-8qх25.46.016 [ГОСТ 7798-70] | Болт М10-8qх25.46.016 [ГОСТ 7798-70] | 10 | 10 | 1 | |||
| 2 | Шайба 10.65г.016 [ГОСТ 6402-70] | Шайба 10.65г.016 [ГОСТ 6402-70] | 10 | 10 | 2 | |||
| 3 | Пружина | ЭО-5122А.04.23.006-1 | 4 | 4 | 3 | |||
| 4 | Втулка | ЭО-5122А.04.23.007-1 | 4 | 4 | 4 | |||
| 5 | Штуцер К | ЭО-5122.05.25.013 | 8 | 8 | 5 | |||
| 6 | Пробка | 172.87.335 | 8 | 8 | 6 | |||
| 7 | Золотник | ЭО-5122А.04.23.005 | 4 | 4 | 7 | |||
| 8 | Крышка | ЭО-5122А.04.23.001-1 | 2 | 2 | 8 | |||
| 9 | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | 4 | 4 | 9 | |||
| 10 | Корпус | ЭО-5122А.04.23.101-1 | 1 | 1 | 10 | |||
| 11 | Прокладка (паронит) | ЭО-5122А.04.23.002-1 | 1 | 1 | 11 |
