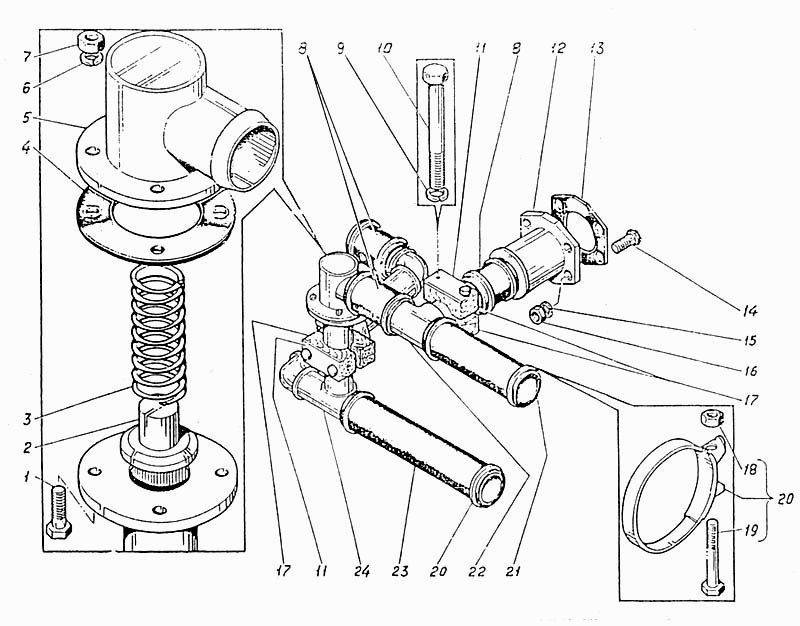

Трубопроводы сливные
100%
Название детали
Трубопроводы сливные
Заводской номер
ЭО-5126.09.41.000сб
Количество на модель
№
Название детали
Болт М10-8gх35.58 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх35.58 [ГОСТ 7798-70]
Количество на модель
4
№
1
Название детали
Клапан
Заводской номер
ЭО-5122.09.41.014
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
ЭО-5122.09.11.001
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
ЭО-5122.09.41.004
Количество на модель
1
№
4
Название детали
Корпус
Заводской номер
ЭО-5122.09.41.300сб
Количество на модель
1
№
5
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.05 [ГОСТ 6402-70]
Количество на модель
4
№
6
Название детали
Гайка М10-6Н.6 [ГОСТ 5915-70]
Заводской номер
Гайка М10-6Н.6 [ГОСТ 5915-70]
Количество на модель
4
№
7
Название детали
Рукав
Заводской номер
ЭО-5221.09.41.002
Количество на модель
4
№
8
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.05 [ГОСТ 6402-70]
Количество на модель
4
№
9
Название детали
Болт М12-8gх110.58 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх110.58 [ГОСТ 7798-70]
Количество на модель
4
№
10
Название детали
Накладка
Заводской номер
ЭО-5122.09.41.007
Количество на модель
8
№
11
Название детали
Труба
Заводской номер
ЭО-5221.09.41.200сб
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
ЭО-5221.09.41.001
Количество на модель
1
№
13
Название детали
Болт М16-8gх50.58 [ГОСТ 7798-70]
Заводской номер
Болт М16-8gх50.58 [ГОСТ 7798-70]
Количество на модель
4
№
14
Название детали
Шайба 16.65Г.05 [ГОСТ 6402-70]
Заводской номер
Шайба 16.65Г.05 [ГОСТ 6402-70]
Количество на модель
4
№
15
Название детали
Гайка М16-6Н.6 [ГОСТ 5915-70]
Заводской номер
Гайка М16-6Н.6 [ГОСТ 5915-70]
Количество на модель
4
№
16
Название детали
Колодка
Заводской номер
ЭО-5122.09.41.006
Количество на модель
4
№
17
Название детали
Труба
Заводской номер
Э4.09.41.0Псб
Количество на модель
1
№
18
Название детали
Хомут
Заводской номер
Э4.11.01.100сб
Количество на модель
12
№
20
Название детали
Рукав 6- - У L=
Заводской номер
ЭО-5122.09.41.013
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
ЭО-5221.09.41.400сб
Количество на модель
1
№
22
Название детали
Рукав 6(I) 16-65-86-У L=410
Заводской номер
ЭО-5126.09.41.001
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
Э4.09.41.010сб
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы сливные | ЭО-5126.09.41.000сб | |||||||
| 1 | Болт М10-8gх35.58 [ГОСТ 7798-70] | Болт М10-8gх35.58 [ГОСТ 7798-70] | 4 | 4 | 1 | |||
| 2 | Клапан | ЭО-5122.09.41.014 | 1 | 1 | 2 | |||
| 3 | Пружина | ЭО-5122.09.11.001 | 1 | 1 | 3 | |||
| 4 | Прокладка | ЭО-5122.09.41.004 | 1 | 1 | 4 | |||
| 5 | Корпус | ЭО-5122.09.41.300сб | 1 | 1 | 5 | |||
| 6 | Шайба Г. | Шайба 10.65Г.05 [ГОСТ 6402-70] | 4 | 4 | 6 | |||
| 7 | Гайка М10-6Н.6 [ГОСТ 5915-70] | Гайка М10-6Н.6 [ГОСТ 5915-70] | 4 | 4 | 7 | |||
| 8 | Рукав | ЭО-5221.09.41.002 | 4 | 4 | 8 | |||
| 9 | Шайба Г. | Шайба 12.65Г.05 [ГОСТ 6402-70] | 4 | 4 | 9 | |||
| 10 | Болт М12-8gх110.58 [ГОСТ 7798-70] | Болт М12-8gх110.58 [ГОСТ 7798-70] | 4 | 4 | 10 | |||
| 11 | Накладка | ЭО-5122.09.41.007 | 8 | 8 | 11 | |||
| 12 | Труба | ЭО-5221.09.41.200сб | 1 | 1 | 12 | |||
| 13 | прокладка | ЭО-5221.09.41.001 | 1 | 1 | 13 | |||
| 14 | Болт М16-8gх50.58 [ГОСТ 7798-70] | Болт М16-8gх50.58 [ГОСТ 7798-70] | 4 | 4 | 14 | |||
| 15 | Шайба 16.65Г.05 [ГОСТ 6402-70] | Шайба 16.65Г.05 [ГОСТ 6402-70] | 4 | 4 | 15 | |||
| 16 | Гайка М16-6Н.6 [ГОСТ 5915-70] | Гайка М16-6Н.6 [ГОСТ 5915-70] | 4 | 4 | 16 | |||
| 17 | Колодка | ЭО-5122.09.41.006 | 4 | 4 | 17 | |||
| 18 | Труба | Э4.09.41.0Псб | 1 | 1 | 18 | |||
| 20 | Хомут | Э4.11.01.100сб | 12 | 12 | 20 | |||
| 21 | Рукав 6- - У L= | ЭО-5122.09.41.013 | 1 | 1 | 21 | |||
| 22 | Труба | ЭО-5221.09.41.400сб | 1 | 1 | 22 | |||
| 23 | Рукав 6(I) 16-65-86-У L=410 | ЭО-5126.09.41.001 | 1 | 1 | 23 | |||
| 24 | Труба | Э4.09.41.010сб | 1 | 1 | 24 |
