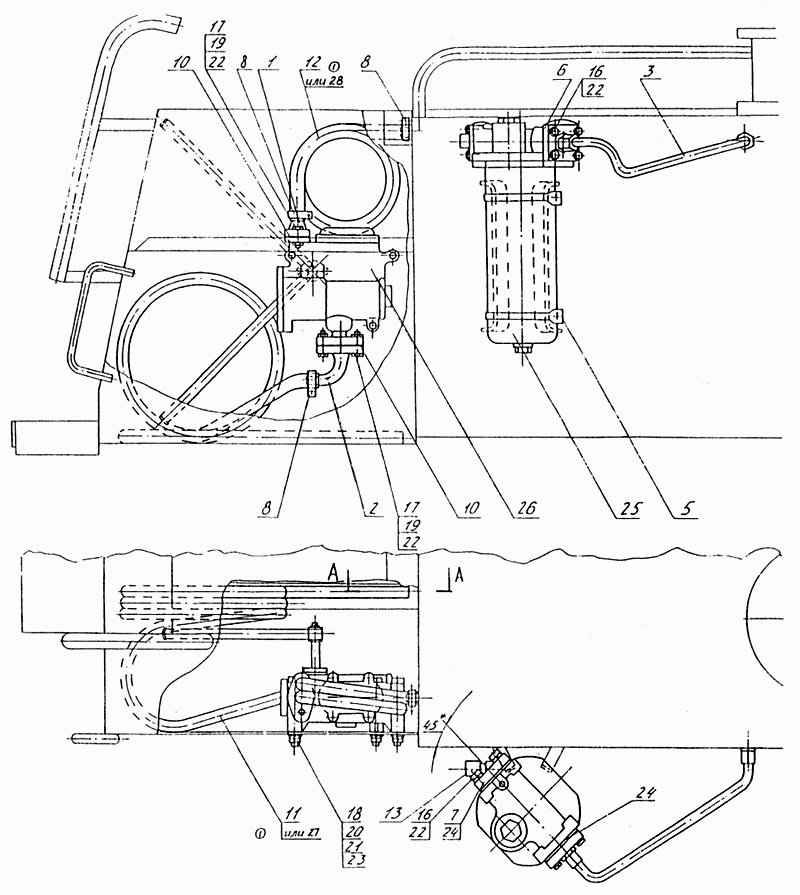

Установка перекачивающего насоса
100%
Название детали
Установка перекачивающего насоса
Заводской номер
Э4.09.35.000сб
Количество на модель
№
Название детали
Патрубок
Заводской номер
Э4.09.35.100сб
Количество на модель
1
№
1
Название детали
Патрубок
Заводской номер
Э4.09.35.110сб
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
Э4.09.35.120сб
Количество на модель
1
№
3
Название детали
Хомут 165-Ц9Хр
Заводской номер
Э4.11.01.100сб-02
Количество на модель
2
№
5
Название детали
Фланец
Заводской номер
ЭО-5122.09.35.040
Количество на модель
1
№
6
Название детали
Фланец
Заводской номер
ЭО-5122.09.35.050-1
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
Э4.09.35.001
Количество на модель
2
№
10
Название детали
Втулка B- - ГОСТ L=
Заводской номер
ЭО-5122.09.35.001
Количество на модель
1
№
11
Название детали
Рукав B- - ГОСТ =
Заводской номер
ЭО-5122.09.35.002
Количество на модель
1
№
12
Название детали
Заглушка
Заводской номер
ЭО-5122.09.35.005
Количество на модель
1
№
13
Название детали
Болт М12-6gх30.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М12-6gх30.46.016 [ГОСТ 7798-70]
Количество на модель
8
№
16
Название детали
Болт М12-6gх50.66.016 [ГОСТ 7808-70]
Заводской номер
Болт М12-6gх50.66.016 [ГОСТ 7808-70]
Количество на модель
4
№
17
Название детали
Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70]
Заводской номер
Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70]
Количество на модель
3
№
18
Название детали
Гайка М12-6Н.04.016 [ГОСТ 5916-70]
Заводской номер
Гайка М12-6Н.04.016 [ГОСТ 5916-70]
Количество на модель
4
№
19
Название детали
Гайка М16-7Н.8.20.016 [ГОСТ 5915-70]
Заводской номер
Гайка М16-7Н.8.20.016 [ГОСТ 5915-70]
Количество на модель
3
№
20
Название детали
Шайба С16-2,5.03.016 [ГОСТ 11371-78]
Заводской номер
Шайба С16-2,5.03.016 [ГОСТ 11371-78]
Количество на модель
3
№
21
Название детали
Шайба 12.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 12.65Г.016 [ГОСТ 6402-70]
Количество на модель
12
№
22
Название детали
Шайба 16Т.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 16Т.65Г.016 [ГОСТ 6402-70]
Количество на модель
3
№
23
Название детали
Кольцо 063-068-30-2-3 [ГОСТ 18829-73]
Заводской номер
Кольцо 063-068-30-2-3 [ГОСТ 18829-73]
Количество на модель
2
№
24
Название детали
Фильтр
Заводской номер
Э4.09.35.140сб
Количество на модель
1
№
25
Название детали
Насос ручной НРП-4 [ТУ 44-3-1162-90]
Заводской номер
Насос ручной НРП-4 [ТУ 44-3-1162-90]
Количество на модель
1
№
26
Название детали
Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=3900
Заводской номер
Э4.09.35.030
Количество на модель
1
№
27
Название детали
Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=1200
Заводской номер
Э4.09.35.031
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка перекачивающего насоса | Э4.09.35.000сб | |||||||
| 1 | Патрубок | Э4.09.35.100сб | 1 | 1 | 1 | |||
| 2 | Патрубок | Э4.09.35.110сб | 1 | 1 | 2 | |||
| 3 | Трубопровод | Э4.09.35.120сб | 1 | 1 | 3 | |||
| 5 | Хомут 165-Ц9Хр | Э4.11.01.100сб-02 | 2 | 2 | 5 | |||
| 6 | Фланец | ЭО-5122.09.35.040 | 1 | 1 | 6 | |||
| 7 | Фланец | ЭО-5122.09.35.050-1 | 1 | 1 | 7 | |||
| 10 | Прокладка | Э4.09.35.001 | 2 | 2 | 10 | |||
| 11 | Втулка B- - ГОСТ L= | ЭО-5122.09.35.001 | 1 | 1 | 11 | |||
| 12 | Рукав B- - ГОСТ = | ЭО-5122.09.35.002 | 1 | 1 | 12 | |||
| 13 | Заглушка | ЭО-5122.09.35.005 | 1 | 1 | 13 | |||
| 16 | Болт М12-6gх30.46.016 [ГОСТ 7798-70] | Болт М12-6gх30.46.016 [ГОСТ 7798-70] | 8 | 8 | 16 | |||
| 17 | Болт М12-6gх50.66.016 [ГОСТ 7808-70] | Болт М12-6gх50.66.016 [ГОСТ 7808-70] | 4 | 4 | 17 | |||
| 18 | Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70] | Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70] | 3 | 3 | 18 | |||
| 19 | Гайка М12-6Н.04.016 [ГОСТ 5916-70] | Гайка М12-6Н.04.016 [ГОСТ 5916-70] | 4 | 4 | 19 | |||
| 20 | Гайка М16-7Н.8.20.016 [ГОСТ 5915-70] | Гайка М16-7Н.8.20.016 [ГОСТ 5915-70] | 3 | 3 | 20 | |||
| 21 | Шайба С16-2,5.03.016 [ГОСТ 11371-78] | Шайба С16-2,5.03.016 [ГОСТ 11371-78] | 3 | 3 | 21 | |||
| 22 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | 12 | 12 | 22 | |||
| 23 | Шайба 16Т.65Г.016 [ГОСТ 6402-70] | Шайба 16Т.65Г.016 [ГОСТ 6402-70] | 3 | 3 | 23 | |||
| 24 | Кольцо 063-068-30-2-3 [ГОСТ 18829-73] | Кольцо 063-068-30-2-3 [ГОСТ 18829-73] | 2 | 2 | 24 | |||
| 25 | Фильтр | Э4.09.35.140сб | 1 | 1 | 25 | |||
| 26 | Насос ручной НРП-4 [ТУ 44-3-1162-90] | Насос ручной НРП-4 [ТУ 44-3-1162-90] | 1 | 1 | 26 | |||
| 27 | Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=3900 | Э4.09.35.030 | 1 | 1 | 27 | |||
| 28 | Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=1200 | Э4.09.35.031 | 1 | 1 | 28 |
