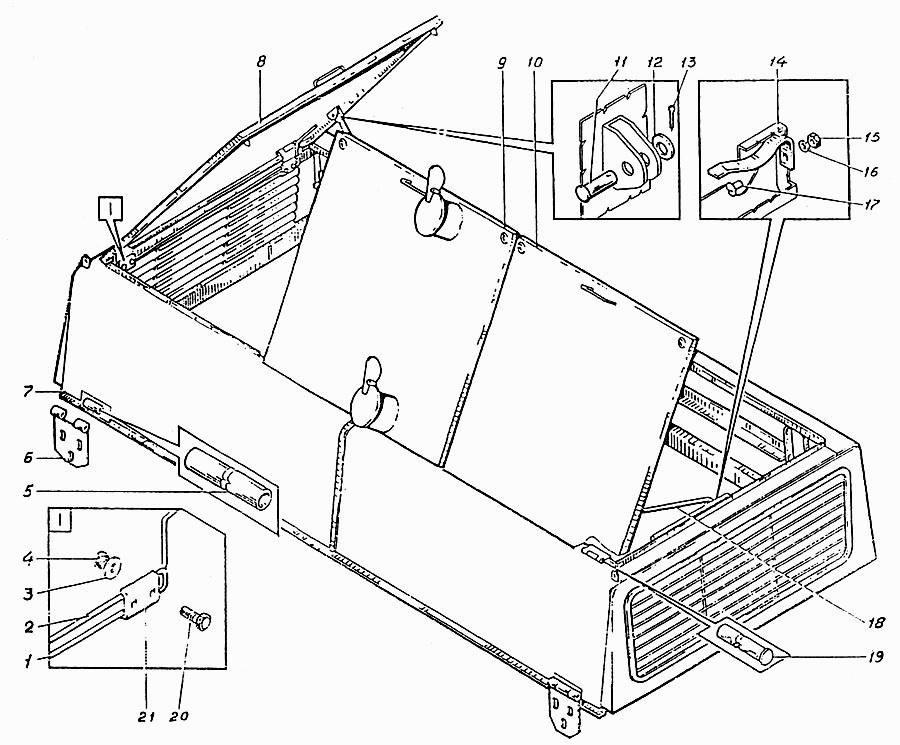

Капот силовой установки
100%
Название детали
Капот силовой установки
Заводской номер
ЭО-5126.10.01.000сб
Количество на модель
№
Название детали
Торсион
Заводской номер
ЭО-5221.10.01.002
Количество на модель
1
№
1
Название детали
Торсион
Заводской номер
ЭО-5221.10.01.001
Количество на модель
1
№
2
Название детали
Шайба 12.02.019 [ГОСТ 11371-78]
Заводской номер
Шайба 12.02.019 [ГОСТ 11371-78]
Количество на модель
4
№
3
Название детали
Гайка М12-7Н-6.019 [ГОСТ 5915-70]
Заводской номер
Гайка М12-7Н-6.019 [ГОСТ 5915-70]
Количество на модель
4
№
4
Название детали
Ось
Заводской номер
ЭО-5221.10.01.004
Количество на модель
2
№
5
Название детали
Петля
Заводской номер
Э4.10.01.500сб
Количество на модель
2
№
6
Название детали
Каркас капота
Заводской номер
ЭО-5126.10.01.100сб
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
ЭО-5126.10.01.300сб
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
ЭО-5126.10.01.200сб
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
ЭО-5221.10.01.200сб
Количество на модель
1
№
10
Название детали
Ось Б-10 d11х30.45.1.229...269 [ГОСТ 9650-80]
Заводской номер
Ось Б-10 d11х30.45.1.229...269 [ГОСТ 9650-80]
Количество на модель
3
№
11
Название детали
Шайба
Заводской номер
Шайба 10.02.019 [ГОСТ 11371-78]
Количество на модель
3
№
12
Название детали
Шплинт 3.2х20.019 [ГОСТ 397-79]
Заводской номер
Шплинт 3.2х20.019 [ГОСТ 397-79]
Количество на модель
3
№
13
Название детали
Пружина
Заводской номер
ЭО-5221.10.02.001
Количество на модель
3
№
14
Название детали
Гайка М4-7Н.6.019 [ГОСТ 5916-70]
Заводской номер
Гайка М4-7Н.6.019 [ГОСТ 5916-70]
Количество на модель
3
№
15
Название детали
Шайба 4.65Г.019 [ГОСТ 6402-70]
Заводской номер
Шайба 4.65Г.019 [ГОСТ 6402-70]
Количество на модель
3
№
16
Название детали
Винт В.М4-8gх10.58.019 [ГОСТ 17473-80]
Заводской номер
Винт В.М4-8gх10.58.019 [ГОСТ 17473-80]
Количество на модель
3
№
17
Название детали
Тяга
Заводской номер
ЭО-5221.10.02.250сб
Количество на модель
3
№
18
Название детали
Ось
Заводской номер
ЭО-5221.08.02.005
Количество на модель
6
№
19
Название детали
Болт М12-8gх40.58.019 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх40.58.019 [ГОСТ 7798-70]
Количество на модель
4
№
20
Название детали
Скоба
Заводской номер
ЭО-5221.10.01.003
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Капот силовой установки | ЭО-5126.10.01.000сб | |||||||
| 1 | Торсион | ЭО-5221.10.01.002 | 1 | 1 | 1 | |||
| 2 | Торсион | ЭО-5221.10.01.001 | 1 | 1 | 2 | |||
| 3 | Шайба 12.02.019 [ГОСТ 11371-78] | Шайба 12.02.019 [ГОСТ 11371-78] | 4 | 4 | 3 | |||
| 4 | Гайка М12-7Н-6.019 [ГОСТ 5915-70] | Гайка М12-7Н-6.019 [ГОСТ 5915-70] | 4 | 4 | 4 | |||
| 5 | Ось | ЭО-5221.10.01.004 | 2 | 2 | 5 | |||
| 6 | Петля | Э4.10.01.500сб | 2 | 2 | 6 | |||
| 7 | Каркас капота | ЭО-5126.10.01.100сб | 1 | 1 | 7 | |||
| 8 | Крышка | ЭО-5126.10.01.300сб | 1 | 1 | 8 | |||
| 9 | Крышка | ЭО-5126.10.01.200сб | 1 | 1 | 9 | |||
| 10 | Крышка | ЭО-5221.10.01.200сб | 1 | 1 | 10 | |||
| 11 | Ось Б-10 d11х30.45.1.229...269 [ГОСТ 9650-80] | Ось Б-10 d11х30.45.1.229...269 [ГОСТ 9650-80] | 3 | 3 | 11 | |||
| 12 | Шайба | Шайба 10.02.019 [ГОСТ 11371-78] | 3 | 3 | 12 | |||
| 13 | Шплинт 3.2х20.019 [ГОСТ 397-79] | Шплинт 3.2х20.019 [ГОСТ 397-79] | 3 | 3 | 13 | |||
| 14 | Пружина | ЭО-5221.10.02.001 | 3 | 3 | 14 | |||
| 15 | Гайка М4-7Н.6.019 [ГОСТ 5916-70] | Гайка М4-7Н.6.019 [ГОСТ 5916-70] | 3 | 3 | 15 | |||
| 16 | Шайба 4.65Г.019 [ГОСТ 6402-70] | Шайба 4.65Г.019 [ГОСТ 6402-70] | 3 | 3 | 16 | |||
| 17 | Винт В.М4-8gх10.58.019 [ГОСТ 17473-80] | Винт В.М4-8gх10.58.019 [ГОСТ 17473-80] | 3 | 3 | 17 | |||
| 18 | Тяга | ЭО-5221.10.02.250сб | 3 | 3 | 18 | |||
| 19 | Ось | ЭО-5221.08.02.005 | 6 | 6 | 19 | |||
| 20 | Болт М12-8gх40.58.019 [ГОСТ 7798-70] | Болт М12-8gх40.58.019 [ГОСТ 7798-70] | 4 | 4 | 20 | |||
| 21 | Скоба | ЭО-5221.10.01.003 | 2 | 2 | 21 |
