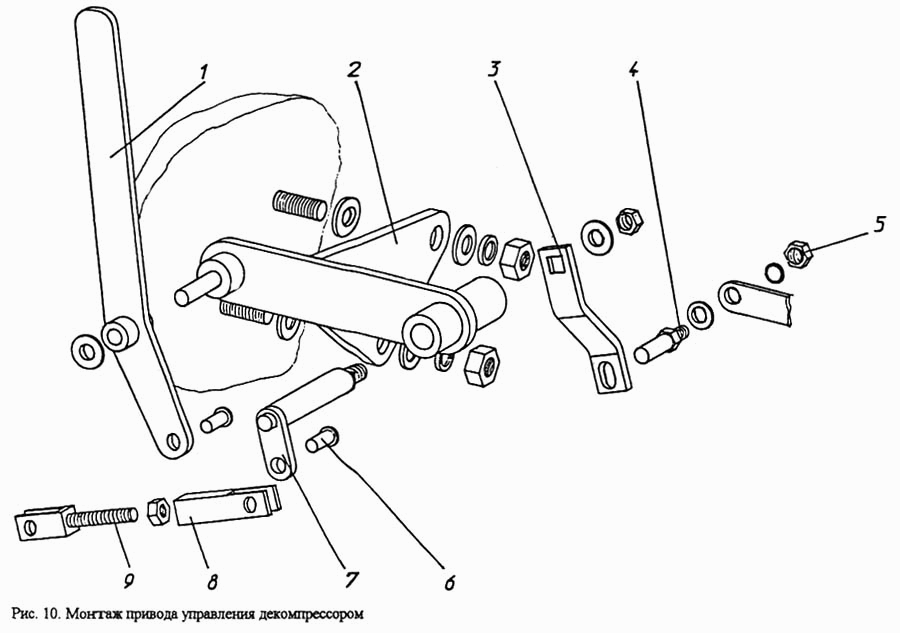

Привод управления декомпрессором ПУМ-500.01.07сб-3
100%
Название детали
Монтаж привода управления декомпрессором
Заводской номер
ПУМ-500.01.07.000-3
Количество на модель
1
№
Название детали
Привод управления декомпрессором
Заводской номер
ПУМ-500.01.07.400
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
ПУМ-500.01.07.410
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
ПУМ-500.01.07.420
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
ПУМ-500.01.07.401
Количество на модель
1
№
3
Название детали
Поводок
Заводской номер
П1.01.07.001-2
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
520.02.001-02
Количество на модель
1
№
5
Название детали
Ось
Заводской номер
60.12.118
Количество на модель
2
№
6
Название детали
Валик
Заводской номер
ПУМ-500.01.07.450
Количество на модель
1
№
7
Название детали
Вилка
Заводской номер
172.61.057
Количество на модель
1
№
8
Название детали
Вилка
Заводской номер
187.61.024
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж привода управления декомпрессором | ПУМ-500.01.07.000-3 | 1 | 1 | |||||
| Привод управления декомпрессором | ПУМ-500.01.07.400 | 1 | 1 | |||||
| 1 | Рычаг | ПУМ-500.01.07.410 | 1 | 1 | 1 | |||
| 2 | Кронштейн | ПУМ-500.01.07.420 | 1 | 1 | 2 | |||
| 3 | Рычаг | ПУМ-500.01.07.401 | 1 | 1 | 3 | |||
| 4 | Поводок | П1.01.07.001-2 | 1 | 1 | 4 | |||
| 5 | Гайка | 520.02.001-02 | 1 | 1 | 5 | |||
| 6 | Ось | 60.12.118 | 2 | 2 | 6 | |||
| 7 | Валик | ПУМ-500.01.07.450 | 1 | 1 | 7 | |||
| 8 | Вилка | 172.61.057 | 1 | 1 | 8 | |||
| 9 | Вилка | 187.61.024 | 1 | 1 | 9 |
