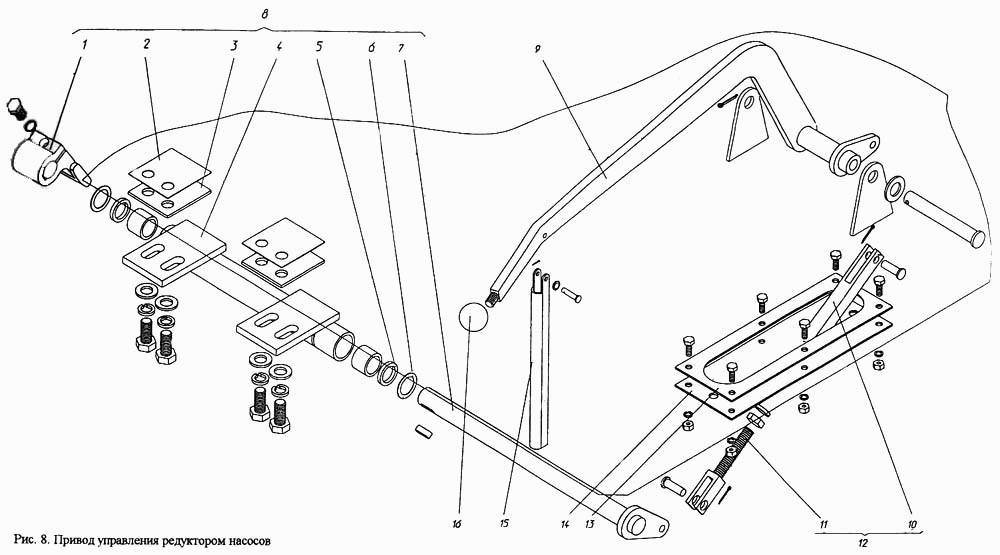

Привод управления редуктором насосов ПУМ-500.01.07сб-1
100%
Название детали
Привод управления редуктором насосов
Заводской номер
ПУМ-500.01.07.000-1
Количество на модель
№
Название детали
Рычаг
Заводской номер
ПУМ-500.01.07.201
Количество на модель
1
№
1
Название детали
Планка
Заводской номер
ПУМ-500.01.07.016-1
Количество на модель
4
№
2
Название детали
Планка
Заводской номер
ПУМ-500.01.07.016-1-01
Количество на модель
4
№
3
Название детали
Опора
Заводской номер
ПУМ-500.01.07.210
Количество на модель
1
№
4
Название детали
Сальник
Заводской номер
155.20.242
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
155.22.153
Количество на модель
2
№
6
Название детали
Вал
Заводской номер
ПУМ-500.01.07.220
Количество на модель
1
№
7
Название детали
Вал
Заводской номер
ПУМ-500.01.07.200
Количество на модель
1
№
8
Название детали
Рычаг
Заводской номер
ПУМ-500.01.07.250
Количество на модель
1
№
9
Название детали
Вилка
Заводской номер
ПУМ-500.01.07.262
Количество на модель
1
№
10
Название детали
Вилка
Заводской номер
ПУМ-500.01.07.261
Количество на модель
1
№
11
Название детали
Тяга
Заводской номер
ПУМ-500.01.07.260
Количество на модель
1
№
12
Название детали
Фланец
Заводской номер
П1.01.07.009
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
П1.01.07.008
Количество на модель
1
№
14
Название детали
Упор
Заводской номер
ПУМ-500.01.07.224
Количество на модель
1
№
15
Название детали
Ручка
Заводской номер
520.24.001
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод управления редуктором насосов | ПУМ-500.01.07.000-1 | |||||||
| 1 | Рычаг | ПУМ-500.01.07.201 | 1 | 1 | 1 | |||
| 2 | Планка | ПУМ-500.01.07.016-1 | 4 | 4 | 2 | |||
| 3 | Планка | ПУМ-500.01.07.016-1-01 | 4 | 4 | 3 | |||
| 4 | Опора | ПУМ-500.01.07.210 | 1 | 1 | 4 | |||
| 5 | Сальник | 155.20.242 | 2 | 2 | 5 | |||
| 6 | Шайба | 155.22.153 | 2 | 2 | 6 | |||
| 7 | Вал | ПУМ-500.01.07.220 | 1 | 1 | 7 | |||
| 8 | Вал | ПУМ-500.01.07.200 | 1 | 1 | 8 | |||
| 9 | Рычаг | ПУМ-500.01.07.250 | 1 | 1 | 9 | |||
| 10 | Вилка | ПУМ-500.01.07.262 | 1 | 1 | 10 | |||
| 11 | Вилка | ПУМ-500.01.07.261 | 1 | 1 | 11 | |||
| 12 | Тяга | ПУМ-500.01.07.260 | 1 | 1 | 12 | |||
| 13 | Фланец | П1.01.07.009 | 1 | 1 | 13 | |||
| 14 | Прокладка | П1.01.07.008 | 1 | 1 | 14 | |||
| 15 | Упор | ПУМ-500.01.07.224 | 1 | 1 | 15 | |||
| 16 | Ручка | 520.24.001 | 1 | 1 | 16 |
