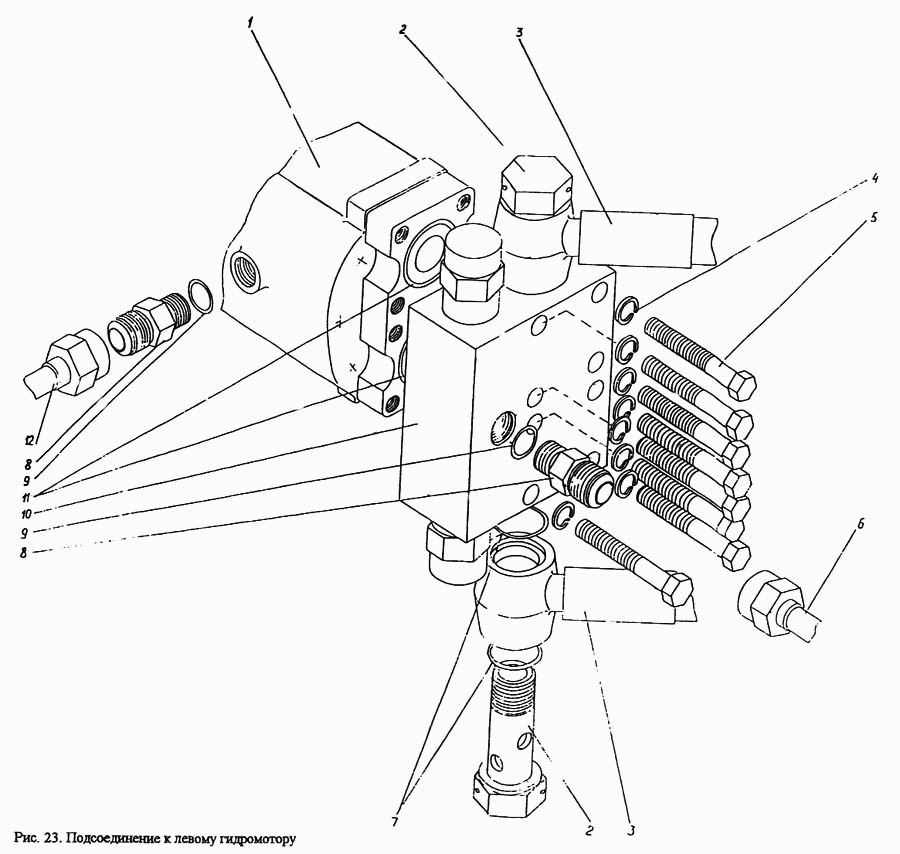

Подсоединение к левому гидромотору
100%
Название детали
Гидромотор 210.56.11.11
Заводской номер
Гидромотор 210.56.11.11
Количество на модель
1
№
1
Название детали
Гидромотор 3103.56-00VI
Заводской номер
Гидромотор 3103.56-00VI
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
П1.11.00.232-3
Количество на модель
2
№
2
Название детали
Рукав
Заводской номер
Рукав
Количество на модель
2
№
3
Название детали
Рукав РВД.20.140.430.0,24 08/08 Д27-Д27-VI
Заводской номер
РВД.20.140.430
Количество на модель
2
№
3
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
8
№
4
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
8
№
5
Название детали
Трубопровод
Заводской номер
П1.11.00.044-сб
Количество на модель
1
№
6
Название детали
Кольцо крепления чехла рейки
Заводской номер
ГОСТ 18829-73
Количество на модель
4
№
7
Название детали
Штуцер
Заводской номер
П1.11.00.051
Количество на модель
2
№
8
Название детали
Блок клапанов
Заводской номер
Блок клапанов
Количество на модель
1
№
10
Название детали
Блок обратно-предохранительных клапанов
Заводской номер
48 3593 1097
Количество на модель
1
№
10
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-18
Количество на модель
2
№
11
Название детали
Трубопровод
Заводской номер
П1.11.00.018с-Б-1
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидромотор 210.56.11.11 | Гидромотор 210.56.11.11 | 1 | 1 | 1 | |||
| 1 | Гидромотор 3103.56-00VI | Гидромотор 3103.56-00VI | 1 | 1 | 1 | |||
| 2 | Болт | П1.11.00.232-3 | 2 | 2 | 2 | |||
| 3 | Рукав | Рукав | 2 | 2 | 3 | |||
| 3 | Рукав РВД.20.140.430.0,24 08/08 Д27-Д27-VI | РВД.20.140.430 | 2 | 2 | 3 | |||
| 4 | Шайба ОТ | ГОСТ 6402-70 | 8 | 8 | 4 | |||
| 5 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 8 | 8 | 5 | |||
| 6 | Трубопровод | П1.11.00.044-сб | 1 | 1 | 6 | |||
| 7 | Кольцо крепления чехла рейки | ГОСТ 18829-73 | 4 | 4 | 7 | |||
| 8 | Штуцер | П1.11.00.051 | 2 | 2 | 8 | |||
| 10 | Блок клапанов | Блок клапанов | 1 | 1 | 10 | |||
| 10 | Блок обратно-предохранительных клапанов | 48 3593 1097 | 1 | 1 | 10 | |||
| 11 | Кольцо уплотнительное | 520.15.004-18 | 2 | 2 | 11 | |||
| 12 | Трубопровод | П1.11.00.018с-Б-1 | 1 | 1 | 12 |
