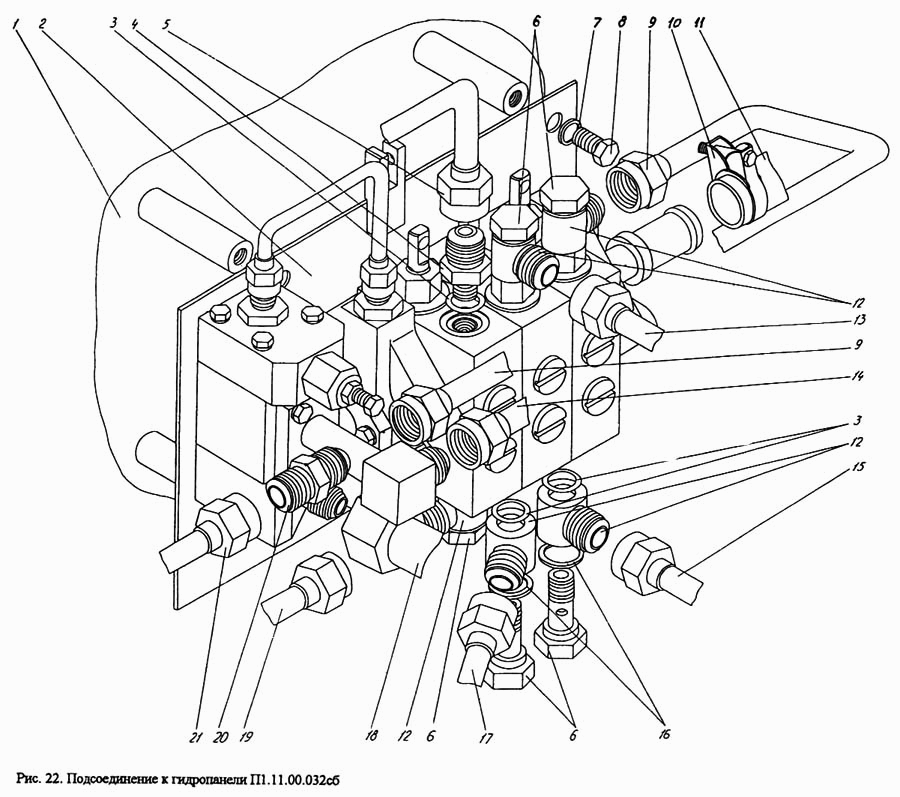

Подсоединение к гидропанели П1.11.00.032сб
100%
Название детали
Редуктор
Заводской номер
П1.01.03.000-сб
Количество на модель
1
№
1
Название детали
Гидропанель
Заводской номер
П1.11.00.032-сб
Количество на модель
1
№
2
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-06
Количество на модель
6
№
3
Название детали
Штуцер
Заводской номер
П1.12.00.001
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
П1.12.00.450-сб-2
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
П1.12.00.003
Количество на модель
5
№
6
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
4
№
7
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
4
№
8
Название детали
Трубопровод
Заводской номер
П1.12.00.390-сб-3
Количество на модель
1
№
9
Название детали
Хомут в сборе
Заводской номер
П1.11.00.360-сб (54.02.115-сб)
Количество на модель
1
№
10
Название детали
Рукав Б1-10-25-36-У L= 210мм (Рукав 40У25-7 L=210мм)
Заводской номер
ГОСТ 18698-79
Количество на модель
1
№
11
Название детали
Рукав 40У25-7 L=210мм (Рукав Б1-10-25-36-У L= 210мм)
Заводской номер
ТУ 005-6016-87
Количество на модель
1
№
11
Название детали
Угольник
Заводской номер
П1.12.00.500-сб
Количество на модель
5
№
12
Название детали
Трубопровод
Заводской номер
П1.12.00.190-сб-1
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
П1.11.00.041-сб
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
П1.12.00.400-сб-2
Количество на модель
1
№
15
Название детали
Прокладка уплотнительная
Заводской номер
520.06.002-06
Количество на модель
5
№
16
Название детали
Трубопровод
Заводской номер
П1.12.00.430-сб-2
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
П1.11.00.470сб (П1.11.00.471сб)
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
П1.12.00.460-сб-2
Количество на модель
1
№
19
Название детали
Переходник
Заводской номер
632.29.044
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
П1.12.00.440-сб-2
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редуктор | П1.01.03.000-сб | 1 | 1 | 1 | |||
| 2 | Гидропанель | П1.11.00.032-сб | 1 | 1 | 2 | |||
| 3 | Кольцо уплотнительное | 520.15.004-06 | 6 | 6 | 3 | |||
| 4 | Штуцер | П1.12.00.001 | 1 | 1 | 4 | |||
| 5 | Трубопровод | П1.12.00.450-сб-2 | 1 | 1 | 5 | |||
| 6 | Болт | П1.12.00.003 | 5 | 5 | 6 | |||
| 7 | Шайба ОТ | ГОСТ 6402-70 | 4 | 4 | 7 | |||
| 8 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 4 | 4 | 8 | |||
| 9 | Трубопровод | П1.12.00.390-сб-3 | 1 | 1 | 9 | |||
| 10 | Хомут в сборе | П1.11.00.360-сб (54.02.115-сб) | 1 | 1 | 10 | |||
| 11 | Рукав Б1-10-25-36-У L= 210мм (Рукав 40У25-7 L=210мм) | ГОСТ 18698-79 | 1 | 1 | 11 | |||
| 11 | Рукав 40У25-7 L=210мм (Рукав Б1-10-25-36-У L= 210мм) | ТУ 005-6016-87 | 1 | 1 | 11 | |||
| 12 | Угольник | П1.12.00.500-сб | 5 | 5 | 12 | |||
| 13 | Трубопровод | П1.12.00.190-сб-1 | 1 | 1 | 13 | |||
| 14 | Трубопровод | П1.11.00.041-сб | 1 | 1 | 14 | |||
| 15 | Трубопровод | П1.12.00.400-сб-2 | 1 | 1 | 15 | |||
| 16 | Прокладка уплотнительная | 520.06.002-06 | 5 | 5 | 16 | |||
| 17 | Трубопровод | П1.12.00.430-сб-2 | 1 | 1 | 17 | |||
| 18 | Рукав | П1.11.00.470сб (П1.11.00.471сб) | 1 | 1 | 18 | |||
| 19 | Трубопровод | П1.12.00.460-сб-2 | 1 | 1 | 19 | |||
| 20 | Переходник | 632.29.044 | 1 | 1 | 20 | |||
| 21 | Трубопровод | П1.12.00.440-сб-2 | 1 | 1 | 21 |
