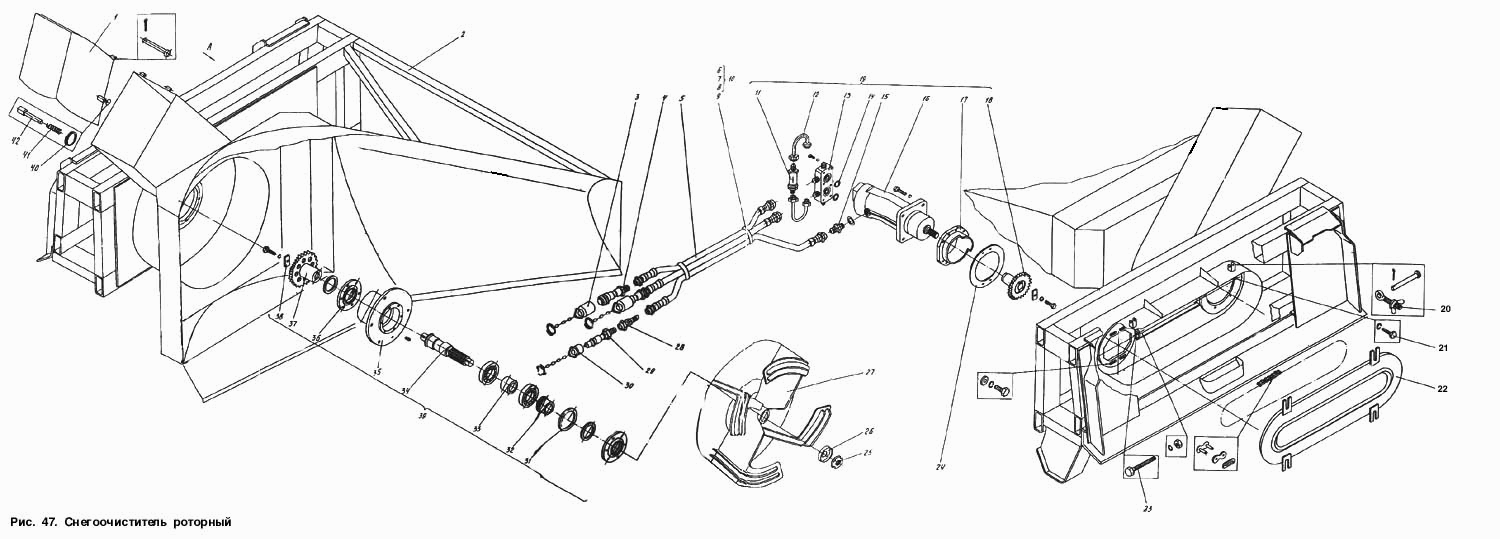

Снегоочиститель роторный П1.39.02сб
100%
Название детали
Снегоочиститель роторный
Заводской номер
П1.39.00.001-сб
Количество на модель
№
Название детали
Кожух
Заводской номер
П1.39.00.140-сб
Количество на модель
1
№
1
Название детали
Рама
Заводской номер
П1.39.00.010-сб-1
Количество на модель
1
№
2
Название детали
Колпачок
Заводской номер
П1.50.00.021-сб
Количество на модель
2
№
3
Название детали
Полумуфта
Заводской номер
П1.11.03.011-сб-1
Количество на модель
2
№
4
Название детали
Рукав
Заводской номер
П1.10.05.070-сб-03
Количество на модель
3
№
5
Название детали
Валик
Заводской номер
520.25.001
Количество на модель
1
№
6
Название детали
Рамка
Заводской номер
520.25.002
Количество на модель
1
№
7
Название детали
Лента
Заводской номер
520.25.003-08
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
520.10.003-14
Количество на модель
2
№
9
Название детали
Хомут
Заводской номер
520.25.001-сб-08
Количество на модель
2
№
10
Название детали
Клапан обратный гидравлический 671800Б
Заводской номер
6718.00.ВТУ
Количество на модель
1
№
11
Название детали
Трубка
Заводской номер
П1.39.00.230-сб
Количество на модель
2
№
12
Название детали
Крышка
Заводской номер
П1.39.00.240-сб
Количество на модель
1
№
13
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-13
Количество на модель
2
№
14
Название детали
Штуцер
Заводской номер
П1.11.00.051-1
Количество на модель
1
№
15
Название детали
Гидромотор 3102.56-00VI со звездочкой П1.51.02.001-1
Заводской номер
Гидромотор 3102.56-00VI со звездочкой П1
Количество на модель
1
№
16
Название детали
Гидромотор 310.3.56-00VI со звездочкой П1.51.02.001-2
Заводской номер
Гидромотор 310.3.56-00VI со звездочкой П
Количество на модель
1
№
16
Название детали
Гидромотор 210.56.11.11,со звездочкой П1.51.02.001
Заводской номер
210.56.11.11
Количество на модель
1
№
16
Название детали
Фланец гидромотора
Заводской номер
П1.51.02.003
Количество на модель
1
№
17
Название детали
Гидромотор 210.56.11.11,со звездочкой П1.51.02.001
Заводской номер
210.56.11.11
Количество на модель
1
№
18
Название детали
Звездочка с гидромотором ТУ22-1.020-100-95
Заводской номер
3102.56-00VI
Количество на модель
1
№
18
Название детали
Звездочка с гидромотором ТУ22-1.020-100-95
Заводской номер
3103.56-00VI
Количество на модель
1
№
18
Название детали
Гидромотор
Заводской номер
П1.39.00.130-сб-1
Количество на модель
1
№
19
Название детали
Стяжка
Заводской номер
П1.39.00.100-сб
Количество на модель
4
№
20
Название детали
Болт М10х1х30
Заводской номер
520.01.003-04
Количество на модель
6
№
21
Название детали
Крышка
Заводской номер
П1.39.00.080-сб
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
П1.51.02.006
Количество на модель
1
№
23
Название детали
Прокладка
Заводской номер
П1.39.00.033
Количество на модель
1
№
24
Название детали
Гайка
Заводской номер
175.41.082
Количество на модель
1
№
25
Название детали
Шайба отгибная
Заводской номер
175.41.083
Количество на модель
1
№
26
Название детали
Ротор
Заводской номер
П1.39.00.060-сб-1
Количество на модель
1
№
27
Название детали
Переходник
Заводской номер
П1.10.05.002-сб
Количество на модель
3
№
28
Название детали
Полумуфта
Заводской номер
П1.11.03.010-сб-1
Количество на модель
1
№
29
Название детали
Колпачок
Заводской номер
П1.50.00.221-сб
Количество на модель
1
№
30
Название детали
Прокладка
Заводской номер
54.08.194
Количество на модель
5
№
31
Название детали
Кольцо
Заводской номер
П1.50.00.038
Количество на модель
1
№
31
Название детали
Втулка
Заводской номер
П1.50.00.022
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
П1.50.00.023
Количество на модель
1
№
33
Название детали
Вал
Заводской номер
П1.39.00.002
Количество на модель
1
№
34
Название детали
Корпус
Заводской номер
П1.39.00.001
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
П1.39.00.006
Количество на модель
2
№
36
Название детали
Звездочка ведомая
Заводской номер
П1.39.00.004
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
П1.51.02.005
Количество на модель
1
№
38
Название детали
Опора ротора
Заводской номер
П1.39.00.110-сб
Количество на модель
1
№
39
Название детали
Кольцо разводное
Заводской номер
54.31.659
Количество на модель
1
№
40
Название детали
Пружина
Заводской номер
155.27.376
Количество на модель
2
№
41
Название детали
Фиксатор
Заводской номер
187.65.070-2
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Снегоочиститель роторный | П1.39.00.001-сб | |||||||
| 1 | Кожух | П1.39.00.140-сб | 1 | 1 | 1 | |||
| 2 | Рама | П1.39.00.010-сб-1 | 1 | 1 | 2 | |||
| 3 | Колпачок | П1.50.00.021-сб | 2 | 2 | 3 | |||
| 4 | Полумуфта | П1.11.03.011-сб-1 | 2 | 2 | 4 | |||
| 5 | Рукав | П1.10.05.070-сб-03 | 3 | 3 | 5 | |||
| 6 | Валик | 520.25.001 | 1 | 1 | 6 | |||
| 7 | Рамка | 520.25.002 | 1 | 1 | 7 | |||
| 8 | Лента | 520.25.003-08 | 1 | 1 | 8 | |||
| 9 | Прокладка | 520.10.003-14 | 2 | 2 | 9 | |||
| 10 | Хомут | 520.25.001-сб-08 | 2 | 2 | 10 | |||
| 11 | Клапан обратный гидравлический 671800Б | 6718.00.ВТУ | 1 | 1 | 11 | |||
| 12 | Трубка | П1.39.00.230-сб | 2 | 2 | 12 | |||
| 13 | Крышка | П1.39.00.240-сб | 1 | 1 | 13 | |||
| 14 | Кольцо уплотнительное | 520.15.004-13 | 2 | 2 | 14 | |||
| 15 | Штуцер | П1.11.00.051-1 | 1 | 1 | 15 | |||
| 16 | Гидромотор 3102.56-00VI со звездочкой П1.51.02.001-1 | Гидромотор 3102.56-00VI со звездочкой П1 | 1 | 1 | 16 | |||
| 16 | Гидромотор 310.3.56-00VI со звездочкой П1.51.02.001-2 | Гидромотор 310.3.56-00VI со звездочкой П | 1 | 1 | 16 | |||
| 16 | Гидромотор 210.56.11.11,со звездочкой П1.51.02.001 | 210.56.11.11 | 1 | 1 | 16 | |||
| 17 | Фланец гидромотора | П1.51.02.003 | 1 | 1 | 17 | |||
| 18 | Гидромотор 210.56.11.11,со звездочкой П1.51.02.001 | 210.56.11.11 | 1 | 1 | 18 | |||
| 18 | Звездочка с гидромотором ТУ22-1.020-100-95 | 3102.56-00VI | 1 | 1 | 18 | |||
| 18 | Звездочка с гидромотором ТУ22-1.020-100-95 | 3103.56-00VI | 1 | 1 | 18 | |||
| 19 | Гидромотор | П1.39.00.130-сб-1 | 1 | 1 | 19 | |||
| 20 | Стяжка | П1.39.00.100-сб | 4 | 4 | 20 | |||
| 21 | Болт М10х1х30 | 520.01.003-04 | 6 | 6 | 21 | |||
| 22 | Крышка | П1.39.00.080-сб | 1 | 1 | 22 | |||
| 23 | Болт | П1.51.02.006 | 1 | 1 | 23 | |||
| 24 | Прокладка | П1.39.00.033 | 1 | 1 | 24 | |||
| 25 | Гайка | 175.41.082 | 1 | 1 | 25 | |||
| 26 | Шайба отгибная | 175.41.083 | 1 | 1 | 26 | |||
| 27 | Ротор | П1.39.00.060-сб-1 | 1 | 1 | 27 | |||
| 28 | Переходник | П1.10.05.002-сб | 3 | 3 | 28 | |||
| 29 | Полумуфта | П1.11.03.010-сб-1 | 1 | 1 | 29 | |||
| 30 | Колпачок | П1.50.00.221-сб | 1 | 1 | 30 | |||
| 31 | Прокладка | 54.08.194 | 5 | 5 | 31 | |||
| 31 | Кольцо | П1.50.00.038 | 1 | 1 | 31 | |||
| 32 | Втулка | П1.50.00.022 | 1 | 1 | 32 | |||
| 33 | Втулка | П1.50.00.023 | 1 | 1 | 33 | |||
| 34 | Вал | П1.39.00.002 | 1 | 1 | 34 | |||
| 35 | Корпус | П1.39.00.001 | 1 | 1 | 35 | |||
| 36 | Крышка | П1.39.00.006 | 2 | 2 | 36 | |||
| 37 | Звездочка ведомая | П1.39.00.004 | 1 | 1 | 37 | |||
| 38 | Шайба | П1.51.02.005 | 1 | 1 | 38 | |||
| 39 | Опора ротора | П1.39.00.110-сб | 1 | 1 | 39 | |||
| 40 | Кольцо разводное | 54.31.659 | 1 | 1 | 40 | |||
| 41 | Пружина | 155.27.376 | 2 | 2 | 41 | |||
| 42 | Фиксатор | 187.65.070-2 | 1 | 1 | 42 |
