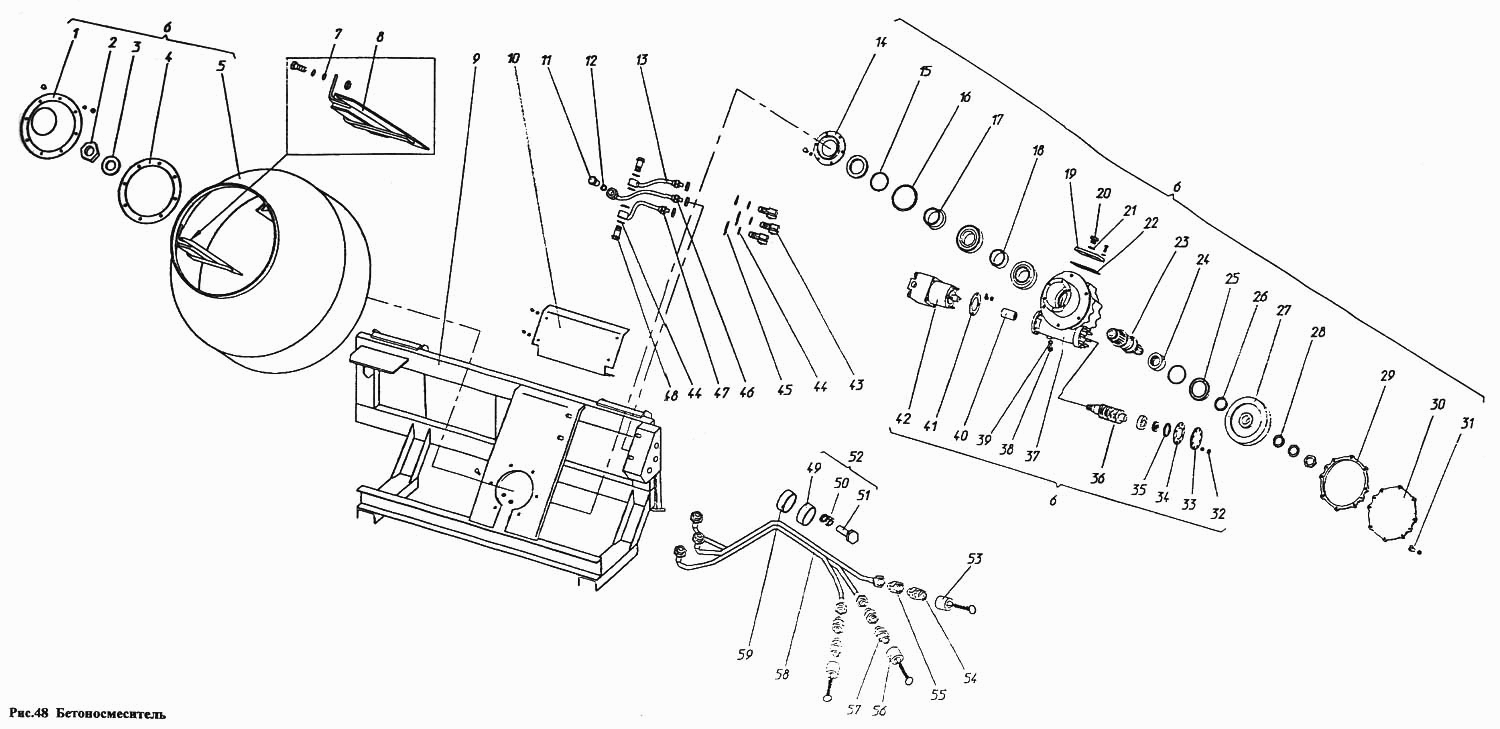

Бетоносмеситель П1.50.02сб
100%
Название детали
Бетоносмеситель
Заводской номер
П1.50.00.002-сб
Количество на модель
№
Название детали
Крышка
Заводской номер
П1.50.00.222-сб
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
175.41.082
Количество на модель
1
№
2
Название детали
Шайба отгибная
Заводской номер
175.41.083
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
П1.50.00.039
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
520.07.006-08
Количество на модель
3
№
4
Название детали
Барабан
Заводской номер
П1.50.00.010-сб-А
Количество на модель
1
№
5
Название детали
Привод барабана
Заводской номер
П1.50.00.050-сб-1
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
520.06.001-01
Количество на модель
6
№
7
Название детали
Лопасть
Заводской номер
П1.50.00.140-сб
Количество на модель
3
№
8
Название детали
Рама
Заводской номер
П1.50.00.030-сб-1
Количество на модель
1
№
9
Название детали
Кожух
Заводской номер
П1.50.00.076
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
172.66.249
Количество на модель
1
№
11
Название детали
Прокладка уплотнительная
Заводской номер
520.06.002-04
Количество на модель
2
№
12
Название детали
Трубка
Заводской номер
П1.50.00.080-сб-2
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
П1.50.00.025
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
172.41.137
Количество на модель
2
№
15
Название детали
Кольцо
Заводской номер
П1.50.00.038
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
54.08.194
Количество на модель
3
№
16
Название детали
Втулка
Заводской номер
П1.50.00.022
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
П1.50.00.023
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
608.18.057
Количество на модель
1
№
19
Название детали
Пробка
Заводской номер
520.05.001-01
Количество на модель
1
№
20
Название детали
Прокладка уплотнительная
Заводской номер
520.06.002-06
Количество на модель
2
№
21
Название детали
Прокладка
Заводской номер
608.18.061
Количество на модель
1
№
22
Название детали
Вал
Заводской номер
П1.50.00.026
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
П1.50.00.021
Количество на модель
1
№
24
Название детали
Сальник
Заводской номер
54.08.016-сб
Количество на модель
2
№
25
Название детали
Прокладка регулировочная
Заводской номер
608.18.076
Количество на модель
1
№
26
Название детали
Колесо червячное
Заводской номер
608.18.011-сб
Количество на модель
1
№
27
Название детали
Кольцо прижимное
Заводской номер
608.18.048
Количество на модель
1
№
28
Название детали
Прокладка
Заводской номер
608.18.060
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
608.18.055
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
520.07.005-01
Количество на модель
7
№
31
Название детали
Гайка
Заводской номер
520.02.001-02
Количество на модель
15
№
32
Название детали
Крышка
Заводской номер
608.18.056
Количество на модель
1
№
33
Название детали
Прокладка регулировочная
Заводской номер
608.18.080
Количество на модель
1
№
34
Название детали
Кольцо
Заводской номер
520.15.004-24
Количество на модель
1
№
35
Название детали
Вал червячный
Заводской номер
608.18.044
Количество на модель
1
№
36
Название детали
Корпус редуктора
Заводской номер
П1.50.00.060-сб-1
Количество на модель
1
№
37
Название детали
Пробка
Заводской номер
520.05.001
Количество на модель
1
№
38
Название детали
Прокладка
Заводской номер
520.06.002-02
Количество на модель
1
№
39
Название детали
Втулка
Заводской номер
П1.50.00.009-1
Количество на модель
1
№
40
Название детали
Прокладка
Заводской номер
П1.50.00.008
Количество на модель
1
№
41
Название детали
Гидромотор
Заводской номер
П1.50.00.200-сб
Количество на модель
1
№
42
Название детали
Переходник
Заводской номер
П1.50.00.100-сб
Количество на модель
3
№
43
Название детали
Прокладка
Заводской номер
520.06.002-08
Количество на модель
7
№
44
Название детали
Трубка
Заводской номер
П1.50.00.090-сб-2
Количество на модель
1
№
46
Название детали
Трубка
Заводской номер
П1.50.00.070-сб-2
Количество на модель
1
№
47
Название детали
Штуцер
Заводской номер
172.66.033
Количество на модель
2
№
48
Название детали
Лента
Заводской номер
520.25.003-08
Количество на модель
2
№
49
Название детали
Рамка
Заводской номер
520.25.002
Количество на модель
2
№
50
Название детали
Валик
Заводской номер
520.25.001
Количество на модель
2
№
51
Название детали
Хомут
Заводской номер
520.25.001-сб-08
Количество на модель
4
№
52
Название детали
Колпачок
Заводской номер
П1.50.00.221-сб
Количество на модель
1
№
53
Название детали
Полумуфта
Заводской номер
П1.11.03.010-сб-1
Количество на модель
1
№
54
Название детали
Переходник
Заводской номер
П1.10.05.002-сб
Количество на модель
3
№
55
Название детали
Колпачок
Заводской номер
П1.50.00.021-сб
Количество на модель
2
№
56
Название детали
Полумуфта
Заводской номер
П1.11.03.011-сб-1
Количество на модель
2
№
57
Название детали
Рукав
Заводской номер
П1.11.00.468-сб-09
Количество на модель
3
№
58
Название детали
Прокладка
Заводской номер
520.10.003-14
Количество на модель
4
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бетоносмеситель | П1.50.00.002-сб | |||||||
| 1 | Крышка | П1.50.00.222-сб | 1 | 1 | 1 | |||
| 2 | Гайка | 175.41.082 | 1 | 1 | 2 | |||
| 3 | Шайба отгибная | 175.41.083 | 1 | 1 | 3 | |||
| 4 | Прокладка | П1.50.00.039 | 1 | 1 | 4 | |||
| 4 | Шайба | 520.07.006-08 | 3 | 3 | 4 | |||
| 5 | Барабан | П1.50.00.010-сб-А | 1 | 1 | 5 | |||
| 6 | Привод барабана | П1.50.00.050-сб-1 | 1 | 1 | 6 | |||
| 7 | Прокладка | 520.06.001-01 | 6 | 6 | 7 | |||
| 8 | Лопасть | П1.50.00.140-сб | 3 | 3 | 8 | |||
| 9 | Рама | П1.50.00.030-сб-1 | 1 | 1 | 9 | |||
| 10 | Кожух | П1.50.00.076 | 1 | 1 | 10 | |||
| 11 | Штуцер | 172.66.249 | 1 | 1 | 11 | |||
| 12 | Прокладка уплотнительная | 520.06.002-04 | 2 | 2 | 12 | |||
| 13 | Трубка | П1.50.00.080-сб-2 | 1 | 1 | 13 | |||
| 14 | Фланец | П1.50.00.025 | 1 | 1 | 14 | |||
| 15 | Пружина | 172.41.137 | 2 | 2 | 15 | |||
| 16 | Кольцо | П1.50.00.038 | 1 | 1 | 16 | |||
| 16 | Прокладка | 54.08.194 | 3 | 3 | 16 | |||
| 17 | Втулка | П1.50.00.022 | 1 | 1 | 17 | |||
| 18 | Втулка | П1.50.00.023 | 1 | 1 | 18 | |||
| 19 | Крышка | 608.18.057 | 1 | 1 | 19 | |||
| 20 | Пробка | 520.05.001-01 | 1 | 1 | 20 | |||
| 21 | Прокладка уплотнительная | 520.06.002-06 | 2 | 2 | 21 | |||
| 22 | Прокладка | 608.18.061 | 1 | 1 | 22 | |||
| 23 | Вал | П1.50.00.026 | 1 | 1 | 23 | |||
| 24 | Втулка | П1.50.00.021 | 1 | 1 | 24 | |||
| 25 | Сальник | 54.08.016-сб | 2 | 2 | 25 | |||
| 26 | Прокладка регулировочная | 608.18.076 | 1 | 1 | 26 | |||
| 27 | Колесо червячное | 608.18.011-сб | 1 | 1 | 27 | |||
| 28 | Кольцо прижимное | 608.18.048 | 1 | 1 | 28 | |||
| 29 | Прокладка | 608.18.060 | 1 | 1 | 29 | |||
| 30 | Крышка | 608.18.055 | 1 | 1 | 30 | |||
| 31 | Шайба | 520.07.005-01 | 7 | 7 | 31 | |||
| 32 | Гайка | 520.02.001-02 | 15 | 15 | 32 | |||
| 33 | Крышка | 608.18.056 | 1 | 1 | 33 | |||
| 34 | Прокладка регулировочная | 608.18.080 | 1 | 1 | 34 | |||
| 35 | Кольцо | 520.15.004-24 | 1 | 1 | 35 | |||
| 36 | Вал червячный | 608.18.044 | 1 | 1 | 36 | |||
| 37 | Корпус редуктора | П1.50.00.060-сб-1 | 1 | 1 | 37 | |||
| 38 | Пробка | 520.05.001 | 1 | 1 | 38 | |||
| 39 | Прокладка | 520.06.002-02 | 1 | 1 | 39 | |||
| 40 | Втулка | П1.50.00.009-1 | 1 | 1 | 40 | |||
| 41 | Прокладка | П1.50.00.008 | 1 | 1 | 41 | |||
| 42 | Гидромотор | П1.50.00.200-сб | 1 | 1 | 42 | |||
| 43 | Переходник | П1.50.00.100-сб | 3 | 3 | 43 | |||
| 44 | Прокладка | 520.06.002-08 | 7 | 7 | 44 | |||
| 46 | Трубка | П1.50.00.090-сб-2 | 1 | 1 | 46 | |||
| 47 | Трубка | П1.50.00.070-сб-2 | 1 | 1 | 47 | |||
| 48 | Штуцер | 172.66.033 | 2 | 2 | 48 | |||
| 49 | Лента | 520.25.003-08 | 2 | 2 | 49 | |||
| 50 | Рамка | 520.25.002 | 2 | 2 | 50 | |||
| 51 | Валик | 520.25.001 | 2 | 2 | 51 | |||
| 52 | Хомут | 520.25.001-сб-08 | 4 | 4 | 52 | |||
| 53 | Колпачок | П1.50.00.221-сб | 1 | 1 | 53 | |||
| 54 | Полумуфта | П1.11.03.010-сб-1 | 1 | 1 | 54 | |||
| 55 | Переходник | П1.10.05.002-сб | 3 | 3 | 55 | |||
| 56 | Колпачок | П1.50.00.021-сб | 2 | 2 | 56 | |||
| 57 | Полумуфта | П1.11.03.011-сб-1 | 2 | 2 | 57 | |||
| 58 | Рукав | П1.11.00.468-сб-09 | 3 | 3 | 58 | |||
| 59 | Прокладка | 520.10.003-14 | 4 | 4 | 59 |
