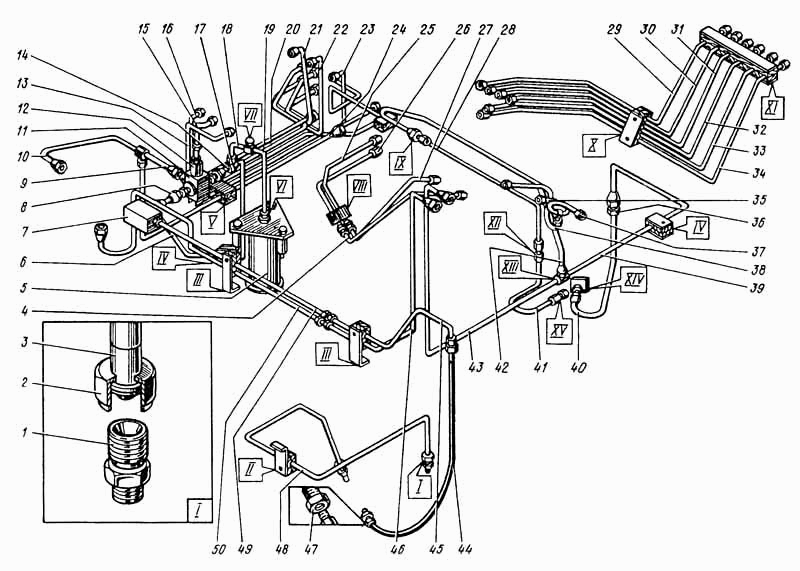

Трубопроводы управления на платформе
100%
Название детали
Трубопроводы управления на платформе
Заводской номер
ЭО-5122.05.25.000-2
Количество на модель
№
Название детали
Штуцер
Заводской номер
077-14
Количество на модель
2
№
1
Название детали
Орех
Заводской номер
087-М30х2
Количество на модель
2
№
2
Название детали
Ниппель
Заводской номер
086-14
Количество на модель
2
№
3
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.103
Количество на модель
1
№
4
Название детали
Пневмогидроаккумулятор А
Заводской номер
640.20.00.000
Количество на модель
1
№
5
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.099
Количество на модель
1
№
6
Название детали
Обратный клапан
Заводской номер
Г51-23
Количество на модель
1
№
7
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.089
Количество на модель
1
№
8
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.039
Количество на модель
1
№
9
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.038
Количество на модель
1
№
10
Название детали
Золотник напорный
Заводской номер
БГ54-23
Количество на модель
1
№
11
Название детали
Клапан предохранительный
Заводской номер
Г52-23
Количество на модель
1
№
12
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.047
Количество на модель
1
№
13
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.02.25.098
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы управления на платформе | ЭО-5122.05.25.000-2 | |||||||
| 1 | Штуцер | 077-14 | 2 | 2 | 1 | |||
| 2 | Орех | 087-М30х2 | 2 | 2 | 2 | |||
| 3 | Ниппель | 086-14 | 2 | 2 | 3 | |||
| 4 | Трубка L= мм | ЭО-5122.05.25.103 | 1 | 1 | 4 | |||
| 5 | Пневмогидроаккумулятор А | 640.20.00.000 | 1 | 1 | 5 | |||
| 6 | Трубка L= мм | ЭО-5122.05.25.099 | 1 | 1 | 6 | |||
| 7 | Обратный клапан | Г51-23 | 1 | 1 | 7 | |||
| 8 | Трубка L= мм | ЭО-5122.05.25.089 | 1 | 1 | 8 | |||
| 9 | Трубка L= мм | ЭО-5122.05.25.039 | 1 | 1 | 9 | |||
| 10 | Трубка L= мм | ЭО-5122.05.25.038 | 1 | 1 | 10 | |||
| 11 | Золотник напорный | БГ54-23 | 1 | 1 | 11 | |||
| 12 | Клапан предохранительный | Г52-23 | 1 | 1 | 12 | |||
| 13 | Трубка L= мм | ЭО-5122.05.25.047 | 1 | 1 | 13 | |||
| 14 | Трубка L= мм | ЭО-5122.02.25.098 | 1 | 1 | 14 |
