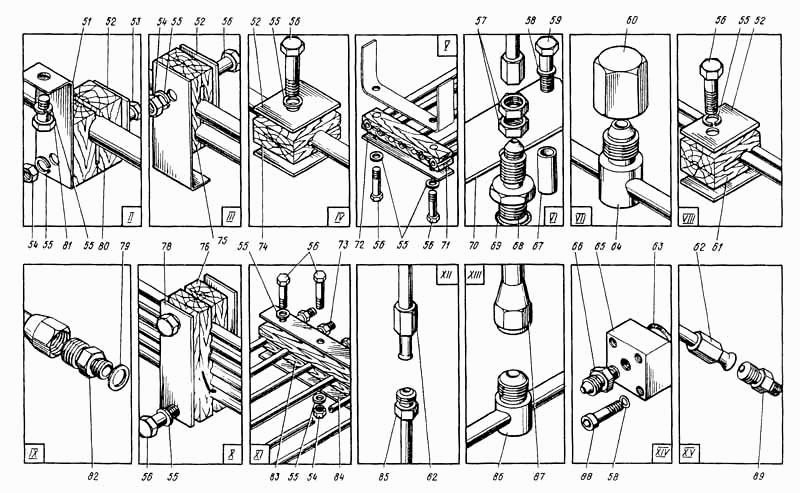

Трубопроводы управления на платформе
100%
Название детали
Трубопроводы управления на платформе
Заводской номер
ЭО-5122.05.25.000-2
Количество на модель
№
Название детали
Штуцер
Заводской номер
077-14
Количество на модель
2
№
1
Название детали
Орех
Заводской номер
087-М30х2
Количество на модель
2
№
2
Название детали
Ниппель
Заводской номер
086-14
Количество на модель
2
№
3
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.103
Количество на модель
1
№
4
Название детали
Пневмогидроаккумулятор А
Заводской номер
640.20.00.000
Количество на модель
1
№
5
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.099
Количество на модель
1
№
6
Название детали
Обратный клапан
Заводской номер
Г51-23
Количество на модель
1
№
7
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.089
Количество на модель
1
№
8
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.039
Количество на модель
1
№
9
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.038
Количество на модель
1
№
10
Название детали
Золотник напорный
Заводской номер
БГ54-23
Количество на модель
1
№
11
Название детали
Клапан предохранительный
Заводской номер
Г52-23
Количество на модель
1
№
12
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.047
Количество на модель
1
№
13
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.02.25.098
Количество на модель
1
№
14
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.045
Количество на модель
1
№
15
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.046
Количество на модель
1
№
16
Название детали
Штуцер тройниковый
Заводской номер
ЭО-5122.05.25.713
Количество на модель
1
№
17
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.112
Количество на модель
1
№
18
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.113
Количество на модель
1
№
19
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.043
Количество на модель
1
№
20
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.053
Количество на модель
1
№
21
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.052
Количество на модель
1
№
22
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.051
Количество на модель
1
№
23
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.044
Количество на модель
1
№
24
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.101
Количество на модель
1
№
25
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.102
Количество на модель
1
№
26
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.104
Количество на модель
1
№
27
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.059
Количество на модель
1
№
28
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.105
Количество на модель
1
№
29
Название детали
Колодка
Заводской номер
007-21-22
Количество на модель
2
№
30
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.106
Количество на модель
1
№
30
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.107
Количество на модель
1
№
31
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.108
Количество на модель
1
№
32
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.109
Количество на модель
1
№
33
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.111
Количество на модель
1
№
34
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.078
Количество на модель
1
№
35
Название детали
Штуцер
Заводской номер
ЭО-5122.05.25.122
Количество на модель
1
№
36
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.079
Количество на модель
1
№
37
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.077
Количество на модель
1
№
38
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.076
Количество на модель
1
№
39
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.074
Количество на модель
1
№
40
Название детали
Трубка L= ми
Заводской номер
ЭО-5122.05.25.075
Количество на модель
1
№
41
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.092
Количество на модель
1
№
42
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.088
Количество на модель
1
№
43
Название детали
Рукав
Заводской номер
ЭО-5122.05.23.010
Количество на модель
1
№
44
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.094
Количество на модель
1
№
45
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.095
Количество на модель
1
№
46
Название детали
Переходник
Заводской номер
ЭО-5122.05.25.017
Количество на модель
1
№
47
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.031
Количество на модель
1
№
48
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.096
Количество на модель
1
№
49
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.097
Количество на модель
1
№
50
Название детали
Кронштейн
Заводской номер
ЭО-5122.05.25.016
Количество на модель
3
№
51
Название детали
Накладка
Заводской номер
017-11-60
Количество на модель
11
№
52
Название детали
Болт
Заводской номер
БНТ-М10х70
Количество на модель
1
№
53
Название детали
Гайка
Заводской номер
ГШ-М10
Количество на модель
4
№
54
Название детали
Шайба
Заводской номер
ШП-10
Количество на модель
17
№
55
Название детали
Болт
Заводской номер
БНТ-М10х50
Количество на модель
13
№
56
Название детали
Гайка
Заводской номер
ГШН-М20
Количество на модель
2
№
57
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
7
№
58
Название детали
Болт
Заводской номер
БНТ-М12х80
Количество на модель
3
№
59
Название детали
Заглушка
Заводской номер
109-5-110
Количество на модель
1
№
60
Название детали
Колодка
Заводской номер
007-22-10
Количество на модель
1
№
61
Название детали
Гайка соединительная
Заводской номер
109-5-6
Количество на модель
32
№
62
Название детали
КОЛЬЦО
Заводской номер
КРУ-032-038-36-2-2
Количество на модель
1
№
63
Название детали
Тройник
Заводской номер
ЭО-5122.05.25.702
Количество на модель
2
№
64
Название детали
Фланец
Заводской номер
ЭО-5122.05.25.011
Количество на модель
1
№
65
Название детали
Штуцер
Заводской номер
ЭО-5122.05.25.014
Количество на модель
6
№
66
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.25.093
Количество на модель
3
№
67
Название детали
Штуцер
Заводской номер
ЭО-5122.05.25.008
Количество на модель
1
№
68
Название детали
КОЛЬЦО
Заводской номер
КРУ-024-030-36-2-2
Количество на модель
1
№
69
Название детали
Фланец
Заводской номер
ЭО-5122.05.25.009
Количество на модель
1
№
70
Название детали
Колодка
Заводской номер
ЭО-5122.04.17.001
Количество на модель
2
№
71
Название детали
Накладка
Заводской номер
ЭО-5122.04.17.002
Количество на модель
1
№
72
Название детали
Штуцер
Заводской номер
081-6
Количество на модель
7
№
73
Название детали
Колодка
Заводской номер
007-21-17
Количество на модель
4
№
74
Название детали
Колодка
Заводской номер
007-22-17
Количество на модель
4
№
75
Название детали
Колодка
Заводской номер
ЭО-5122.05.25.021
Количество на модель
2
№
76
Название детали
Накладка
Заводской номер
ЭО-5122.05.25.022
Количество на модель
2
№
78
Название детали
прокладка
Заводской номер
088-18
Количество на модель
1
№
79
Название детали
Болт
Заводской номер
БНТ-М10х20
Количество на модель
3
№
81
Название детали
Штуцер
Заводской номер
ЭО-5122.05.25.012
Количество на модель
1
№
82
Название детали
Колодка
Заводской номер
ЭО-5122.05.25.023
Количество на модель
2
№
83
Название детали
Накладка
Заводской номер
ЭО-5122.05.25.024
Количество на модель
2
№
84
Название детали
Штуцер
Заводской номер
ЭО-5122.05.25.512
Количество на модель
3
№
85
Название детали
Штуцер тройниковый
Заводской номер
ЭО-5122.05.25.663
Количество на модель
2
№
86
Название детали
Гайка соединительная
Заводской номер
109-5-7
Количество на модель
19
№
87
Название детали
Винт
Заводской номер
ВЦШ-М12х45
Количество на модель
4
№
88
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
1
№
89
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы управления на платформе | ЭО-5122.05.25.000-2 | |||||||
| 1 | Штуцер | 077-14 | 2 | 2 | 1 | |||
| 2 | Орех | 087-М30х2 | 2 | 2 | 2 | |||
| 3 | Ниппель | 086-14 | 2 | 2 | 3 | |||
| 4 | Трубка L= мм | ЭО-5122.05.25.103 | 1 | 1 | 4 | |||
| 5 | Пневмогидроаккумулятор А | 640.20.00.000 | 1 | 1 | 5 | |||
| 6 | Трубка L= мм | ЭО-5122.05.25.099 | 1 | 1 | 6 | |||
| 7 | Обратный клапан | Г51-23 | 1 | 1 | 7 | |||
| 8 | Трубка L= мм | ЭО-5122.05.25.089 | 1 | 1 | 8 | |||
| 9 | Трубка L= мм | ЭО-5122.05.25.039 | 1 | 1 | 9 | |||
| 10 | Трубка L= мм | ЭО-5122.05.25.038 | 1 | 1 | 10 | |||
| 11 | Золотник напорный | БГ54-23 | 1 | 1 | 11 | |||
| 12 | Клапан предохранительный | Г52-23 | 1 | 1 | 12 | |||
| 13 | Трубка L= мм | ЭО-5122.05.25.047 | 1 | 1 | 13 | |||
| 14 | Трубка L= мм | ЭО-5122.02.25.098 | 1 | 1 | 14 | |||
| 15 | Трубка L= мм | ЭО-5122.05.25.045 | 1 | 1 | 15 | |||
| 16 | Трубка L= мм | ЭО-5122.05.25.046 | 1 | 1 | 16 | |||
| 17 | Штуцер тройниковый | ЭО-5122.05.25.713 | 1 | 1 | 17 | |||
| 18 | Трубка L= мм | ЭО-5122.05.25.112 | 1 | 1 | 18 | |||
| 19 | Трубка L= мм | ЭО-5122.05.25.113 | 1 | 1 | 19 | |||
| 20 | Трубка L= мм | ЭО-5122.05.25.043 | 1 | 1 | 20 | |||
| 21 | Трубка L= мм | ЭО-5122.05.25.053 | 1 | 1 | 21 | |||
| 22 | Трубка L= мм | ЭО-5122.05.25.052 | 1 | 1 | 22 | |||
| 23 | Трубка L= мм | ЭО-5122.05.25.051 | 1 | 1 | 23 | |||
| 24 | Трубка L= мм | ЭО-5122.05.25.044 | 1 | 1 | 24 | |||
| 25 | Трубка L= мм | ЭО-5122.05.25.101 | 1 | 1 | 25 | |||
| 26 | Трубка L= мм | ЭО-5122.05.25.102 | 1 | 1 | 26 | |||
| 27 | Трубка L= мм | ЭО-5122.05.25.104 | 1 | 1 | 27 | |||
| 28 | Трубка L= мм | ЭО-5122.05.25.059 | 1 | 1 | 28 | |||
| 29 | Трубка L= мм | ЭО-5122.05.25.105 | 1 | 1 | 29 | |||
| 30 | Колодка | 007-21-22 | 2 | 2 | 30 | |||
| 30 | Трубка L= мм | ЭО-5122.05.25.106 | 1 | 1 | 30 | |||
| 31 | Трубка L= мм | ЭО-5122.05.25.107 | 1 | 1 | 31 | |||
| 32 | Трубка L= мм | ЭО-5122.05.25.108 | 1 | 1 | 32 | |||
| 33 | Трубка L= мм | ЭО-5122.05.25.109 | 1 | 1 | 33 | |||
| 34 | Трубка L= мм | ЭО-5122.05.25.111 | 1 | 1 | 34 | |||
| 35 | Трубка L= мм | ЭО-5122.05.25.078 | 1 | 1 | 35 | |||
| 36 | Штуцер | ЭО-5122.05.25.122 | 1 | 1 | 36 | |||
| 37 | Трубка L= мм | ЭО-5122.05.25.079 | 1 | 1 | 37 | |||
| 38 | Трубка L= мм | ЭО-5122.05.25.077 | 1 | 1 | 38 | |||
| 39 | Трубка L= мм | ЭО-5122.05.25.076 | 1 | 1 | 39 | |||
| 40 | Трубка L= мм | ЭО-5122.05.25.074 | 1 | 1 | 40 | |||
| 41 | Трубка L= ми | ЭО-5122.05.25.075 | 1 | 1 | 41 | |||
| 42 | Трубка L= мм | ЭО-5122.05.25.092 | 1 | 1 | 42 | |||
| 43 | Трубка L= мм | ЭО-5122.05.25.088 | 1 | 1 | 43 | |||
| 44 | Рукав | ЭО-5122.05.23.010 | 1 | 1 | 44 | |||
| 45 | Трубка L= мм | ЭО-5122.05.25.094 | 1 | 1 | 45 | |||
| 46 | Трубка L= мм | ЭО-5122.05.25.095 | 1 | 1 | 46 | |||
| 47 | Переходник | ЭО-5122.05.25.017 | 1 | 1 | 47 | |||
| 48 | Трубка L= мм | ЭО-5122.05.25.031 | 1 | 1 | 48 | |||
| 49 | Трубка L= мм | ЭО-5122.05.25.096 | 1 | 1 | 49 | |||
| 50 | Трубка L= мм | ЭО-5122.05.25.097 | 1 | 1 | 50 | |||
| 51 | Кронштейн | ЭО-5122.05.25.016 | 3 | 3 | 51 | |||
| 52 | Накладка | 017-11-60 | 11 | 11 | 52 | |||
| 53 | Болт | БНТ-М10х70 | 1 | 1 | 53 | |||
| 54 | Гайка | ГШ-М10 | 4 | 4 | 54 | |||
| 55 | Шайба | ШП-10 | 17 | 17 | 55 | |||
| 56 | Болт | БНТ-М10х50 | 13 | 13 | 56 | |||
| 57 | Гайка | ГШН-М20 | 2 | 2 | 57 | |||
| 58 | Шайба | ШП-12 | 7 | 7 | 58 | |||
| 59 | Болт | БНТ-М12х80 | 3 | 3 | 59 | |||
| 60 | Заглушка | 109-5-110 | 1 | 1 | 60 | |||
| 61 | Колодка | 007-22-10 | 1 | 1 | 61 | |||
| 62 | Гайка соединительная | 109-5-6 | 32 | 32 | 62 | |||
| 63 | КОЛЬЦО | КРУ-032-038-36-2-2 | 1 | 1 | 63 | |||
| 64 | Тройник | ЭО-5122.05.25.702 | 2 | 2 | 64 | |||
| 65 | Фланец | ЭО-5122.05.25.011 | 1 | 1 | 65 | |||
| 66 | Штуцер | ЭО-5122.05.25.014 | 6 | 6 | 66 | |||
| 67 | Трубка L= мм | ЭО-5122.05.25.093 | 3 | 3 | 67 | |||
| 68 | Штуцер | ЭО-5122.05.25.008 | 1 | 1 | 68 | |||
| 69 | КОЛЬЦО | КРУ-024-030-36-2-2 | 1 | 1 | 69 | |||
| 70 | Фланец | ЭО-5122.05.25.009 | 1 | 1 | 70 | |||
| 71 | Колодка | ЭО-5122.04.17.001 | 2 | 2 | 71 | |||
| 72 | Накладка | ЭО-5122.04.17.002 | 1 | 1 | 72 | |||
| 73 | Штуцер | 081-6 | 7 | 7 | 73 | |||
| 74 | Колодка | 007-21-17 | 4 | 4 | 74 | |||
| 75 | Колодка | 007-22-17 | 4 | 4 | 75 | |||
| 76 | Колодка | ЭО-5122.05.25.021 | 2 | 2 | 76 | |||
| 78 | Накладка | ЭО-5122.05.25.022 | 2 | 2 | 78 | |||
| 79 | прокладка | 088-18 | 1 | 1 | 79 | |||
| 81 | Болт | БНТ-М10х20 | 3 | 3 | 81 | |||
| 82 | Штуцер | ЭО-5122.05.25.012 | 1 | 1 | 82 | |||
| 83 | Колодка | ЭО-5122.05.25.023 | 2 | 2 | 83 | |||
| 84 | Накладка | ЭО-5122.05.25.024 | 2 | 2 | 84 | |||
| 85 | Штуцер | ЭО-5122.05.25.512 | 3 | 3 | 85 | |||
| 86 | Штуцер тройниковый | ЭО-5122.05.25.663 | 2 | 2 | 86 | |||
| 87 | Гайка соединительная | 109-5-7 | 19 | 19 | 87 | |||
| 88 | Винт | ВЦШ-М12х45 | 4 | 4 | 88 | |||
| 89 | Штуцер К | ЭО-5122.05.25.013 | 1 | 1 | 89 |
