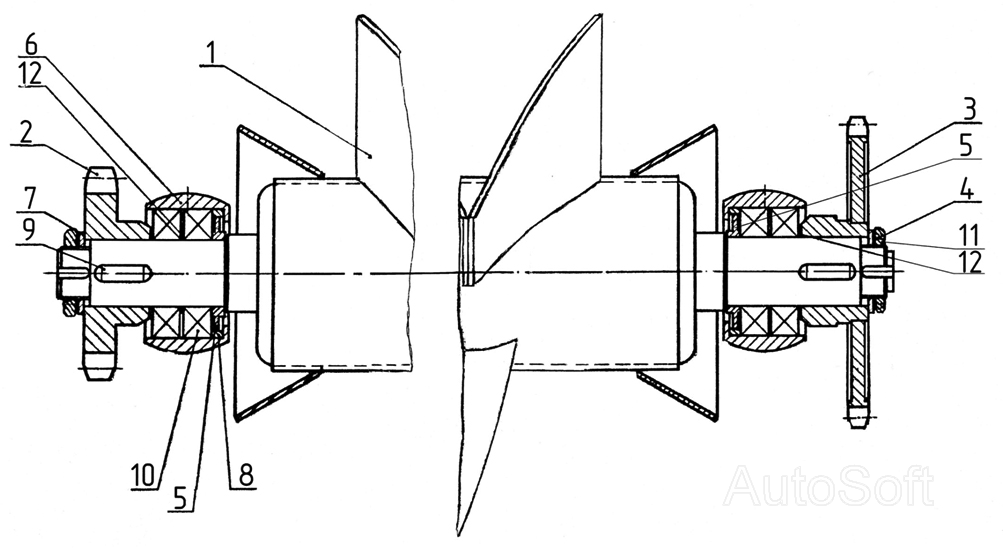

Барабан нижний (ПРТ-7А.07.15.000)
100%
Название детали
Барабан измельчающий
Заводской номер
ПРТ-7А.07.25.000
Количество на модель
1
№
1
Название детали
Звездочка
Заводской номер
ПРТ-7А.07.15.010
Количество на модель
1
№
2
Название детали
Звездочка
Заводской номер
МТТ-Ф-19.02.32.301
Количество на модель
1
№
2
Название детали
Звездочка
Заводской номер
ПРТ-7А.07.15.020
Количество на модель
1
№
3
Название детали
Шайба замочная
Заводской номер
ПРТ-7А.07.15.401
Количество на модель
2
№
4
Название детали
Отражатель
Заводской номер
ПРТ-7А.07.15.601
Количество на модель
2
№
5
Название детали
Корпус
Заводской номер
ПРТ-7А.07.15.805-01
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
МТТ-Ф-19.02.01.404-02
Количество на модель
2
№
7
Название детали
Втулка
Заводской номер
МТТ-Ф-19.02.32.305
Количество на модель
2
№
8
Название детали
Шпонка
Заводской номер
2-16х10х30 ГОСТ 23360
Количество на модель
2
№
9
Название детали
Подшипник
Заводской номер
80211 ГОСТ 7242
Количество на модель
4
№
10
Название детали
Гайка
Заводской номер
Н 130.05.605
Количество на модель
2
№
11
Название детали
Шайба специальная
Заводской номер
ПРТ-10.02.415
Количество на модель
11
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Барабан измельчающий | ПРТ-7А.07.25.000 | 1 | 1 | 1 | |||
| 2 | Звездочка | ПРТ-7А.07.15.010 | 1 | 1 | 2 | |||
| 2 | Звездочка | МТТ-Ф-19.02.32.301 | 1 | 1 | 2 | |||
| 3 | Звездочка | ПРТ-7А.07.15.020 | 1 | 1 | 3 | |||
| 4 | Шайба замочная | ПРТ-7А.07.15.401 | 2 | 2 | 4 | |||
| 5 | Отражатель | ПРТ-7А.07.15.601 | 2 | 2 | 5 | |||
| 6 | Корпус | ПРТ-7А.07.15.805-01 | 2 | 2 | 6 | |||
| 7 | Шайба | МТТ-Ф-19.02.01.404-02 | 2 | 2 | 7 | |||
| 8 | Втулка | МТТ-Ф-19.02.32.305 | 2 | 2 | 8 | |||
| 9 | Шпонка | 2-16х10х30 ГОСТ 23360 | 2 | 2 | 9 | |||
| 10 | Подшипник | 80211 ГОСТ 7242 | 4 | 4 | 10 | |||
| 11 | Гайка | Н 130.05.605 | 2 | 2 | 11 | |||
| 12 | Шайба специальная | ПРТ-10.02.415 | 11 | 11 | 12 |
