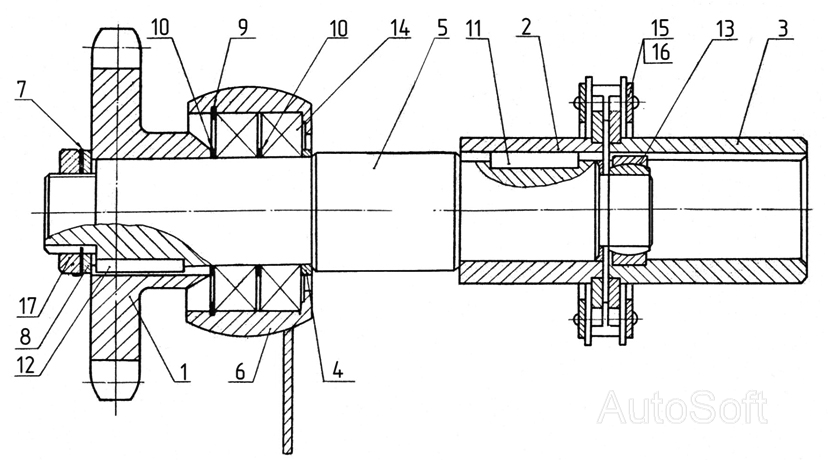

Вал привода битеров (ПРТ-7А.07.08.000)
100%
Название детали
Звездочка
Заводской номер
ПРТ-7А.07.08.010
Количество на модель
1
№
1
Название детали
Звездочка
Заводской номер
ПРТ-7А.07.08.302
Количество на модель
1
№
1
Название детали
Полумуфта
Заводской номер
ПРТ-7А.07.08.020
Количество на модель
1
№
2
Название детали
Полумуфта
Заводской номер
ПР 01.01.010
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
ПРТ-7А.07.08.301-01
Количество на модель
1
№
4
Название детали
Вал
Заводской номер
ПРТ-7А.07.08.601
Количество на модель
1
№
5
Название детали
Корпус
Заводской номер
ПРТ-7А.07.15.805
Количество на модель
1
№
6
Название детали
Шайба замочная
Заводской номер
ПРТ-7А.07.15.401
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
МТТ-Ф-19.02.01.404-02
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
ПР 07.00.431-03
Количество на модель
1
№
9
Название детали
Шайба специальная
Заводской номер
ПРТ-10.02.415
Количество на модель
3
№
10
Название детали
Шпонка
Заводской номер
2-14х9х32 ГОСТ 23360
Количество на модель
1
№
11
Название детали
Шпонка
Заводской номер
2-16х10х36 ГОСТ 23360
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
Ш 35 ГОСТ 3635
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
80211 ГОСТ 7242
Количество на модель
2
№
14
Название детали
Цепь
Заводской номер
ПР-25,4-60 ГОСТ 13568
Количество на модель
1
№
15
Название детали
Звено соединительное
Заводской номер
С-ПР-25,4-60 ГОСТ 13568
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
Н 130.05.605
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Звездочка | ПРТ-7А.07.08.010 | 1 | 1 | 1 | |||
| 1 | Звездочка | ПРТ-7А.07.08.302 | 1 | 1 | 1 | |||
| 2 | Полумуфта | ПРТ-7А.07.08.020 | 1 | 1 | 2 | |||
| 3 | Полумуфта | ПР 01.01.010 | 1 | 1 | 3 | |||
| 4 | Кольцо | ПРТ-7А.07.08.301-01 | 1 | 1 | 4 | |||
| 5 | Вал | ПРТ-7А.07.08.601 | 1 | 1 | 5 | |||
| 6 | Корпус | ПРТ-7А.07.15.805 | 1 | 1 | 6 | |||
| 7 | Шайба замочная | ПРТ-7А.07.15.401 | 1 | 1 | 7 | |||
| 8 | Шайба | МТТ-Ф-19.02.01.404-02 | 1 | 1 | 8 | |||
| 9 | Кольцо | ПР 07.00.431-03 | 1 | 1 | 9 | |||
| 10 | Шайба специальная | ПРТ-10.02.415 | 3 | 3 | 10 | |||
| 11 | Шпонка | 2-14х9х32 ГОСТ 23360 | 1 | 1 | 11 | |||
| 12 | Шпонка | 2-16х10х36 ГОСТ 23360 | 1 | 1 | 12 | |||
| 13 | Подшипник | Ш 35 ГОСТ 3635 | 1 | 1 | 13 | |||
| 14 | Подшипник | 80211 ГОСТ 7242 | 2 | 2 | 14 | |||
| 15 | Цепь | ПР-25,4-60 ГОСТ 13568 | 1 | 1 | 15 | |||
| 16 | Звено соединительное | С-ПР-25,4-60 ГОСТ 13568 | 1 | 1 | 16 | |||
| 17 | Гайка | Н 130.05.605 | 1 | 1 | 17 |
