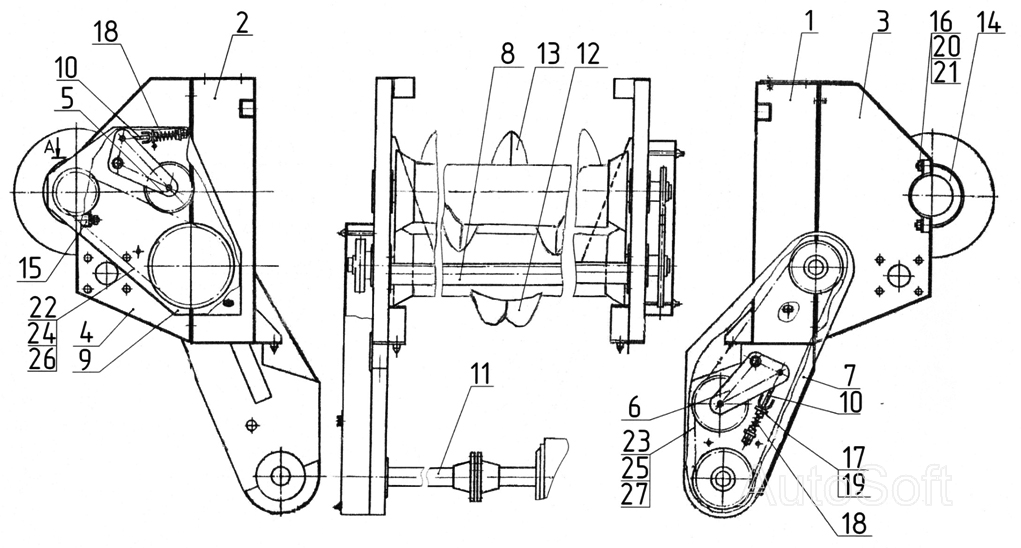

Разбрасыватель (ПРТ-7А.07.00.000)
100%
Название детали
Звездочка 11x25, 4x20x14
Заводской номер
Н 206.08.000А
Количество на модель
1
№
Название детали
Звездочка натяжная
Заводской номер
ПРТ-7А.07.09.020
Количество на модель
1
№
Название детали
Стойка передняя
Заводской номер
ПРТ-7А.07.01.000
Количество на модель
1
№
1
Название детали
Стойка передняя
Заводской номер
ПРТ-7А.07.01.000-01
Количество на модель
1
№
2
Название детали
Стойка задняя
Заводской номер
ПРТ-7А.07.02.000
Количество на модель
1
№
3
Название детали
Стойка задняя
Заводской номер
ПРТ-7А.07.02.000-01
Количество на модель
1
№
4
Название детали
Устройство натяжное
Заводской номер
ПРТ-7А.07.09.000
Количество на модель
1
№
5
Название детали
Устройство натяжное
Заводской номер
ПРТ-7А.07.09.000-01
Количество на модель
1
№
6
Название детали
Ограждение левое
Заводской номер
ПРТ-7А.07.04.000
Количество на модель
1
№
7
Название детали
Стяжка
Заводской номер
ПРТ-7А.07.05.000
Количество на модель
1
№
8
Название детали
Ограждение правое
Заводской номер
ПРТ-7А.07.06.000
Количество на модель
1
№
9
Название детали
Тяга
Заводской номер
ПРТ-7А.07.07.000
Количество на модель
1
№
10
Название детали
Вал привода битеров
Заводской номер
ПРТ-7А.07.08.000
Количество на модель
1
№
11
Название детали
Барабан нижний
Заводской номер
ПРТ-7А.07.15.000
Количество на модель
1
№
12
Название детали
Барабан верхний
Заводской номер
ПРТ-7А.07.18.000
Количество на модель
1
№
13
Название детали
Прижим
Заводской номер
ПРТ-7А.07.00.301
Количество на модель
3
№
14
Название детали
Щиток
Заводской номер
ПРТ-7А.07.00.402
Количество на модель
1
№
15
Название детали
Стремянка
Заводской номер
ПРТ-7А.07.00.601
Количество на модель
3
№
16
Название детали
Втулка
Заводской номер
ПРТ-7А.07.00.602
Количество на модель
4
№
17
Название детали
Пружина
Заводской номер
ПРТ-7А.07.00.603
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
М 10. ГОСТ 5915
Количество на модель
4
№
19
Название детали
Гайка
Заводской номер
М 16. ГОСТ 5915
Количество на модель
14
№
20
Название детали
Шайба
Заводской номер
16.65Г. ГОСТ 6402
Количество на модель
14
№
21
Название детали
Звено переходное
Заводской номер
П-ПР-25,4-60 ГОСТ 13568 П-ПР-38,1-127 ГОСТ 13568
Количество на модель
1
№
22
Название детали
Цепь
Заводской номер
ПР-25,4-60 ГОСТ 13568
Количество на модель
1
№
23
Название детали
Цепь n=51 зв.
Заводской номер
ПР-38,1-127 ГОСТ 13568
Количество на модель
1
№
24
Название детали
Звено соединительное
Заводской номер
С-ПР-25,4-60 ГОСТ 13568
Количество на модель
1
№
25
Название детали
Звено соединительное
Заводской номер
С-ПР-38,1-127 ГОСТ13568
Количество на модель
1
№
26
Название детали
Звено соединительное
Заводской номер
Звено соединительное
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Звездочка 11x25, 4x20x14 | Н 206.08.000А | 1 | 1 | |||||
| Звездочка натяжная | ПРТ-7А.07.09.020 | 1 | 1 | |||||
| 1 | Стойка передняя | ПРТ-7А.07.01.000 | 1 | 1 | 1 | |||
| 2 | Стойка передняя | ПРТ-7А.07.01.000-01 | 1 | 1 | 2 | |||
| 3 | Стойка задняя | ПРТ-7А.07.02.000 | 1 | 1 | 3 | |||
| 4 | Стойка задняя | ПРТ-7А.07.02.000-01 | 1 | 1 | 4 | |||
| 5 | Устройство натяжное | ПРТ-7А.07.09.000 | 1 | 1 | 5 | |||
| 6 | Устройство натяжное | ПРТ-7А.07.09.000-01 | 1 | 1 | 6 | |||
| 7 | Ограждение левое | ПРТ-7А.07.04.000 | 1 | 1 | 7 | |||
| 8 | Стяжка | ПРТ-7А.07.05.000 | 1 | 1 | 8 | |||
| 9 | Ограждение правое | ПРТ-7А.07.06.000 | 1 | 1 | 9 | |||
| 10 | Тяга | ПРТ-7А.07.07.000 | 1 | 1 | 10 | |||
| 11 | Вал привода битеров | ПРТ-7А.07.08.000 | 1 | 1 | 11 | |||
| 12 | Барабан нижний | ПРТ-7А.07.15.000 | 1 | 1 | 12 | |||
| 13 | Барабан верхний | ПРТ-7А.07.18.000 | 1 | 1 | 13 | |||
| 14 | Прижим | ПРТ-7А.07.00.301 | 3 | 3 | 14 | |||
| 15 | Щиток | ПРТ-7А.07.00.402 | 1 | 1 | 15 | |||
| 16 | Стремянка | ПРТ-7А.07.00.601 | 3 | 3 | 16 | |||
| 17 | Втулка | ПРТ-7А.07.00.602 | 4 | 4 | 17 | |||
| 18 | Пружина | ПРТ-7А.07.00.603 | 2 | 2 | 18 | |||
| 19 | Гайка | М 10. ГОСТ 5915 | 4 | 4 | 19 | |||
| 20 | Гайка | М 16. ГОСТ 5915 | 14 | 14 | 20 | |||
| 21 | Шайба | 16.65Г. ГОСТ 6402 | 14 | 14 | 21 | |||
| 22 | Звено переходное | П-ПР-25,4-60 ГОСТ 13568 П-ПР-38,1-127 ГОСТ 13568 | 1 | 1 | 22 | |||
| 23 | Цепь | ПР-25,4-60 ГОСТ 13568 | 1 | 1 | 23 | |||
| 24 | Цепь n=51 зв. | ПР-38,1-127 ГОСТ 13568 | 1 | 1 | 24 | |||
| 25 | Звено соединительное | С-ПР-25,4-60 ГОСТ 13568 | 1 | 1 | 25 | |||
| 26 | Звено соединительное | С-ПР-38,1-127 ГОСТ13568 | 1 | 1 | 26 | |||
| 27 | Звено соединительное | Звено соединительное | 1 | 1 | 27 |
