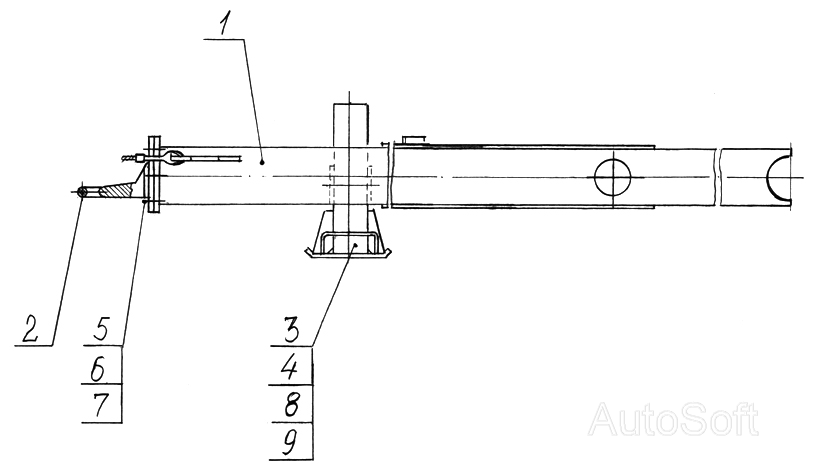

Дышло (МЖК-7.01.01.000)
100%
Название детали
Балка дышла
Заводской номер
МЖК-7.01.01.010
Количество на модель
1
№
1
Название детали
Петля
Заводской номер
МЖТ-Ф-6.03.06.000
Количество на модель
1
№
2
Название детали
Опора
Заводской номер
ПРТ-7.01.05.030
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
КОД 27.604
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
М16х60 ГОСТ 7798-70
Количество на модель
6
№
5
Название детали
Гайка
Заводской номер
М16 ГОСТ 5915-70
Количество на модель
6
№
6
Название детали
Шайба
Заводской номер
16.65Г ГОСТ 6402-70
Количество на модель
6
№
7
Название детали
Шайба
Заводской номер
А24 ГОСТ 11371-78
Количество на модель
2
№
8
Название детали
Ось
Заводской номер
2-25h12х130.35.Ц9хр
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Балка дышла | МЖК-7.01.01.010 | 1 | 1 | 1 | |||
| 2 | Петля | МЖТ-Ф-6.03.06.000 | 1 | 1 | 2 | |||
| 3 | Опора | ПРТ-7.01.05.030 | 1 | 1 | 3 | |||
| 4 | Кольцо | КОД 27.604 | 2 | 2 | 4 | |||
| 5 | Болт | М16х60 ГОСТ 7798-70 | 6 | 6 | 5 | |||
| 6 | Гайка | М16 ГОСТ 5915-70 | 6 | 6 | 6 | |||
| 7 | Шайба | 16.65Г ГОСТ 6402-70 | 6 | 6 | 7 | |||
| 8 | Шайба | А24 ГОСТ 11371-78 | 2 | 2 | 8 | |||
| 9 | Ось | 2-25h12х130.35.Ц9хр | 1 | 1 | 9 |
