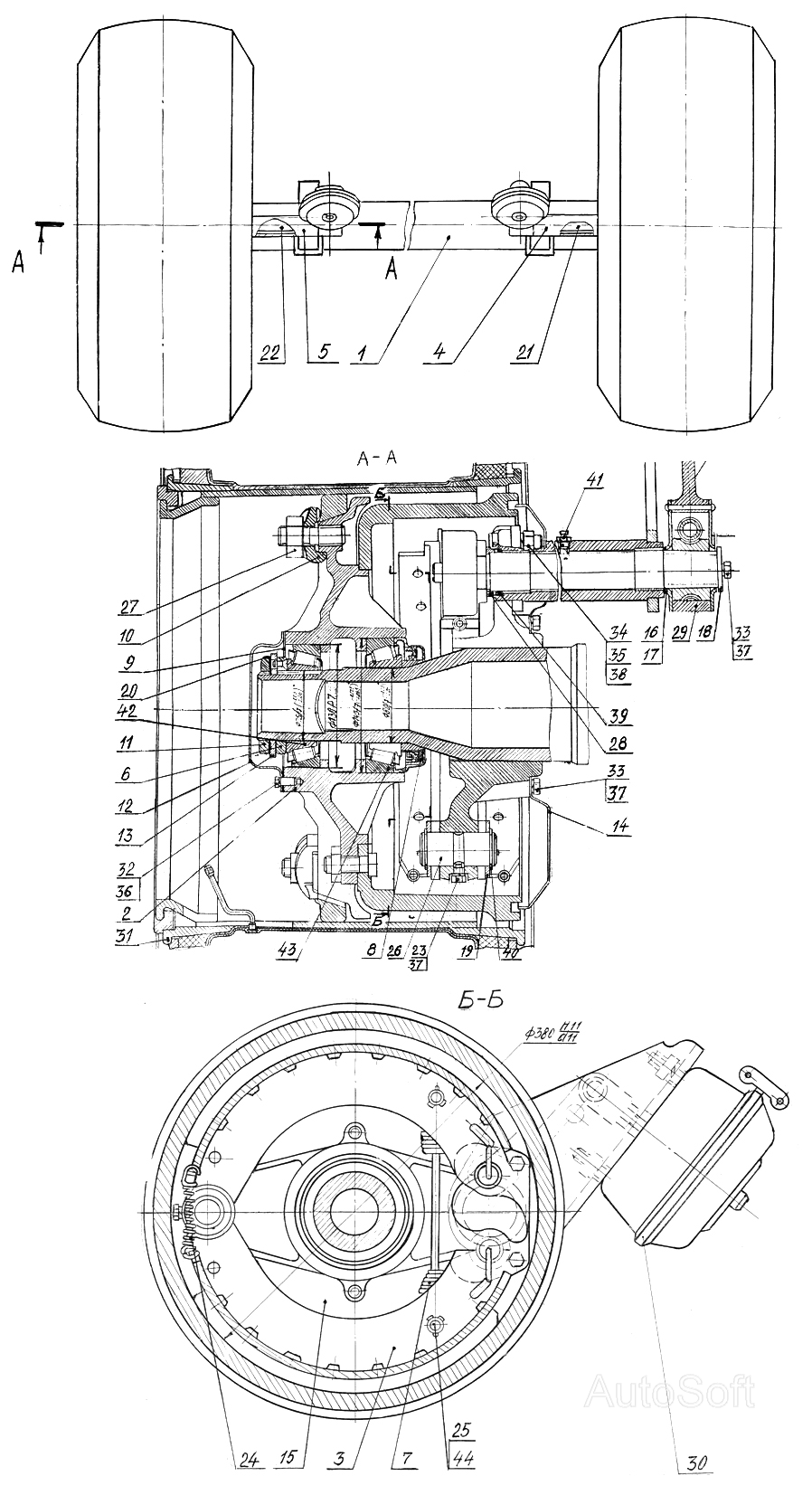

Мост с колесами (РТ-16.05.030-01)
100%
Название детали
Балка моста
Заводской номер
ПРТ-16.05.130-01
Количество на модель
1
№
1
Название детали
Ступица с барабаном
Заводской номер
Н 129.00.010
Количество на модель
2
№
2
Название детали
Колодка с накладкой
Заводской номер
Н 129.00.030
Количество на модель
4
№
3
Название детали
Кронштейн
Заводской номер
Н 129.00.050
Количество на модель
1
№
4
Название детали
Кронштейн со втулками правый
Заводской номер
Н 129.00.050-01
Количество на модель
1
№
4
Название детали
Кронштейн со втулками левый
Заводской номер
Н 129.00.070-01
Количество на модель
1
№
5
Название детали
Кронштейн со втулками левый
Заводской номер
Н 129.00.070
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
Н 129.00.100
Количество на модель
2
№
6
Название детали
Пружина
Заводской номер
Н 129.00.110
Количество на модель
2
№
7
Название детали
Сальник
Заводской номер
086 СХ 12,8-01.040-01
Количество на модель
2
№
8
Название детали
Прокладка
Заводской номер
Н 129.00.005
Количество на модель
2
№
9
Название детали
Прижим
Заводской номер
Н 129.00.302
Количество на модель
12
№
10
Название детали
Гайка
Заводской номер
Н 129.00.415
Количество на модель
2
№
11
Название детали
Крышка
Заводской номер
Н 129.00.416
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
Н 129.00.417
Количество на модель
2
№
13
Название детали
Щит
Заводской номер
Н 129.00.418
Количество на модель
2
№
14
Название детали
Щит
Заводской номер
Н 129.00.418-01
Количество на модель
2
№
15
Название детали
Прокладка
Заводской номер
Н 129.00.419
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
Н 129.00.419-01
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
Н 129.00.421
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
Н 129.00.421-01
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
Н 129.00.423
Количество на модель
2
№
20
Название детали
Кулак разжимной тормоза
Заводской номер
771Б-3502110
Количество на модель
1
№
21
Название детали
Кулак правого тормоза разжимной
Заводской номер
771Б-3502111
Количество на модель
1
№
22
Название детали
Болт стопорный
Заводской номер
Н 129.00.615
Количество на модель
2
№
23
Название детали
Пружина
Заводской номер
Н 129.00.616
Количество на модель
4
№
24
Название детали
Палец
Заводской номер
Н 129.00.617
Количество на модель
4
№
25
Название детали
Ось колодки
Заводской номер
Н 129.00.618
Количество на модель
2
№
26
Название детали
Гайка
Заводской номер
Н 129.00.619
Количество на модель
12
№
27
Название детали
Втулка
Заводской номер
ПРТ-10.03.004
Количество на модель
2
№
28
Название детали
Втулка распорная
Заводской номер
Н 129.00.803
Количество на модель
2
№
28
Название детали
Рычаг регулировочный
Заводской номер
105.082.01.070
Количество на модель
2
№
29
Название детали
Камера тормозная
Заводской номер
Тип 30 30.3519010-30 ОСТ 37.001.228-96
Количество на модель
2
№
30
Название детали
Колесо с шиной
Заводской номер
086 СХ 12,8-06.020
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
М8х20 ГОСТ 7796-70
Количество на модель
12
№
32
Название детали
Болт
Заводской номер
М10х20 ГОСТ 7796-70
Количество на модель
14
№
33
Название детали
Болт
Заводской номер
М14х45 ГОСТ 7796-70
Количество на модель
8
№
34
Название детали
Гайка
Заводской номер
М14 ГОСТ 5915-70
Количество на модель
8
№
35
Название детали
Шайба
Заводской номер
8.65Г ГОСТ 6402-70
Количество на модель
12
№
36
Название детали
Шайба
Заводской номер
10.65Г ГОСТ 6402-70
Количество на модель
16
№
37
Название детали
Шайба
Заводской номер
14.65Г ГОСТ 6402-70
Количество на модель
8
№
38
Название детали
Кольцо
Заводской номер
038-046-46-2-4 ГОСТ 18829-73
Количество на модель
2
№
39
Название детали
Кольцо
Заводской номер
В32 ГОСТ 13940-86
Количество на модель
4
№
40
Название детали
Маслёнка
Заводской номер
1.3 Ц6 ГОСТ 19853-74
Количество на модель
2
№
41
Название детали
Подшипник
Заводской номер
7515А ГОСТ 27365-87
Количество на модель
2
№
42
Название детали
Подшипник
Заводской номер
7516А ГОСТ 27365-87
Количество на модель
2
№
43
Название детали
Шплинт
Заводской номер
3,2х20 ГОСТ 397-79
Количество на модель
4
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Балка моста | ПРТ-16.05.130-01 | 1 | 1 | 1 | |||
| 2 | Ступица с барабаном | Н 129.00.010 | 2 | 2 | 2 | |||
| 3 | Колодка с накладкой | Н 129.00.030 | 4 | 4 | 3 | |||
| 4 | Кронштейн | Н 129.00.050 | 1 | 1 | 4 | |||
| 4 | Кронштейн со втулками правый | Н 129.00.050-01 | 1 | 1 | 4 | |||
| 5 | Кронштейн со втулками левый | Н 129.00.070-01 | 1 | 1 | 5 | |||
| 5 | Кронштейн со втулками левый | Н 129.00.070 | 1 | 1 | 5 | |||
| 6 | Гайка | Н 129.00.100 | 2 | 2 | 6 | |||
| 7 | Пружина | Н 129.00.110 | 2 | 2 | 7 | |||
| 8 | Сальник | 086 СХ 12,8-01.040-01 | 2 | 2 | 8 | |||
| 9 | Прокладка | Н 129.00.005 | 2 | 2 | 9 | |||
| 10 | Прижим | Н 129.00.302 | 12 | 12 | 10 | |||
| 11 | Гайка | Н 129.00.415 | 2 | 2 | 11 | |||
| 12 | Крышка | Н 129.00.416 | 2 | 2 | 12 | |||
| 13 | Шайба | Н 129.00.417 | 2 | 2 | 13 | |||
| 14 | Щит | Н 129.00.418 | 2 | 2 | 14 | |||
| 15 | Щит | Н 129.00.418-01 | 2 | 2 | 15 | |||
| 16 | Прокладка | Н 129.00.419 | 2 | 2 | 16 | |||
| 17 | Прокладка | Н 129.00.419-01 | 2 | 2 | 17 | |||
| 18 | Шайба | Н 129.00.421 | 2 | 2 | 18 | |||
| 19 | Шайба | Н 129.00.421-01 | 4 | 4 | 19 | |||
| 20 | Шайба | Н 129.00.423 | 2 | 2 | 20 | |||
| 21 | Кулак разжимной тормоза | 771Б-3502110 | 1 | 1 | 21 | |||
| 22 | Кулак правого тормоза разжимной | 771Б-3502111 | 1 | 1 | 22 | |||
| 23 | Болт стопорный | Н 129.00.615 | 2 | 2 | 23 | |||
| 24 | Пружина | Н 129.00.616 | 4 | 4 | 24 | |||
| 25 | Палец | Н 129.00.617 | 4 | 4 | 25 | |||
| 26 | Ось колодки | Н 129.00.618 | 2 | 2 | 26 | |||
| 27 | Гайка | Н 129.00.619 | 12 | 12 | 27 | |||
| 28 | Втулка | ПРТ-10.03.004 | 2 | 2 | 28 | |||
| 28 | Втулка распорная | Н 129.00.803 | 2 | 2 | 28 | |||
| 29 | Рычаг регулировочный | 105.082.01.070 | 2 | 2 | 29 | |||
| 30 | Камера тормозная | Тип 30 30.3519010-30 ОСТ 37.001.228-96 | 2 | 2 | 30 | |||
| 31 | Колесо с шиной | 086 СХ 12,8-06.020 | 2 | 2 | 31 | |||
| 32 | Болт | М8х20 ГОСТ 7796-70 | 12 | 12 | 32 | |||
| 33 | Болт | М10х20 ГОСТ 7796-70 | 14 | 14 | 33 | |||
| 34 | Болт | М14х45 ГОСТ 7796-70 | 8 | 8 | 34 | |||
| 35 | Гайка | М14 ГОСТ 5915-70 | 8 | 8 | 35 | |||
| 36 | Шайба | 8.65Г ГОСТ 6402-70 | 12 | 12 | 36 | |||
| 37 | Шайба | 10.65Г ГОСТ 6402-70 | 16 | 16 | 37 | |||
| 38 | Шайба | 14.65Г ГОСТ 6402-70 | 8 | 8 | 38 | |||
| 39 | Кольцо | 038-046-46-2-4 ГОСТ 18829-73 | 2 | 2 | 39 | |||
| 40 | Кольцо | В32 ГОСТ 13940-86 | 4 | 4 | 40 | |||
| 41 | Маслёнка | 1.3 Ц6 ГОСТ 19853-74 | 2 | 2 | 41 | |||
| 42 | Подшипник | 7515А ГОСТ 27365-87 | 2 | 2 | 42 | |||
| 43 | Подшипник | 7516А ГОСТ 27365-87 | 2 | 2 | 43 | |||
| 44 | Шплинт | 3,2х20 ГОСТ 397-79 | 4 | 4 | 44 |
