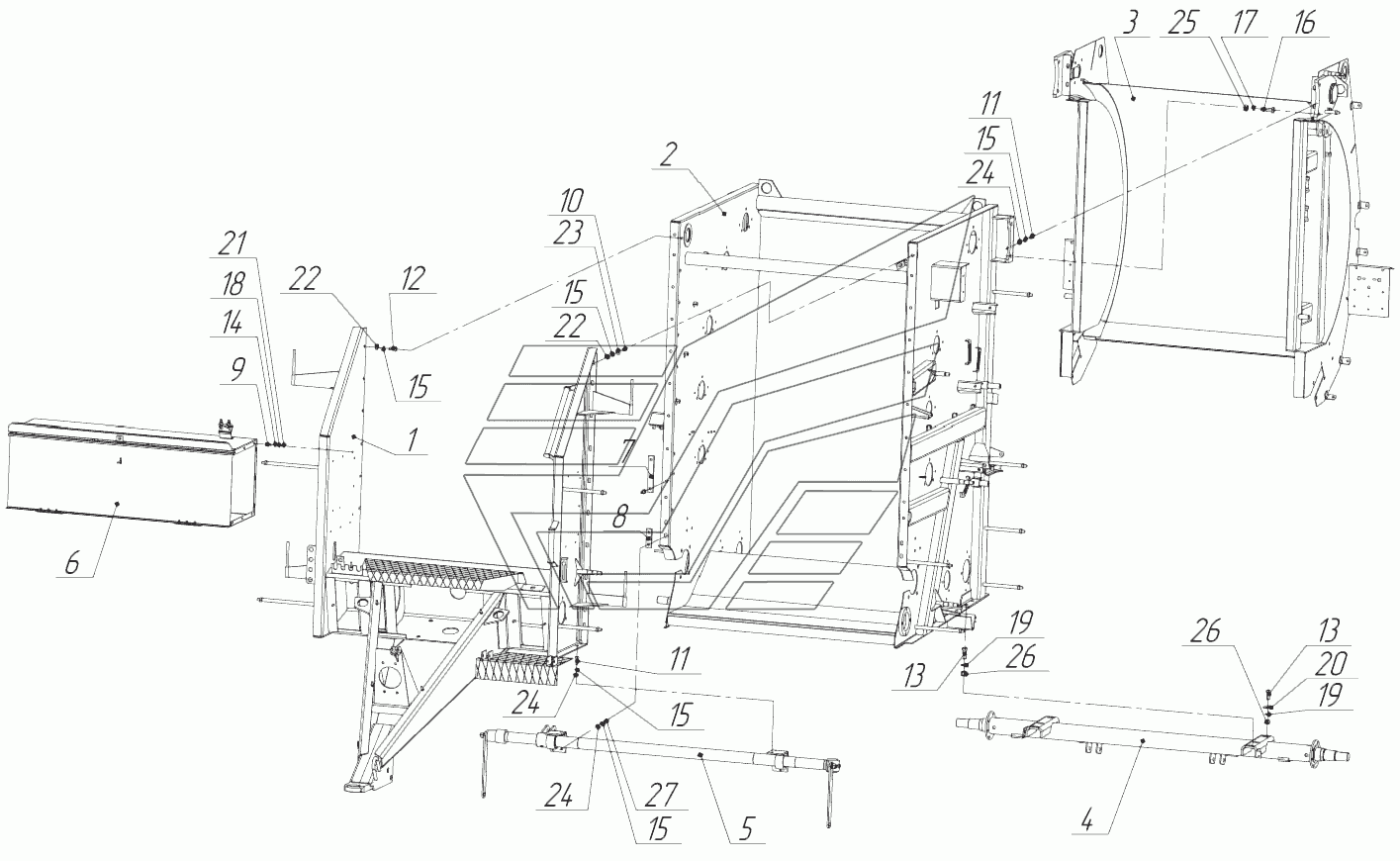

Сборка лобовины, камер и основания
100%
Название детали
Лобовина
Заводской номер
ПРМ-150.01.01.000
Количество на модель
1
№
1
Название детали
Камера передняя
Заводской номер
ПРМ-150.02.01.000
Количество на модель
1
№
2
Название детали
Камера задняя
Заводской номер
ПРМ-150.03.01.000
Количество на модель
1
№
3
Название детали
Ось
Заводской номер
ПРМ-150.04.01.000
Количество на модель
1
№
4
Название детали
Механизм подьема подборщика
Заводской номер
ПРМ-150.12.00.000
Количество на модель
1
№
5
Название детали
Ящик
Заводской номер
ПРМ-150.18.00.000
Количество на модель
1
№
6
Название детали
Накладка
Заводской номер
ПРМ-150.00.00.402
Количество на модель
4
№
7
Название детали
Накладка
Заводской номер
ПРМ-150.00.00.401
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
М8-6gx20.56
Количество на модель
18
№
9
Название детали
Болт
Заводской номер
М12-6gx40.56
Количество на модель
14
№
10
Название детали
Болт
Заводской номер
М12-6gx35.56
Количество на модель
10
№
11
Название детали
Болт
Заводской номер
М12-6gx30.56
Количество на модель
22
№
12
Название детали
Болт
Заводской номер
2М16-6gx45
Количество на модель
6
№
13
Название детали
Шайба
Заводской номер
A.8
Количество на модель
18
№
14
Название детали
Шайба
Заводской номер
Шайба12
Количество на модель
50
№
15
Название детали
Болт
Заводской номер
М16-6gx55.56
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
Шайба16
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
Шайба8
Количество на модель
18
№
18
Название детали
Шайба
Заводской номер
A.16
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
ПС-30.01.04.414
Количество на модель
2
№
20
Название детали
Гайка
Заводской номер
М8-6H.6
Количество на модель
18
№
21
Название детали
Гайка
Заводской номер
М12-6H.6
Количество на модель
14
№
22
Название детали
Шайба
Заводской номер
A.12
Количество на модель
20
№
23
Название детали
Гайка
Заводской номер
М16-6H.6
Количество на модель
4
№
25
Название детали
Гайка
Заводской номер
М16-6H
Количество на модель
6
№
26
Название детали
Болт
Заводской номер
М12-6gx32.56
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лобовина | ПРМ-150.01.01.000 | 1 | 1 | 1 | |||
| 2 | Камера передняя | ПРМ-150.02.01.000 | 1 | 1 | 2 | |||
| 3 | Камера задняя | ПРМ-150.03.01.000 | 1 | 1 | 3 | |||
| 4 | Ось | ПРМ-150.04.01.000 | 1 | 1 | 4 | |||
| 5 | Механизм подьема подборщика | ПРМ-150.12.00.000 | 1 | 1 | 5 | |||
| 6 | Ящик | ПРМ-150.18.00.000 | 1 | 1 | 6 | |||
| 7 | Накладка | ПРМ-150.00.00.402 | 4 | 4 | 7 | |||
| 8 | Накладка | ПРМ-150.00.00.401 | 4 | 4 | 8 | |||
| 9 | Болт | М8-6gx20.56 | 18 | 18 | 9 | |||
| 10 | Болт | М12-6gx40.56 | 14 | 14 | 10 | |||
| 11 | Болт | М12-6gx35.56 | 10 | 10 | 11 | |||
| 12 | Болт | М12-6gx30.56 | 22 | 22 | 12 | |||
| 13 | Болт | 2М16-6gx45 | 6 | 6 | 13 | |||
| 14 | Шайба | A.8 | 18 | 18 | 14 | |||
| 15 | Шайба | Шайба12 | 50 | 50 | 15 | |||
| 16 | Болт | М16-6gx55.56 | 4 | 4 | 16 | |||
| 17 | Шайба | Шайба16 | 4 | 4 | 17 | |||
| 18 | Шайба | Шайба8 | 18 | 18 | 18 | |||
| 19 | Шайба | A.16 | 6 | 6 | 19 | |||
| 20 | Шайба | ПС-30.01.04.414 | 2 | 2 | 20 | |||
| 21 | Гайка | М8-6H.6 | 18 | 18 | 21 | |||
| 22 | Гайка | М12-6H.6 | 14 | 14 | 22 | |||
| 23 | Шайба | A.12 | 20 | 20 | 23 | |||
| 25 | Гайка | М16-6H.6 | 4 | 4 | 25 | |||
| 26 | Гайка | М16-6H | 6 | 6 | 26 | |||
| 27 | Болт | М12-6gx32.56 | 2 | 2 | 27 |
